黒磯変電所 小山⇔黒磯間のJR送電線に繋がる変電所
追記
JR日本 仙台支社発表 2017/7/7
黒磯⇔白河間に気動車および交直両用E531系の投入
グーグルマップで表示名がでる。
場所:黒磯駅
アプローチ:容易
受電:JR矢板変電所2回線66kV
特徴:交直地上切替のある駅に付随する変電所。
駅構内のき電施設の簡素化のため、車上切替に設備が変更されつつある。
デットセクションが新たに高久方に設けられるようである。
JR矢板変電所からの送電末端に位置する。
駅のホームには地上切替用の詳細な手順書が掲示してあるが、この複雑な手順書を見ると現在行われている黒磯駅改良工事の
黒磯駅近傍での車上切替変更が頷ける。
複雑な地上切替方法の手順書
新設備の構築中
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhiY_CAbt-nX2TDYok_3X_1r10PTDA7SnIwNBjI2WiCZnLX7kpEBE1lo9SFrZ9Ayo5FeFAKRHvb3NKQgjHTAZd8wOYw4q0DI1djQv1aXAGN7TzbWHAQpt1BYyOBJs1RzWnTCfg9LstYNd-9/s320/USER7678.JPG) |
黒磯変電所側 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg5VWQLyr-1wgEmJN7vWGaYcQ2oDG5zjhnh13mgL3HgqA75rnh-3OYXAFdmS4D2t_IPZ74LTFDWeKEAcIVIfbfnU369sq7JnOtxb1bJP0i3y-iy8jvpIH0hgkYSRZYxO2lYGi10V5RB1FEi/s320/USER9387.JPG) |
高久方面に延びる交流BTき電線 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi10DSL7xfBAadq2BZ8t-e3a7Z9bLL0bKOVce4bVacPthx3AzTm4rVFF5IoLL34hIZykZsbIoZQl_F7FgTuPJ8COlUtTPgZYRhohm4758BpxGWJMUDGY8nG_3D7A4PqDEek86BG0vOaQzsr/s320/USER7685.JPG) |
高久方面に延びるBTき電線 この先に車上切替のデッドセクションが設けられるのか?
|
受電
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhfimuKPLIbZo31Qn1CxVj0bbtRYLB3Z8cpliCLN287rEx5QOLNzZo_gn4uzPErY8_QfldDLALCuf1VC11riZIJ5fLJGTuscsbhKJwt8r6S9-qbhjqBDn83s2cXY98tRJbqMeDIhsNe61K7/w640-h480/USER7677.JPG) |
西那須野からくる66kV 2回線 |
黒磯変電設備
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh9vl4dJKRtUEMkw7ZNa7KsPsQXj2NMlZgpDyK5dDpxlsK6wxb9iODO20UAj-7KqVCDi_HbZM_JS-KbYjFEa4wUlkK-dD6XbANsKI4H2juRikpSioeGJxt4DxkTiYIaZj1JHTLTic2Pd8af/s320/USER7656%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
直流部分の変成設備 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh_fM-hbvRmNWHHazFwVn-6AUc20HXyGk3YD0EUZ76ZVszicgFHIxJ4fOHBCCCY9RVWYSBg5F7De6qxiFCxGx7izdThnhCWMdwVlciren-o-_3yAnYeX-IxEgQKz_UVuUe5znowaEQLMZZd/s320/USER7657.JPG) |
交流部分の変電設備 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEi-fM0mfL09YTDs021wN6b-tXynVn1lJ32S7cIA0RO3xjsAQWOz92pX16bIgdJn284yge-k8glloVOnKtlVpppGh9xENJU5ronHvX9zJ0zHQ7sncwhABfWtIfCYIdOBHmLf-7RngFJIwVoL/w640-h480/USER7660%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
末端の交流変電所なのでスコット結線変圧器が置けない
三相単相変圧器を設置 藤代変電所とタイプは違う |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhcXWudbG65QOM1oBA0eAb3JINPEbD8kdtzAyhmXB7v_Xnnrhzz0l_wVg5doNqOaOVyKazhH8n-c5phcT8mlSwi29y07_4V5tzHZKUE76JL11kJAIHHT7QQBtrlH_YcQnawf43i9haWr0-N/w640-h480/USER7661%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
直列コンデンサ群 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgS8D0TzCdmthkUR0Ze2EmZRFLXLbbZWWRinV48W6DsF2sAYRAsyOmCAjB3CC6IsZmzAlGWCJFG4eRkAa1Tv2SBjhh_2r0ouJIrzWXz4BHY4F5YONrDN_pbwBv1yflXAzncR7klE1szEKYm/s320/USER7666%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
66kV受電設備 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEihIWt92g1_QQANoD8vpmxbbtOJW52rUWW0TfjncNo8OFdRc6Cvg8asX0YhbKHcGXP87tk_TYd9Gol6cYm0-fOESF_H1Um_t0ygMa_mG5Gg_wU8n9sGySknGIrQZF_z0ihAbkF9D6GaukQi/w400-h300/USER7670%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
三相から二相部分だけを利用して単相に変換する変圧器
藤代変電所では2組あったがここでは1個 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhC2_srG59yq01XRRQFZAT6FJAqAwE0NwkD77kfL6yLDSC3Nl7I3RBh5bBFuxCspTPOtN8D647Z4Q9Qi29H1zNm2xbGqLA6cGUN-yFR-6cy-SPSAMj_k0XUNNk-OwFnb95jCMdXQnyTlHvL/s320/USER7671.JPG) |
直列コンデンサ群 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiAXHLHpt8c8uoqCAvC9Rz5QngV1TddW-61as_HDrAC-Di_UCHZXRy8g5eeB-_NSBtpNpZE_XhTkem4yVjrOfPHm7aVT5Uf9zZtB1MUGxpcbhw5CRSD6QR_SR-f6-zH99Zi3wUaDDkEBpqd/s320/USER7808.JPG) |
直列コンデンサはNF側に入る スルーのための断路器左上 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhXeH-TK3FAgbXEGssGsRFVNXTaSAMG_LTpuVZjCV5P3jH0J-fz4JdiOR_x2WS91YLsKXLmw-57HBm8bWg1SEDvqzmXhzE1VBwkhgcDKk6aF-U5xkpnGK-9BGReLJeptIDcEbUyvF7Rslwu/s320/USER7810.JPG) |
単相20kV出力切り替え 遮断器 2つ |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgQ5TzEDXh_UjoBzwjlwqGZvDnLDzUXyEHYFaX8Mj579vSZKL_Z4UK9PkCcY2XvGOl-7fLFycdLLDw6kdDZv7hFEOXbSOSKLyshB-4Krkz4PDDuJkNnUn1ZwHaKPVaDcMkhOclrDwIFs21A/s320/USER7817%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
直列になっている 右の箱は、安全装置 |
駅構内のデットセクション
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiUAwq68kGTFiEDyn4ju0hWb5ahgbzIUD8G2oiqOnYKo05Hz6eMOolOhLeS3yshR8cZwqQ08cFHSNAbqlYY9SbIJ5YSnQZzwrhOX5RAN2P8o8sPkxvxz80oZrg5smzsQDC9wN0IaNPAmRfm/s320/USER7692.JPG) |
架線死区間標識(デッドセクション標識) |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgDqFlsh2iEhHS2_pbBt5EWSt4iuXHwKFBEEBLyu9vFKz_xWDT4nQcakLvIsthqudWpLvQoEJMNc1Ff3E8Vj9kaTlF5ov3_KnAWeM5RIVaByfVABi7uReBfEW052_Gxl3Vsbe5TGpOGWrKX/s320/USER7770.JPG) |
西那須野寄り 上り線用デッドセクションモドキ 通過列車用 |

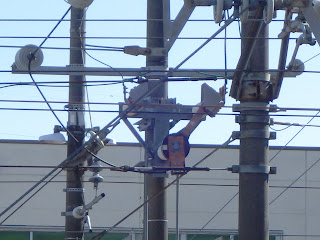

駅構内交直切替設備
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiP-5eBcNy0-qvIKG8ATazytBIWTGF1L-plAooiadIXdlI9-Lp3nzooV69vDj6s2u_NTTZmYvtLGWxEGLvXORcLn-B3ddvsZ933e7x45cZuLAOpQD4tvBBGEJFbRznyLDobD_tdiPRNj6VT/s320/USER7593%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
右 直流 左 交流 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhM-6IZBMaB4xvkrhZttKUNXmR4EybvW3PoKV_fUiodgMg_MRoq90K7z-J-1rJI2jRNw_9DisusvhyphenhyphenUYi2CRc76NiLH1mTZqAak6Fz3Hy8lYamexD5ObzfkUTM7VSyX76Fe-Xj4hgX0Do-1/s320/USER7609%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
鉄構上の四角い箱は、交直架線電流検知装置
在線している列車に流れる交直流の判定を行う |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh5lfU7v-d4NNSMPDdeiu1CZW479g6-3Dfot_OLWlgK4Kp7VrcxKR5enpyexyDnlRWiWfw7pafoPHlKpPfE_qBJfv826StYBDbqwDzpe4Opo67CoPOIbVvrXlfMEMdABAadPFIGobKhK9cx/s320/USER7632%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
鉄構上の四角い箱は、交直架線電流検知装置 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhzP2DjtgUOMFH6yisBgqUxvwo0ArLHVED3Pl5W-taODKcyEQROpAbZo4LLUBjofZ7zfi3n_6TSGTwTaOws74kU6yL14c3HJyUpIw8CEg2dY2HoTKGgtfpYP-f-U2kdUbezt9xDf_9nyILY/s320/USER7633%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
直流母線にCTが噛んでいる |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh2zbjfsqxNNYLe2nHPEdRB4rkQPV_HHCrWrCczDR-JGhTnRT9I3VxsiH0TLeH5MXlHIVmmaXRhwUb-XI5fXw5qAggdz_MTIAPP5FHV7ANRzESYJaKVh8jfWG8Ef8rtkRiZcIijhHXWirIN/s320/USER7636.JPG) |
鉄構上の四角い箱は交直架線電流検知装置 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgtWjjqj0YcsnEbAR6GrkfnkXQSulBjUbp1fcypamTQeNFH6Y7wX0ERM038Y31qUEnSkHT8xJWP9YFRCs1iH8hdaAl4Lbd1grYTYme2eTibjuLItRtiML_D4_0NHgEwFJeu2awa14bzLvTg/s320/USER7640%25E8%25A3%259C%25E6%25AD%25A3.jpg) |
誘導電流を逃がすコンデンサー |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj99fjm7JOaB6vq_g4iByAmUD3G7oatne13hO1Ta-uH6SaSsKt8n6XCMdzOnB3hb-JcyItZv8sFdd4gDmAEJY1xpRoBtXxkdKMqIQL5vq9GkRfQ_EZHk5yMtO3CZMvE1jot8Jf4Evm4UzDx/s320/USER7786.JPG) |
誘導電流を逃がすコンデンサー |
