場所：久里浜駅
アプローチ：容易だが歩く。
受電：東電横須賀発電所・久里浜変電所間久里浜線T分岐66kV
特徴：横須賀線末端の変電所
 |
| 送電鉄塔からケーブル引き下ろし |
 |
| JR久里浜線1番 |
 |
| ラックで変電所内に引き込まれる |
 |
| ケーブル受電 |
 |
| MOF |
 |
| 整流用変圧器 |
 |
| シリコン整流器 |
 |
| シリコン整流器 |
 |
| 母線 |
 |
| き電線引き出し部 |
 |
| インピーダンスボンドに接続される帰線 |
 |
| 久里浜駅 電留線 断路器 |
 |
| 久里浜駅の訓練線 |
 |
| 久里浜駅の訓練線 |
 |
| 久里浜駅の訓練線へのき電線断路器 |
2015年8月23日
351. JR東日本 久里浜変電所（直流）
場所：久里浜駅
アプローチ：容易だが歩く。
受電：東電横須賀発電所・久里浜変電所間久里浜線T分岐66kV
特徴：横須賀線末端の変電所
350. JR東日本 田浦変電所（直流）
場所：田浦駅
アプローチ：容易だが歩く。
受電：JR大船変末端66kV
給電：横須賀線
特徴：回転式変流機が準鉄道記念物（産業遺産）として残されている。
 |
| き電線引き出し部 |
 |
| 京急が横切っている |
 |
| PCB 汚染機器が保管されている |
 |
| 変電所よりのき電線 |
 |
| き電線引き出し口 |
 |

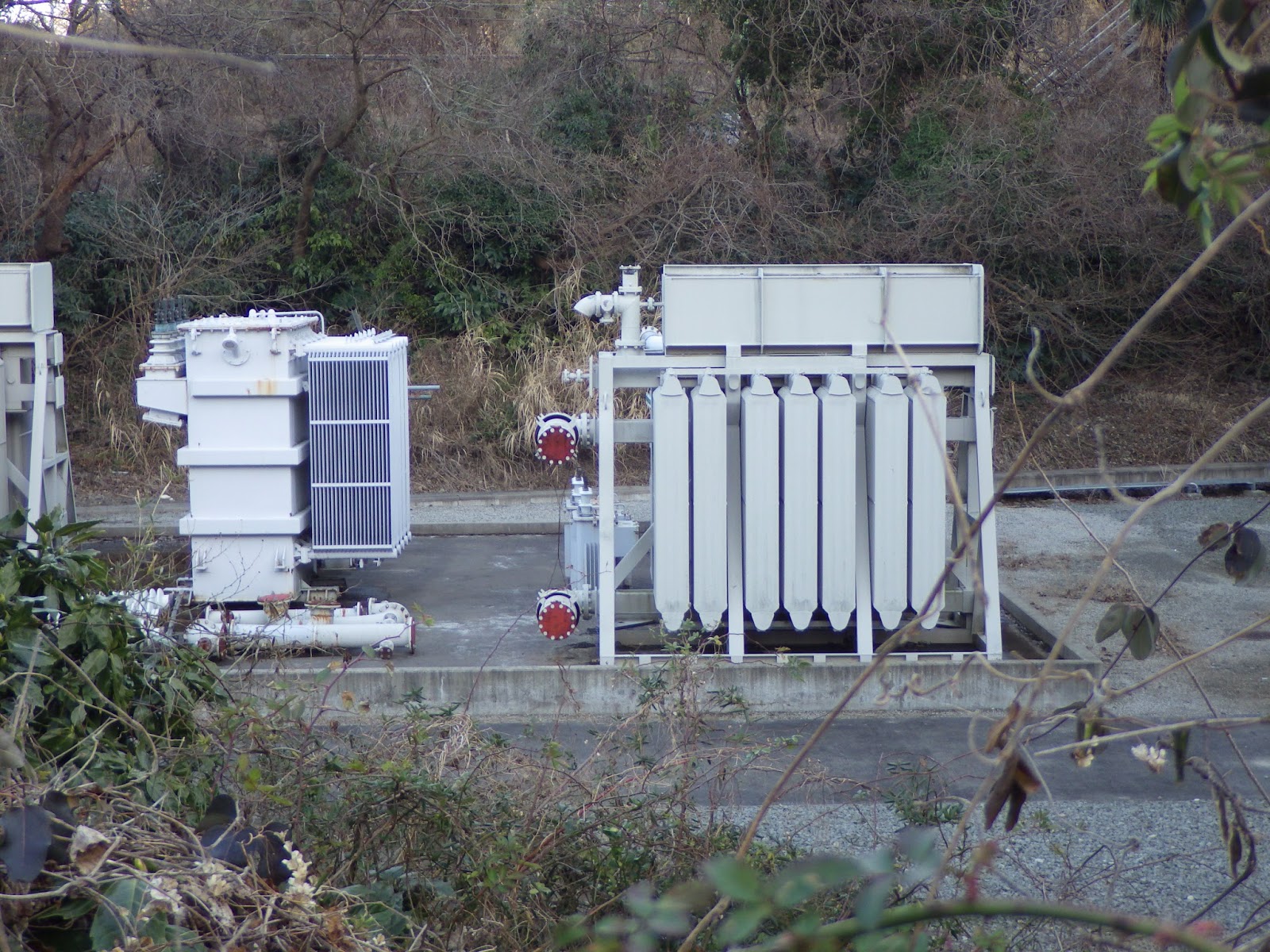

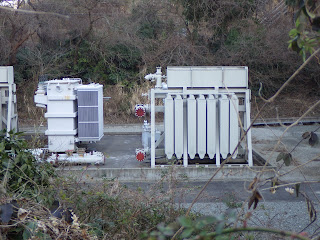

| 変圧器防音室 手前は配電用変圧器 |
 |
| 正負母線断路器とシリコン整流器 変性設備は2組 |
 |
| PCB汚染機器置き場 |
 |
| 負帰線母線 |
 |
| JR大船変電所からの送電線終端 |
 |
| 大船変電所よりの送電線受電口 |
 |
| 各変圧器群に繋がるケーブルヘッド 3組 |
 |

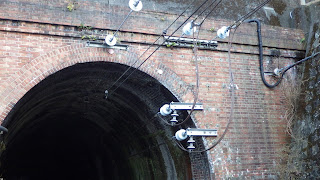

| 田浦駅 煉瓦トンネル |
 |
| き電線配線 上り方に集中 |
 |
| 上り方に集中 |
