2015年9月20日

425. 小田急電鉄 小田原線 海老名変電所(直流)

海老名変電所

グーグルマップで表示名がでる
場所:海老名駅 アプローチ:容易
受電:相武台前からの連絡送電線22㎸受電、本厚木変電所からの22㎸受電も可能
き電:本線
変成設備:シリコン整流器5,000kW(2,000kW+3,000kW)


相武台・本厚木変電所からの連絡送電線22kV 定位受電は相武台変電所

小田急線は門型鉄塔で連絡送電線が昔は江ノ島線にも
敷設されていたが現在は一部地中ケーブル化さてている


Wセクション方式ではない

接地断路器

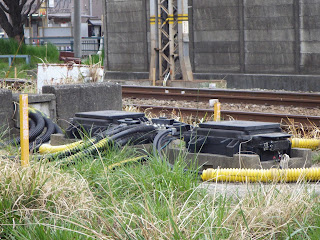

インピーダンスボンドに繋がる帰線


このキュービクルが22㎸送電線の接続部 海老名⇔厚木変電所間区分断路器 定位 開路















おまけ 海老名車両基地
パンタ擦り板検査用カメラ

パンタ擦り板検査用カメラ

パンタ擦り板検査用カメラ


ロマンスカー3000形SE車 保存庫

電留線用断路器


次変電所 厚木
