理化学研究所特高受電所
もちろん特高配電所の場所は、グーグルマップでは表示されない。
この記事は、理研の公開日に取材した。理化学研究所 和光本所には、原子核研究用の巨大な加速器がある。さぞかし大電力の受電を行っていると思ったら66kV 2回線の受電であった。当初は154kV受電を考えていたが、CGS（コジェネ）を導入したため、66kV 2回線で間に合うようになった
 |
| 東電66kV 2回線受電 気中接続部 真ん中の1回線は、多分理研以外への分岐点 上記 Google map中心上の部分 |
 |
| GIS受電設備 三相一括母線方式 一番右が加速器用専用線2回線 グーグルの航空写真でも左部分に2回線分のケーブル接続部が見える。 |
一番左が仁科加速器センター行 66kV 地中2回線のガス接続CH（ケーブルヘッド）
 |
| 三相一括母線のバスパイプ 左円筒形の装置は、多分GICT（ガス絶縁CT)だろう |
 |
| C-GIS設備 |
 |
| 道路にある特高ケーブル埋設標 |
仁科加速器センター屋上の第二特高受電所 右上の長方形のC-GIS設備が該当
その下の小さな円筒形の物体が載ったものが25MVA 66kV/6.6kV 二重定格変圧器（LTC付）
CGS（コジェネレーションシステム・自家発電装置）もこの部分にある。
左の円筒形の部分は、LiqHeおよびLiqN2のリザーバータンク群
 |
| 理研Webよりコジェネレーションシステム引用 |
 |

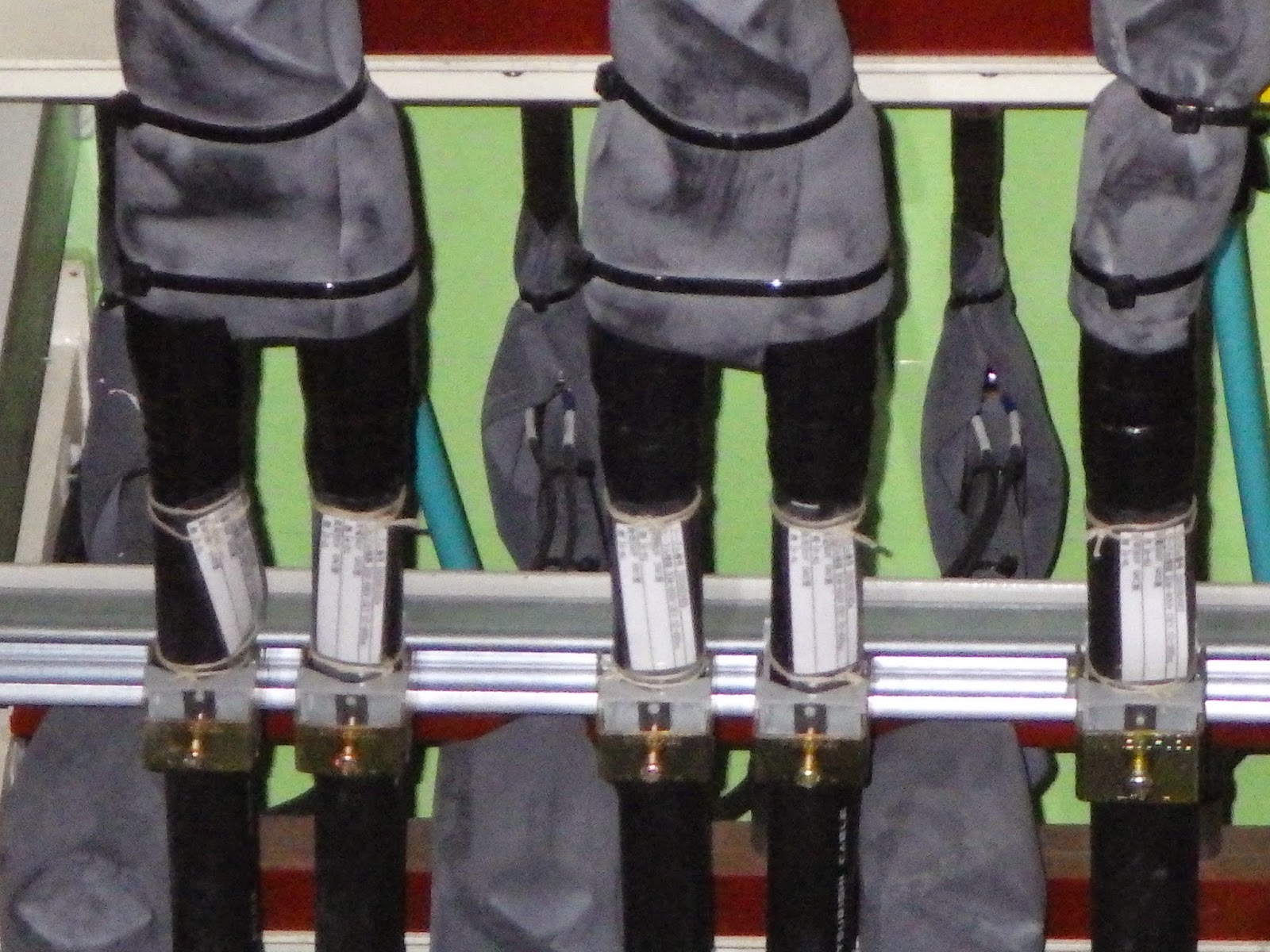

| RIファクトリーからリニアックへの電源ケーブル |
 |
| RIビームファクトリー コジェネシステム |
 |
| 機材搬入用ガントリークレーン 黄色のシートは開口部の覆い |
 |
| 放射線管理区の表示 加速器は、装置自体が放射化していなければ 電源をOFFにしている限り、放射線は発生しない。 但し、粒子線を当てるターゲット付近は、放射化されて放射能を持つ。 |
 |
| ハンドフットモニター 台秤のような台に乗り両手を装置の中に差し込むと 自動的に放射線を計測する。 放射線管理区内の入退出では、必ず行わなくてはならず、異常が発見されれば 原因究明を行い。緊急除染を行うため、シャワー室があるはず。 但し 装置が運転してなければ必要ないが、ターゲット室を利用した場合は 必ず放射線計測を行う。 |
 |
| 両腕を差し込む穴が装置にある。（ハンドフットモニター） |
 |

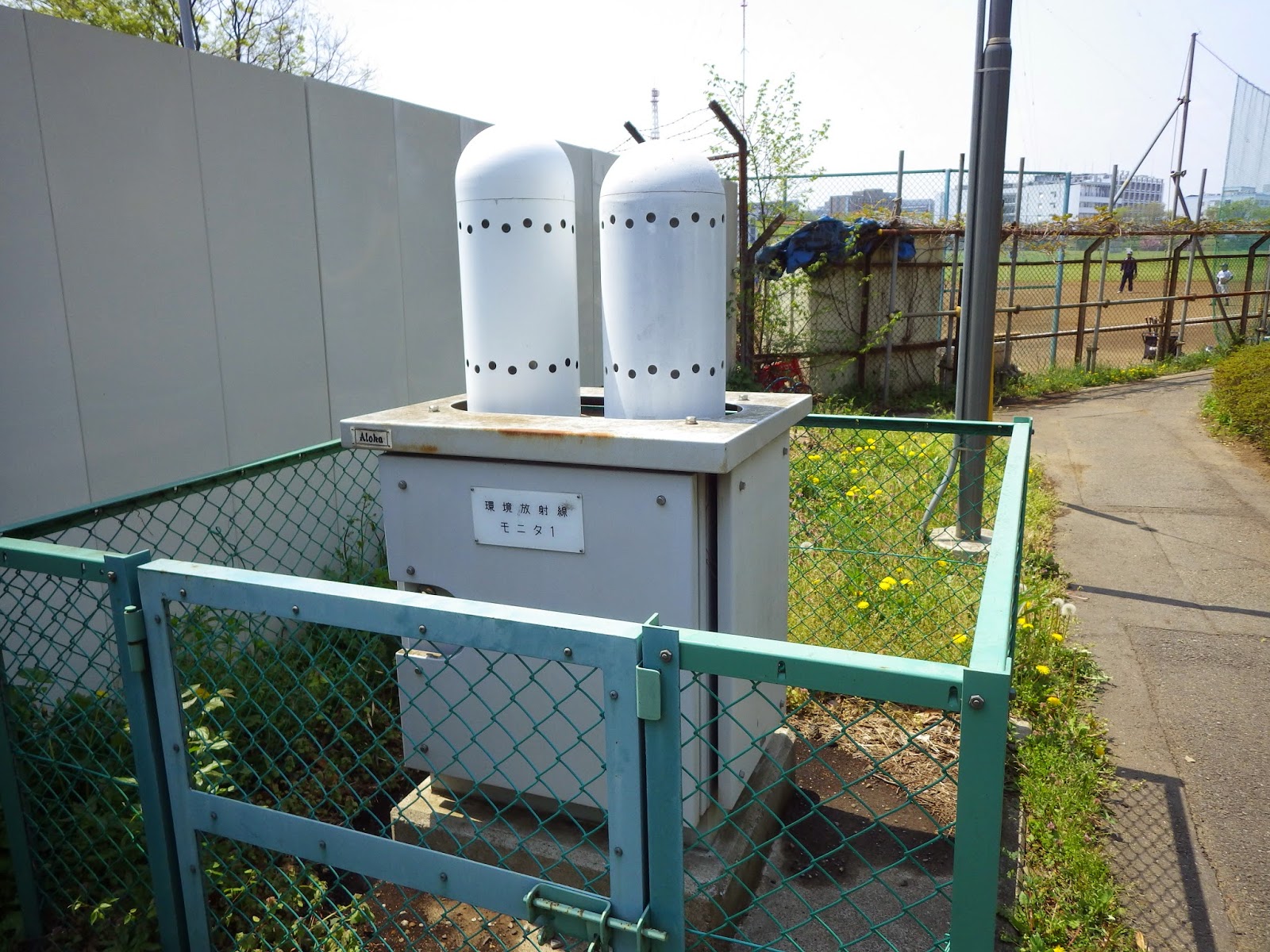

| 加速器の屋外にある放射線モニター 中性子線とγ線をモニター |
 |
| 放射線管理区域の排気用ダクト 常にモニターされてフィルターろ過され、大気に放出される。 |
 |

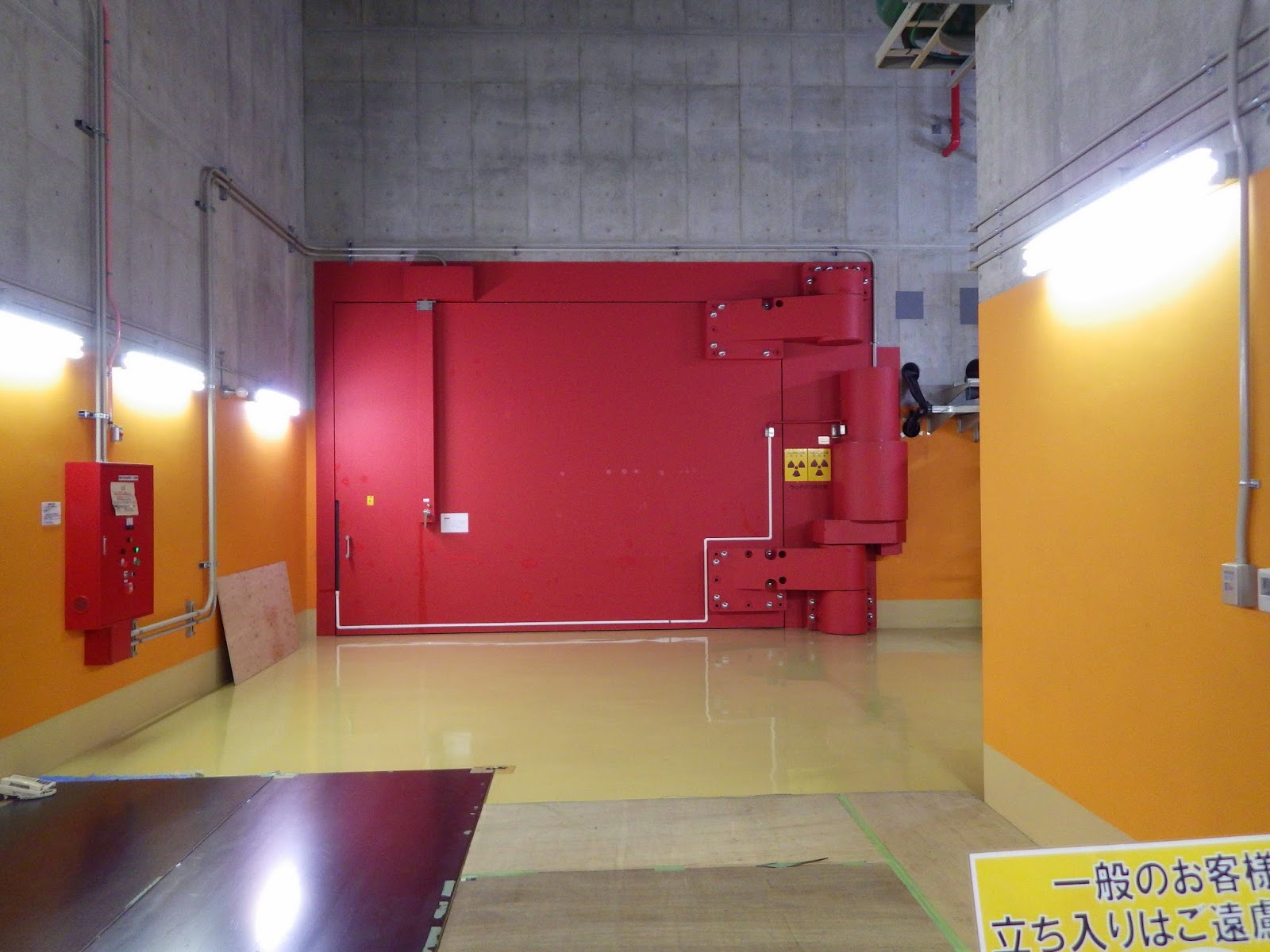

| 放射線 遮蔽扉 |
 |
| 先ほどのガントリークレーン下の開口部がここに繋がる。 リングサイクロトロン入口の放射線遮蔽扉。 運転中は、閉じる。 |
 |
| 超伝導リングサイクロトロン 緑の部分が本体を固定するヨーク 紫の部分シールドを兼ねる点検口で左右に開く |
 |
| 左右に開いた状態 内部が判る。 銅色のパイプが導波管で高周波アンプからの電波を装置内に 送り込む。 |
 |

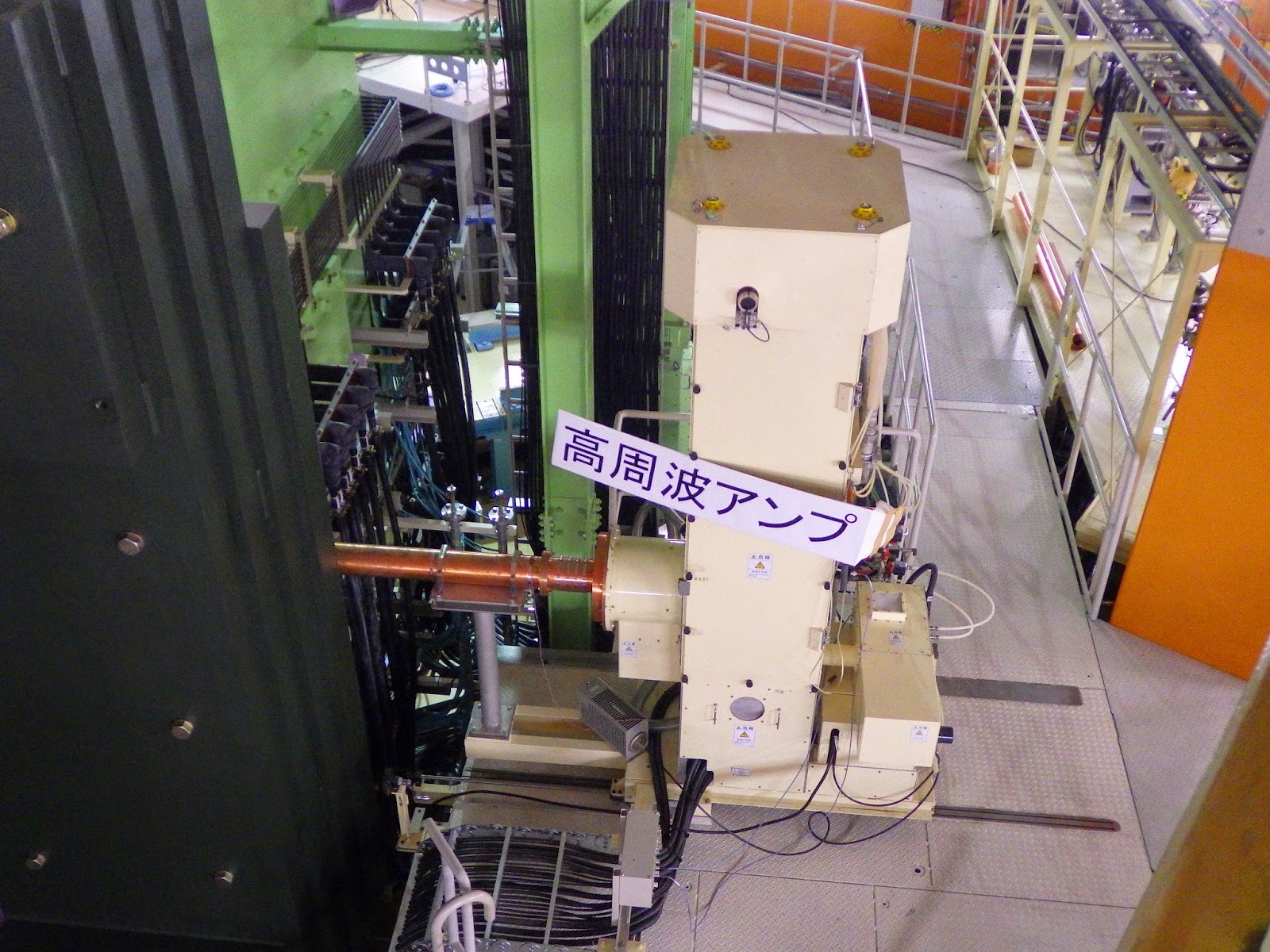

| 高周波を発生させるアンプ 銅色のパイプが導波管 高周波アンプの電源は、せいぜい20kV以下で 最近のソリッドステート方式だともっと電圧が低い。 |
 |

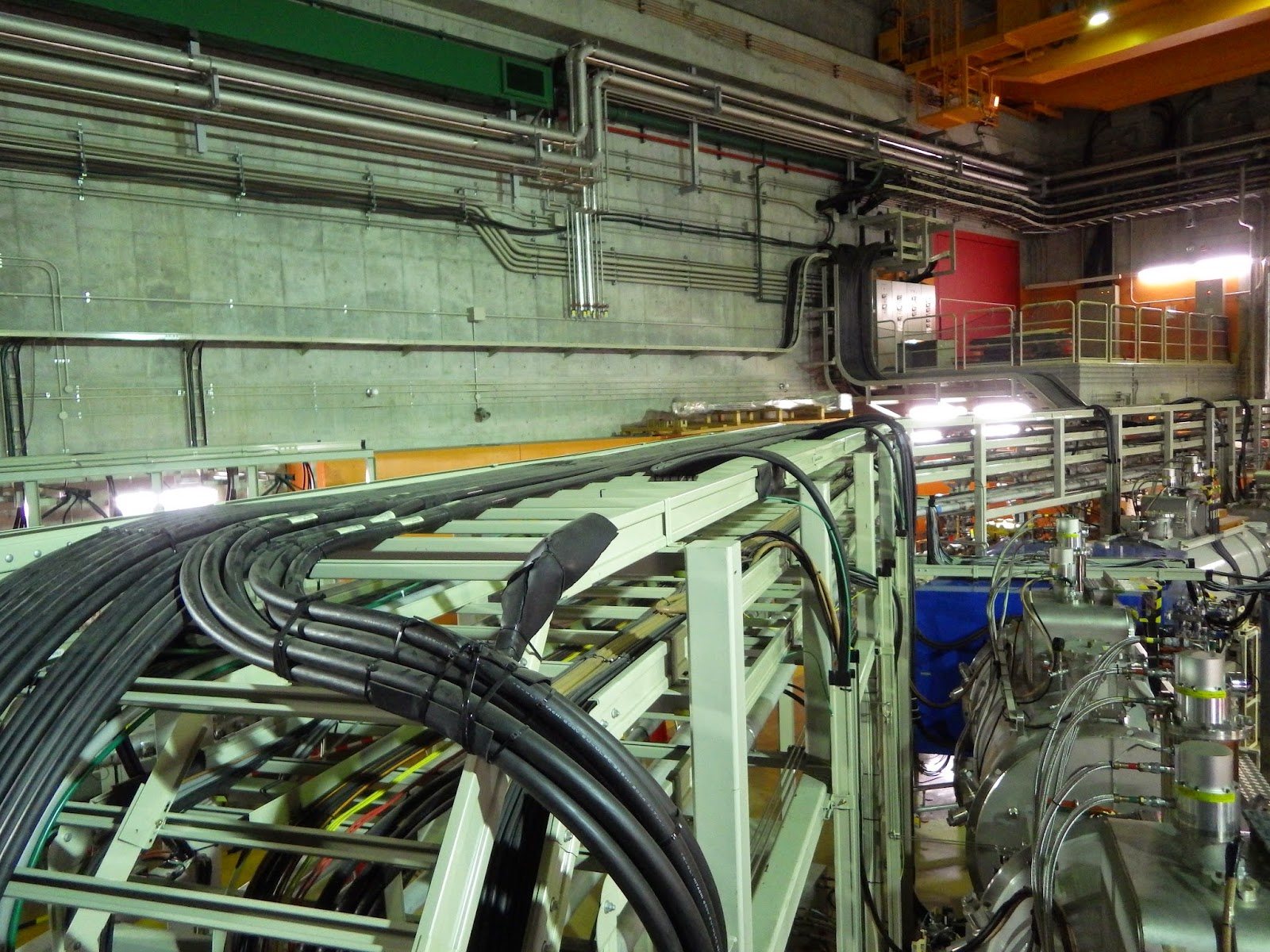

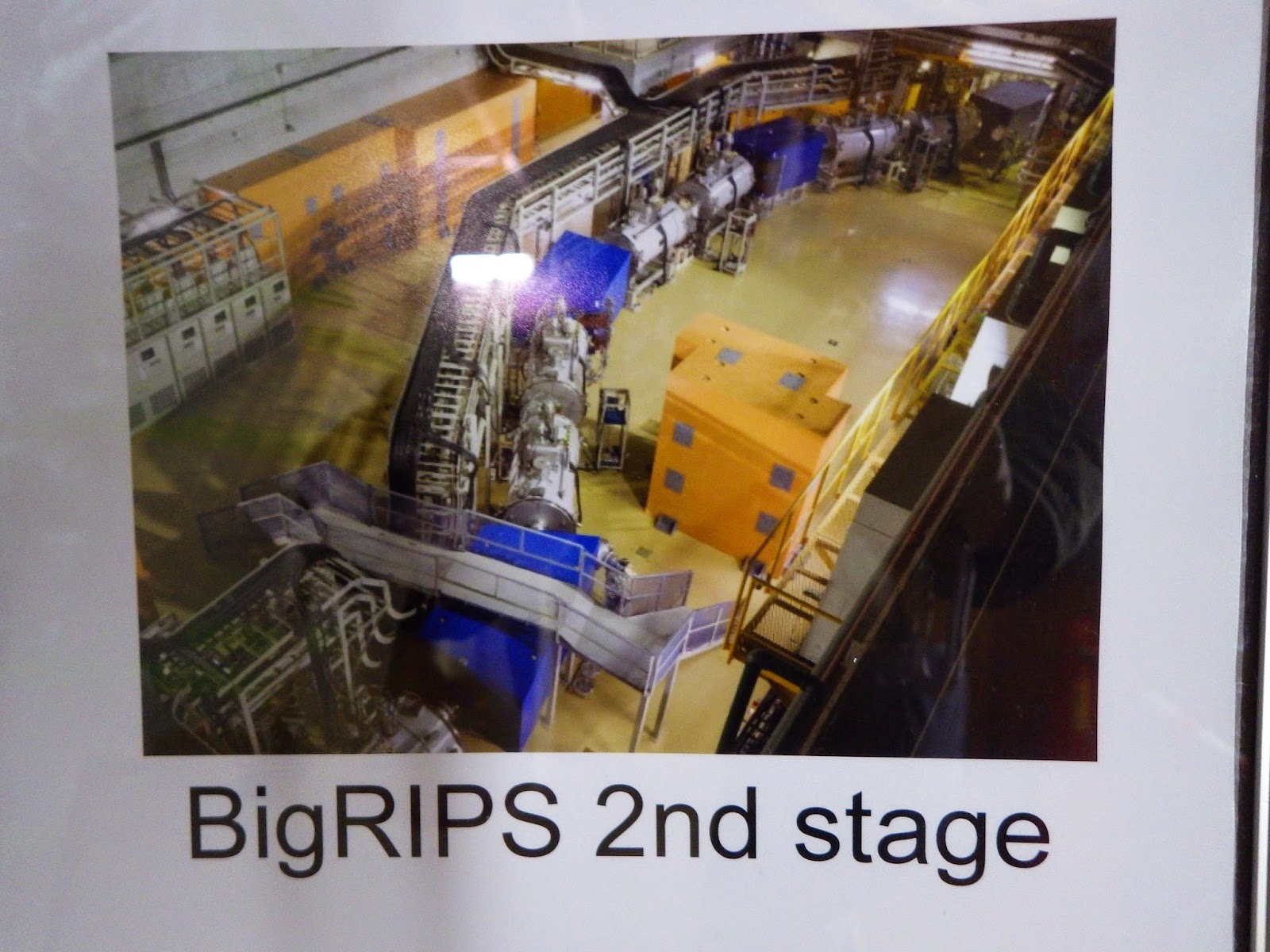

| ターゲットに向かうビームライン |
 |
| 超伝導クライオスタット上部のLiqHe導入部と緑は電磁石用母線 |
 |
| ビームライン スプリッタ― |
 |
| トリムコイル用電源 |
 |
| 水冷式高周波アンプ |
 |
| 架台の下には、オイル式真空ポンプ |
 |
| 高周波導入部と共振器 |
 |
| 装置左 油圧式 真空ゲートバルブ |
 |
| 出入り口の放射線遮蔽扉 |
 |
| 放射線モニター 高いところでも9.8×E-1μSv/h＝0.98μSv/h |
 |
| キーが全部挿入されないと装置が動かないセーフティーロック |
 |
| 放射線モニター 警報機 音とLEDライトで知らせる。 赤40μSv/h以上 退避 黄色 20~40μSｖ/h 退避 緑 20μSv/h 安全 |
 |
| 左 中性子線用検出器 右 γ線用ディテクター 電離箱形式 γ線ディテクターは、昔分解したことがあるが、グラファイト製の中心電極に微少電流増幅用の NECのμPC152Aがテフロンのスタンドオフ端子と高抵抗で繋がったI-V変換OPAmpであった覚えがある。 |
 |
| 赤 遮蔽扉操作盤 |
 |
| 放射線発生時 Beam On 点灯 |
 |
| ビームラインの放射線量 部分的なビームライン ターゲット部で7mSv/hを示す部分がある。 |
 |
| IRCとの接続部で3mSv/h |
 |
| 電磁石用電源 定電圧 低リップル 低ノイズ |
 |
| 粒子測定器 |
 |
| 粒子測定器 |
 |
| 警報盤 クエンチした場合 安全弁からLiqHeが噴き出す場合もあり その場合は酸素濃度が低下する。 |
 |
| 超伝導四重極磁石 |
 |
| 計測器 VMEクレートに収まる各種計測モジュール 昔はCAMACであった。 |
 |
| アライドのGS916Mを使用 |
 |
| 放射線防御壁 |
 |
| 電磁石は水冷式各パイプにバイメタルセンサーが付着 |
 |
| 四重極電磁石用高安定直流電源 |
 |
| 光電子増倍管が並んだ検出プレート |
 |
| 上下に光電子増倍管、真中に検出用センサー |
 |
| 光電子増倍管からのパルスのタイミングを合わせる遅延同軸ケーブル |
 |
| 光電子増倍管からのパルスのタイミングを合わせる遅延同軸ケーブル |
 |
| VMEとかVXIの計測器モジュールが収まったクレート |
 |
| 放射線防護ブロック |
 |
| 検出用センサー（緑の部分） |
 |
| 安定化電源 |
 |
| 加速器管制室 データ処理器コントロール用PC |
 |
| お馴染み牛さんHUB。その下は、無停電電源分配Box |
 |
| 管制室全景 |
 |
| 奥が加速器コントロール管制卓 |
 |
| VMEとかVXIの計測器モジュールが収まったクレートラック |
 |
| クレートラック裏側 |
 |
| 管制卓 ターゲット画像 |
 |
| 右下に加速器全体のステータスをモニターする画面 |
 |
| 安定化無停電電源装置 |
 |
| なぜだかキーが刺さったまま |
 |
| 加速器センター全体の状態を示すモニター 赤の部分が動作中 リニアック イオン源動作中（ECRイオン源） AFV可変周波数サイクロトロン イオン源動作中（ECR, 偏極イオン源） |
理研の加速器センターは、狭い敷地を有効活用するようにビームラインが折曲がり
色々な粒子測定器に電磁石で導かれている。
隣は、アメリカのAFN Tokyoラジオ放送用送信アンテナが2本立つ広場であり、これを理研が手に入れれば、今のような狭隘な敷地にクネクネまがったビームラインを引かなくても済む。
参考文献（Web)で見られる
藤縄 雅：超大型加速施設の交流電源の設計と建設
日本大学生産工学部研究報告A,2008,Dec,Vol.41,No.2,pp.91-97
超大型加速器施設の交流電源の設計と建設 pdf文献 リンク
Tadashi Fujinawa et al:
DESING INSTARATION OF ELECTRICAL POWER SUPPLY FOR RI BEAMI FACTORY
Proceedings of the 5th Annual Meeting of Particle Accelerator Society of Japan and the 33rd
Linear Accelerator Meeting in Japan(August 6-8,2008) pp.180-182
DESIGN, INSTALLATION, OPERATION AND MAINTENANCE OF ELECTRICAL pdf文献 リンク
藤縄 雅:理研仁科加速器研究センター RIビームファクトリーの電力供給方法
日本大学生産工学部第43回学術講演会、2010-12-4、pp.13-16
藤縄 雅:理研RI ビームファクトリーにおける電熱併給設備
日本大学生産工学部第39回学術講演会
