53. JR東日本 新橋変電所（直流）

新橋変電所

新橋変電所は、グーグルマップでは東日本電気エンジニアリングと表示される。
アプローチ：山手線新橋駅　容易　　　　　　　　　　　　　　　
受電：新鶴見交流変電所66kV地中2回線T分岐　神田交流変電所　　　　　　　　　　　　　　　　　　　　　
給電：東海道線、山手線、京浜東北線　
特徴：近くにある浜松町交流変電所とは地下2Fの電力洞道で連絡している。（汐留換気所経由)
電力洞道はJR東海の所有であったが、浜松町FCが大井FCに移転した際にJR東日本に移管され、都心部への新鶴見154kV 3回線の重要な経路となっている。
また浜松町交流変電所からの降圧された66kV、22kVの地中ケーブルの経路となっている。

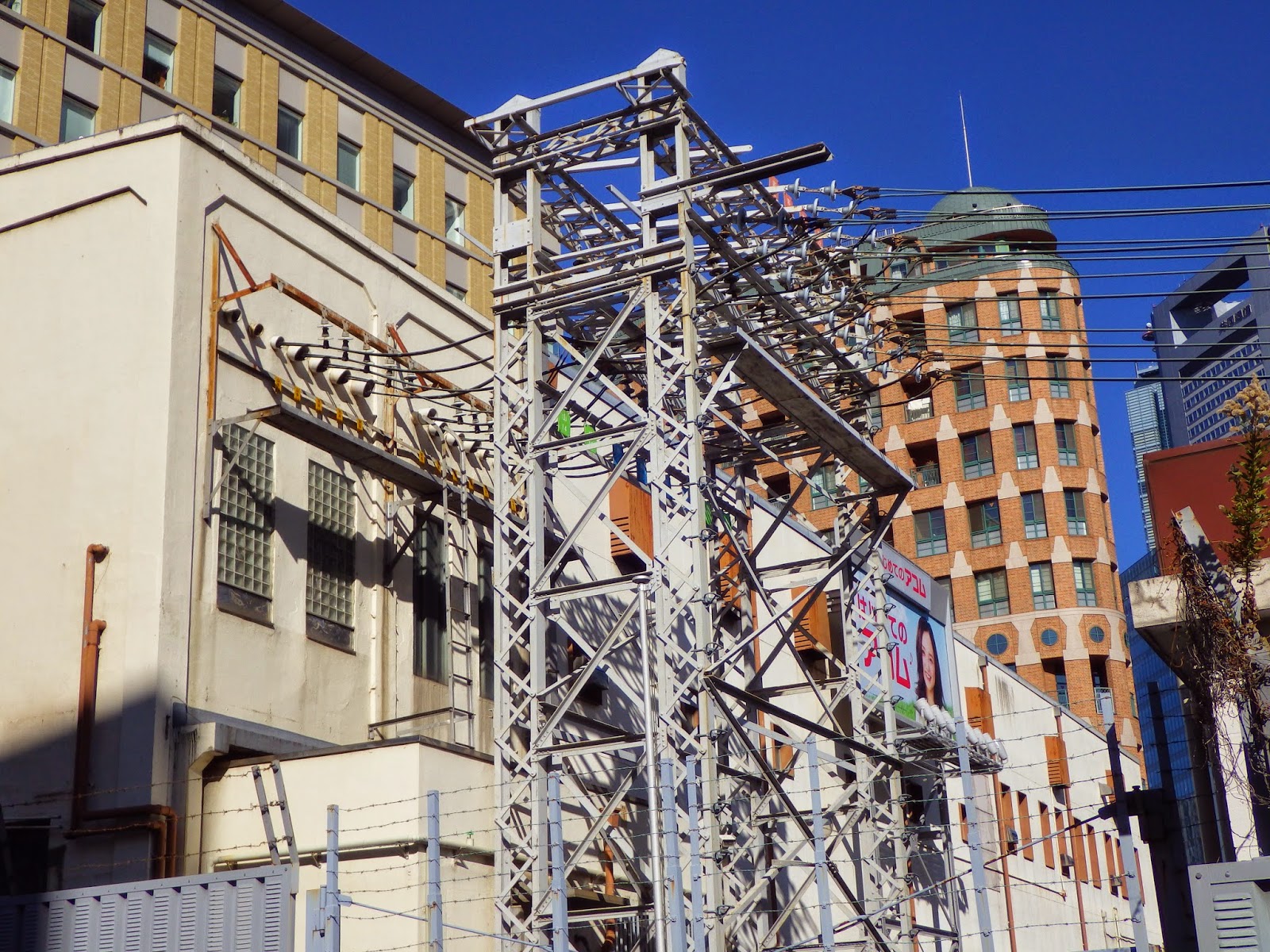

この古びた建屋が新橋変電所。変電所の銘版が見当たらない。大昔は、この場所に給電指令が置かれていたが
秋葉原→田端と移転している。

新橋変電所に向かう地中ケーブル管路

選択排流装置がある。



大きな直列リアクトル　SL1とSL2がある


上段　左　白　客上下東京方、客下上田町方、　客＝東海道本線
下段　左　緑　山外内東京方、青　京北南東京方、南北田町方、緑　山内外田町方　
山外＝山手線外回り　山内＝内回り　京北＝京浜東北北行　京南＝京浜東北南行
