拝島変電所
アプローチ：拝島駅 正面 困難、 みずくらいど公園・玉川上緑地日光橋公園 容易
受電：東電青梅変・東電多摩変間の東電昭島線分岐JR拝島線66kV架空2回線 以前は1回線だったが八高線電化のため1回線増設 き電：八高線、青梅線、五日市線 変成設備 6,000kW×2
特徴：回生電力貯蔵用のリチウム電池が設備されている。
八高線 高麗川変電所まで18㎞ある。八高線の八王子方は八王子変電所が繋がる
八高線 高麗川変電所まで18㎞ある。八高線の八王子方は八王子変電所が繋がる
 |
| JRの敷地内を通らなければ正門まで到達できない |
 |
| 横の公園から見学 |
 |
| 五日市線 単線 次の変電所は、武蔵増戸 |
 |
| 五日市線側からみたき電線引き出し部 |
 |
| き電線が、パイプ直下で架線（インテグレート架線）に繋がる 八王子方 |
 |
| 八高線 上下き電線と帰線 線路上を金属パイプの専用架橋で越える |
 |
| 建屋に沿って変成設備に入る SR2（シリコン整流器）6,000kWの裏にあるのは整流用変圧器6,780kVA |
 |
| 八高線上下き電部 エアーセクションの架線に繋がる 高麗川方 |
 |
| 終端鉄塔から直でC-GIS設備に繋がる JR拝島線66kV2回線 |
 |
C-GIS設備からは、ケーブルヘッドを通して変圧器（配電用変圧器 DTr1）につながる |
 |

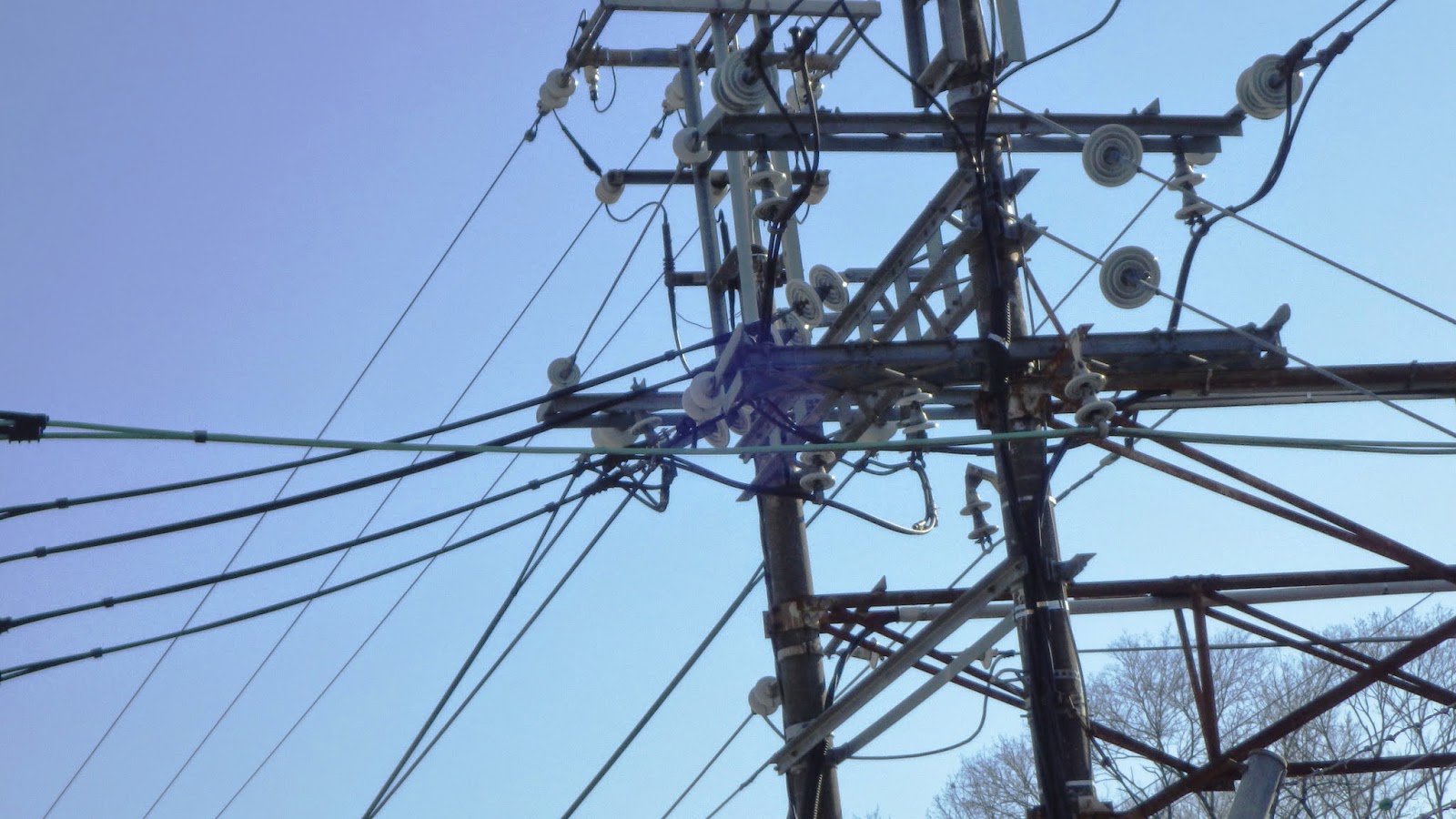

| カオス的なき電線接続部 5回線分 |
 |
| 左より 五13、青14,13,11,12 五＝五日市線（単線） 青＝青梅線（途中まで複線） |
 |
| 回生電力貯蔵用設備（日立製）同様な装置が2014年桶川変電所に設置された |
 |
| 帰線につながる負極断路器と直列リアクトル |
渡邊公一ら：JR東日本における電力貯蔵装置適応の現状
JREA；2013,Vol.56,No.9,pp37997-38000
嶋田茂雄：JR東日本八王子電力技術センターの近況
鉄道と電気技術；2013,Vol.24,No.5,pp.50-52
持永芳文：直流電気き電変電所の技術動向
電気設備学会誌；2005,Vol.25,No.4,pp.232-236
日出山勝：八高南線（八王子~高麗川間）電化の開業 埼京線恵比寿方面延伸工事の完成
鉄道界；1996,Vol.37,No.2,pp.29-36
牧野慧：埼京線恵比寿方面延伸工事の完成 八高南線（八王子~高麗川間）電化の開業
鉄道界；1996,Vol.37,No.3,pp.60-67
