メトロ西船橋変電所 東西線
グーグルマップで表示名がでない
アプローチ：西船橋駅 容易
かつて屋外に変電施設があったが高架下に移動。また架空送電線受電であったが地中ケーブルに変更。屋外変電所のあった場所は、高電圧の標識があるものの東京地下鉄の空き地
 |
| 0メートル地帯なので入口が嵩上げされている |
 |
| 東電 受電 地中ケーブルが変電所に引き込まれる |
 |
| き電線引き出し |
 |
| 単純なπき電方式 |
 |
| B線 中野方面 インピーダンスボンドにつながる帰線 |
 |
| 反対側 |
 |
| き電 区分標識 セクション表示 |
 |

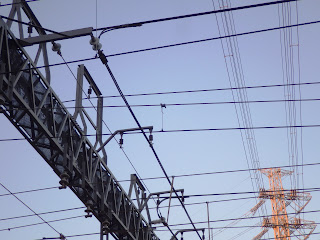

| エアーセクション部は、強化架線方式 |
 |
| 一部き電線が引き出されている |
 |
| 変電所 別の入口 嵩上げ |
 |
| 帰線 引き出し |
 |
| 放水搬入口 |
 |
| 防水搬入口 |
 |
| 空き地に高電圧の標識 |
 |
| 中は、空き地 かつて屋外変電設備があった。66㎸架空送電線で受電22kV降圧 |
かつて架空送電線がこの鉄塔からT分岐され現在の空き地の屋外受電設備に繋がっていた
送電線が２段に分離して引き下されていた
 |
| 町田変電所の66kV引き込み例 このような形で２回線が鉄塔から分離されて屋外の受電設備に繋がっていた |
 |
| 現在の東電 人孔 |
 |
| 原木中山方 |
 |
| 配線図 折り返し線のき電表示 「入」 |
 |
| 折り返し線 き電断路器接地型 |
 |
| 折り返し線 き電断路器接地型 |
 |
| 一番左 総武線連絡線、東葉高速鉄道線下り線、折り返し線、東葉高速鉄道上り線、総武線連絡線の順 |
 |
| 東西線き電線と東葉高速線のき電分岐 断路器 並列き電 |
 |
| 東葉高速線側 |
 |
| 東京地下鉄と東葉高速鉄道の分界点にあるインピーダンスボンド |
 |
| 東京地下鉄と東葉高速鉄道の分界点 特殊な形状のセクション |
 |
| 架線にあるメトロ線と東葉線の分界点 |
 |
| 架線にあるメトロ線とJR総武線の分界点 |
 |

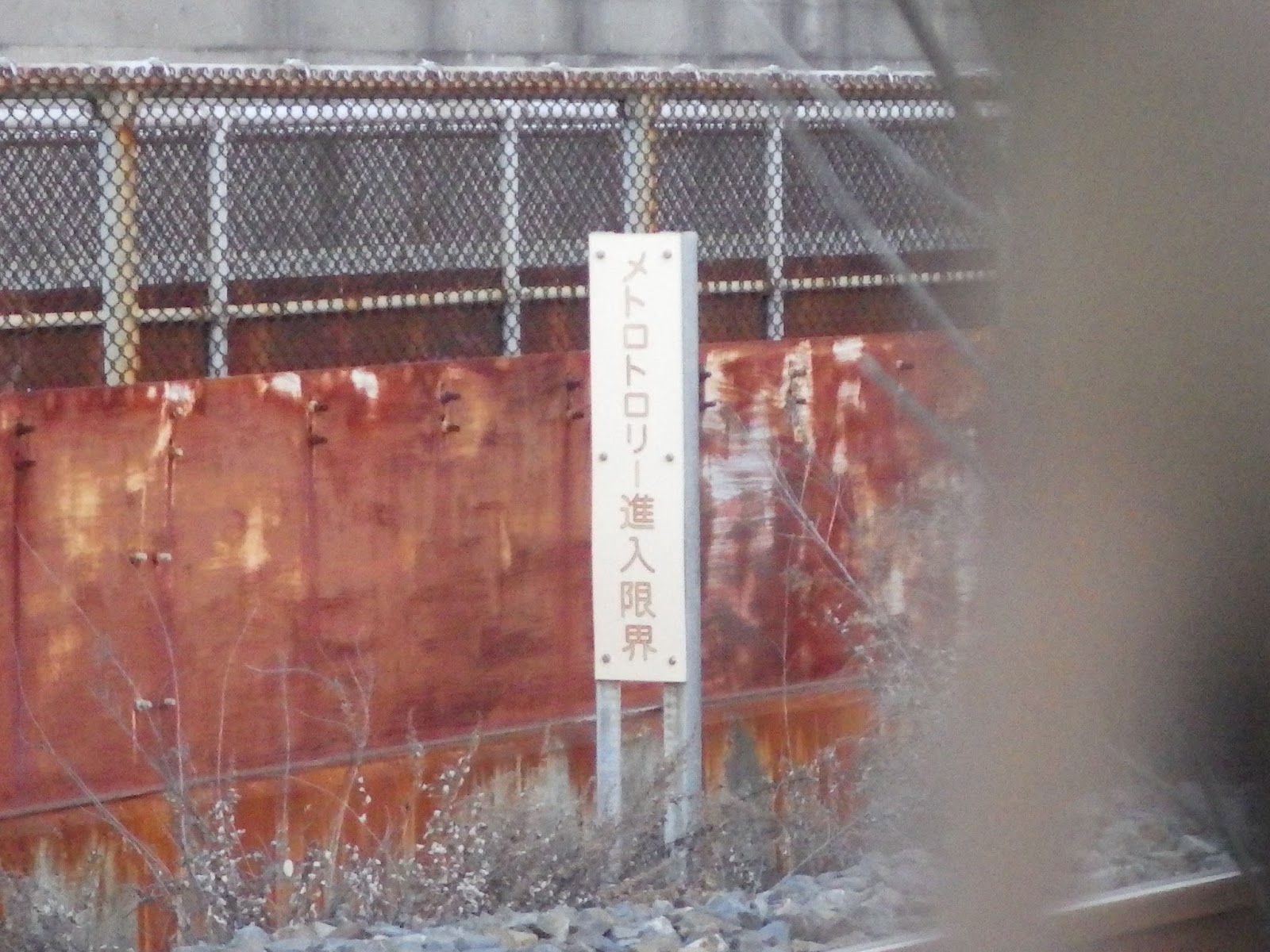

| 線路上の表示 |
 |
| メトロ線とJR線の分界点 セクション |
 |
| JR側 き電線が接続 |
 |
| JR側 |
