323.　JR東日本　大糸線とその変電所群　穂高変電所-５

穂高変電所


グーグルマップで表示名がでる。
場所：穂高駅
アプローチ：容易だが電車の本数がない
受電：中電　犀川穂高線77kV






犀川穂高線77kV受電1,2回線


変電所内　母線鉄構で1.2号線母線化

右より　母線より断路器、遮断器、MOF、避雷器、整流用変圧器に繋がる

き電線引き出し口


直列リアクトル

at

322.　JR東日本　大糸線とその変電所群　信濃常盤変電所-４

信濃常盤変電所


グーグルマップでは、JR変電所と表示
場所：信濃常盤変電所
アプローチ：容易　歩く　電車の本数がない
受電：中電信濃常盤線77kV






77kV　1回線受電

遮断器、避雷器、MOF、変圧器につながる

シリコン整流器とバスダクトで繋がっている整流用変圧器
シリコン整流器は4,500kW位か







インピーダンスボンドに繋がる帰線

at

321.　JR東日本　大糸線とその変電所群　海ノ口変電所-３

海ノ口変電所



グーグルマップで表示名がでる
場所：海ノ口駅
アプローチ：容易　歩く　電車の本数がない
特徴：湖に面した風光明媚な場所にある変電所　77kV受電






断路器、遮断器、MOF

MOFの後は避雷器と整流用変圧器


シリコン整流器　左　直列リアクトル　右


シリコン整流器

インピーダンスボンドに繋がる帰線

き電線引き出し口

き電線引き出し


at

320.　JR東日本　大糸線とその変電所群　神城変電所-２

神城変電所



グーグルマップでは表示名がでない。画像が不鮮明が差し替えられて鮮明になった。
場所：神城駅
アプローチ：容易だが電車の本数がない
受電：中電　神城分岐線77kV




右より断路器、遮断器、MOF

整流用変圧器とシリコン整流器


受電から整流用変圧器まで


直列リアクトル

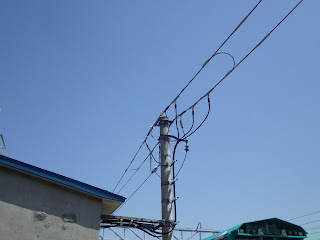

き電線引き出し



インピーダンスボンドに繋がる帰線

at
