2018年1月19日

718. JR東海 身延変電所 身延線

身延変電所


グーグルマップで表示名がでない。
アプローチ:身延駅 駅ホームから見える。
TEPCO 22kV 2回線受電

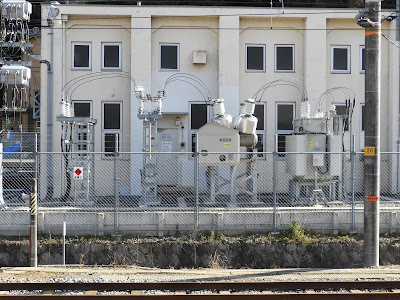

変電所建屋が、市川大門変電所と同じ設計

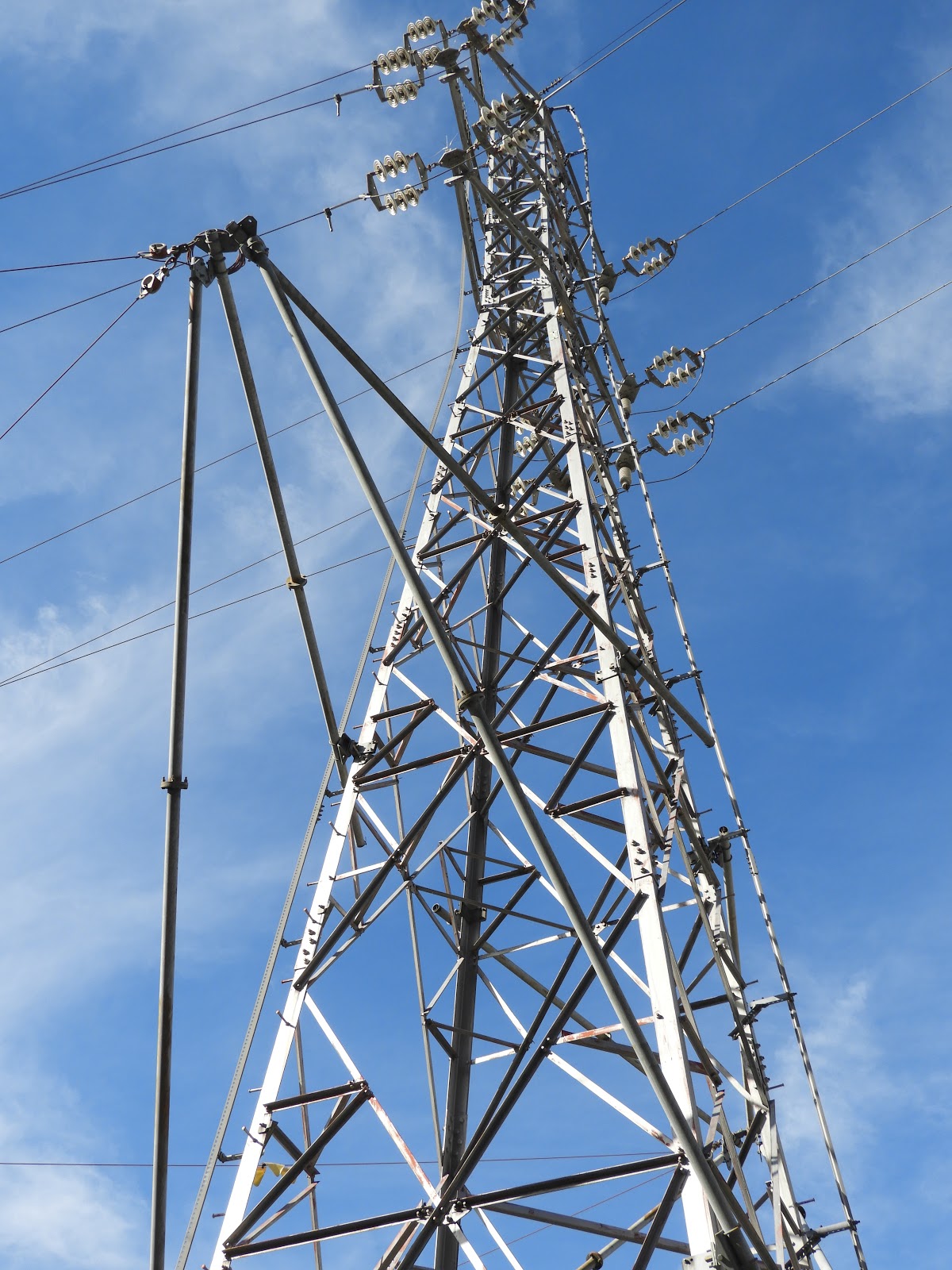

TEPCO 22kV 2回線受電
左の金属棒は、上部に送電線があるため、接触防止の金属線を引き出している

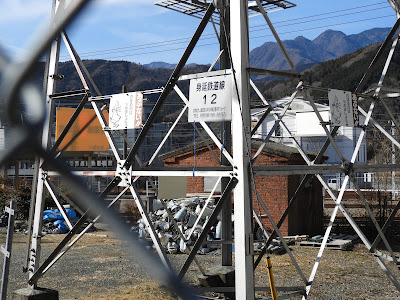

身延鉄道線

22kV 2回線受電
右から受電 断路器を経て1号2号送電線がまとまる。その後オレンジの遮断器へ

身延線と記名
22kV 受電設備
右遮断器から変流器 その横に高配用変圧器に行くケーブルヘッド

オレンジキャップMOFと避雷器 その後ろに高配用変圧器に行くケーブルヘッド 構内母線部





構内電留線用断路器
反対側から見た構図
左から変電所からの上下き電線が延びる

高配変圧器部分
左 ケーブルヘッドから断路器、遮断器、22kV降圧6.6kV高配変圧器

所内母線から22kV  遮断器

整流用変圧器
整流用変圧器とバスダクトで繋がるシリコン整流器 左 正極・負極母線断路器

シリコン整流器は3,000kW
シリコン整流器の後ろには、油入りシリコン整流器(SR)の残骸 放熱器が外されている。
この形式だと微量PCBが絶縁油から検出されるはずである。
PCB含有産業廃棄物の看板が無い(あるかも知れないが見えない)



正極・負極母線断路器

き電線引き出し11 十島方き電線 13 市川大門方き電線

11き電線が右 十島方に伸びる
13番き電線は左 市川大門方に伸びる
身延線 変電所 トリビア
市川大門変電所 横から見た構図

身延変電所の横から見た構図 同じ設計
市川大門変電所 正面
身延変電所 正面
