2018年3月16日

775. JR東日本 鵜原変電所 外房線



グーグルマップで表示名がでない。
アプローチ:鵜原駅構内
東電上総線分岐 66㎸ 2回線受電
海に近いので、GIS設備で対応 高配用変電所を兼ねる



アクティブアークホーン

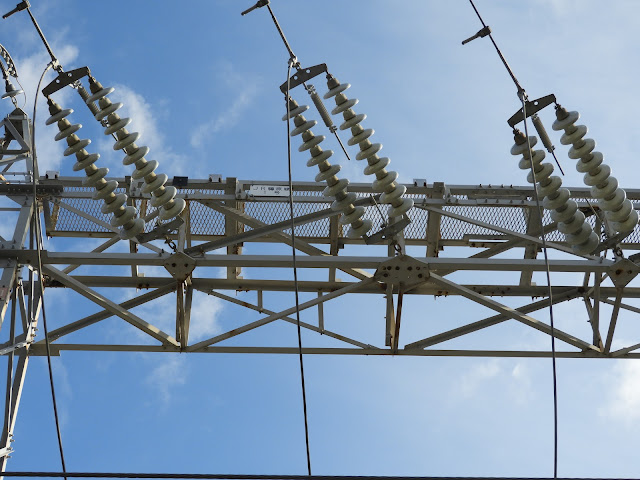

ケーブルヘッド66㎸ 2回線 耐塩仕様

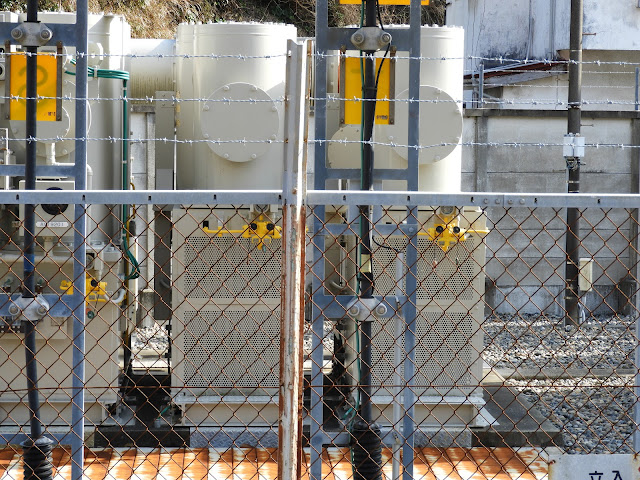

ケーブルヘッドからの三相一体GIS受電部 避雷器内蔵 磁鋼片3つ/回路

整流用変圧器と高配用変圧器への出力端



四角い部分は、MOF


MOFとケーブルヘッド 東電 上総線

ケーブルで繋がる高配用変圧器

高配キュービクル

整流用変圧器にもケーブルで繋がる

整流用変圧器とバスダクトでつながるシリコン整流器 4,000kW
正極 母線断路器の露出部はカバー付き塩害対応

負極 母線断路器 露出構造 緑青が噴いている


インピーダンスボンド 中性点に繋がる帰線


き電線引き出し部

延長き電用断路器

き電線が左右に分かれる

かつて直列リアクトルが置かれていたピット


鵜原トンネル き電線吊架方式 右上からき電線


き電線吊架方式 導入部

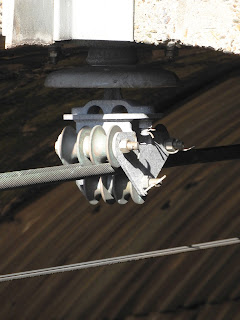

き電線吊架方式
