2021年3月22日

1030. 東武鉄道 宇都宮線 西川田変電所(直流) 宇都宮線全線をき電

 西川田変電所


 アプローチ:西川田駅 容易
グーグルマップで表示が出る
 受電 TEPCO 西川田線 66kV 2回線 単線しては贅沢
 き電 整流用変圧器 2,200kW×2 66kV降圧1,180V
    シリコン整流器 2,000kW×2
           高配変圧器1台

 新栃木SS⇔東武宇都宮間 24.3㎞間の新栃木起点18.3㎞位置に設備されている


変電所全景




2回線受電 受電側母線

遮断器を経てMOFは1台 メータボックスが見える

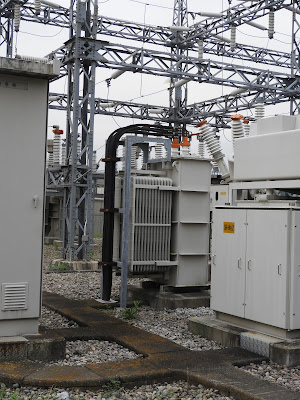

整流用変圧器 SR-TR1 2,200kW


整流用変圧器2,200kW
隣りにシリコン整流器
SR-TR1に繋がるシリコン整流器と同容量だが小さい


整流用変圧器とはケーブル接続

SR-Tr1側の2,000kWシリコン整流器
ケーブル接続

負極盤

直列リアクトル

高配用変圧器は碍管がポリマ碍子なので最近取り換えられたようだ

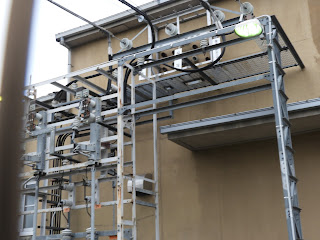

直流き電盤
左 新栃木SS片 中心 帰線 右 東武宇都宮方

断路器は圧空で操作するタイプ

き電線と帰線が道路を跨ぐ

右 新栃木方 左 東武宇都宮方

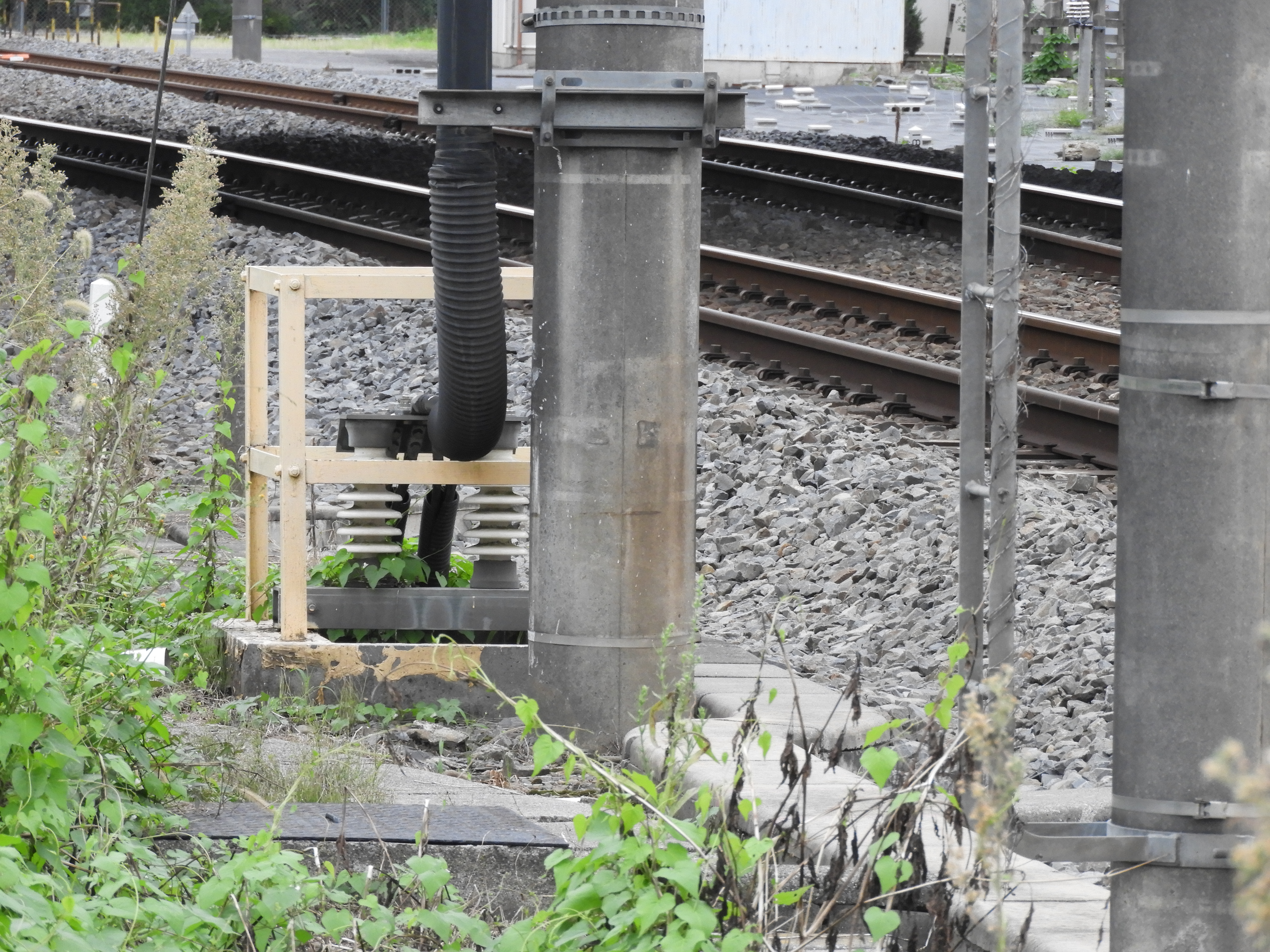

帰線は引き下される

帰線は、インピーダンスボンドを経ないで線条にボンド

変電所 直下の電車線区分標があるエアーセクション
