2017年8月1日

588. 上信電鉄 山名変電所

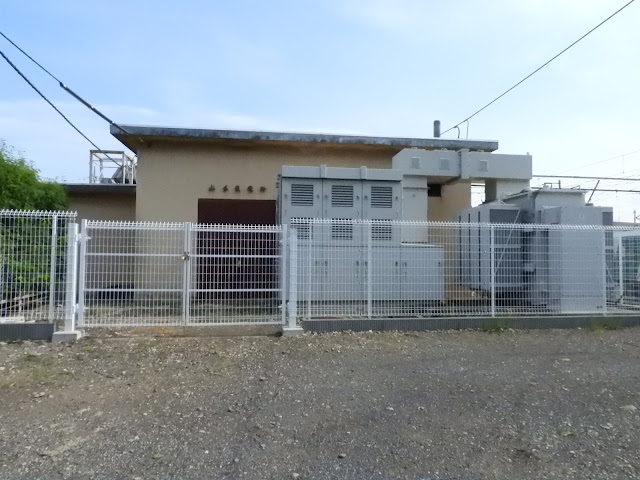

山名変電所

グーグルマップで表示名がでる
アプローチ:山名駅 容易
受電:6.6㎸受電
Tき電方式

中央 シリコン整流器1,000kW
右 6.6㎸降圧1,200V×2整流用変圧器(二重三相ブリッジ整流対応)


6.6kV受電


受電電柱よりケーブル引き込み 奥の鉄構

6.6㎸降圧3.3kV高配用変圧器


整流用変圧器 二重ブリッジ(並列接続)6.6㎸降圧1,200V

整流用変圧器 奥シリコン整流器(1,000kW)

帰線がつながる

Tき電方式

Tき電方式

下仁田方 き電区分用断路器
