781. JR東日本 藤代変電所・我孫子変電所 定点観察

藤代変電所・我孫子変電所 定点観察


藤代変電所 定点観察

順不同
新しく直列コンデンサとその保護装置が設置された。未結線
不等辺スコット結線変圧器の一次側 所内交流母線から断路器、遮断器まで結線
単相変圧器の二次側 交流20kV側のVTに加圧中の表示
新しいデッドセクションの標識付近 変化なし
直列コンデンサと保護装置の設置

直列コンデンサと保護装置の設置



正面直列コンデンサと 右 保護装置の設置

所内交流母線と断路器、遮断器が結線 回路は「開」

VTの架台に加圧中の標示

VTの架台に加圧中の標示

ケーブルヘッドに保護外筒





我孫子変電所

順不同
直列リアクトル 養生中
微量PCB含有油浸整流用変圧器、シリコン整流器 結線を外され撤去準備中
現在 片肺状態
直列リアクトル 養生中

養生中 一部仮設ケーブル

一部仮設ケーブル

柏変電所と同型機 奥 放熱器

シリコン整流器 結線解除

整流用変圧器 結線解除


2018年3月21日

780. JR東日本 那古船形変電所 内房線

那古船形変電所


グーグルマップで表示名がでる
アプローチ:那古船形駅 容易
東電66㎸ 1回線受電 最近設備更新された変電所




送電線を金具で固定



遮断器 碍管に金具 アイデア満載
遮断器 オレンジキャップMOF、ラインポストを兼用した避雷器


断路器からケーブルヘッド ポリマー碍子製




一連の受電設備

左からケーブルで繋がる整流用変圧器 バスダクトでシリコン整流器 4,000kWへ

直列リアクトル

正極、負極 母線断路器収納 キュービクル

き電線引き出し口

延長き電用断路器とき電線立ち上がり


き電線が左右に分岐

インピーダンスボンド 中性点に繋がる帰線

2018年3月20日

779. JR東日本 千倉変電所 内房線

千倉変電所



グーグルマップで表示名がでる
アプローチ:千倉駅 容易
東電南房線分岐 66㎸ 2回線受電

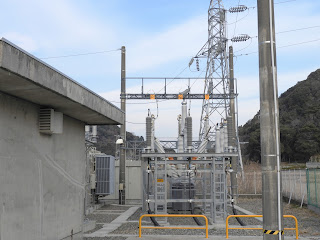

66kV  2回線受電 奥に変電所母線

オーソドックスな方式での分岐 遮断器を経てMOF

整流用変圧器

遮断器、MOF、避雷器、整流用変圧器、変成設備の流れ


シリコン整流器 4,000kW と正極母線断路器

直列リアクトル

き電線引き出し口と延長き電用断路器


き電線が左右に
分かれる

インピーダンスボンド 中性点に繋がる帰線

変電所 千倉方のき電区分 エアーセクション


2018年3月19日

778. JR東日本 和田浦変電所 内房線



グーグルマップで表示名がでる
アプローチ:和田浦駅構内 容易
東電 66kV  2回線
海に近いため全屋内式変電所



屋根にブッシングが出ている



ブッシングは、油浸機器

放熱器板 奥 整流用変圧器

ブッシング すべて微量PCB含有油浸機器


整流用変圧器放熱板


直列リアクトルと負極母線断路器

き電線引き出し口

延長き電用断路器

き電線が左右に分かれる

インピーダンスボンド 中性点に繋がる帰線

1349. JR東日本 どうすれば新幹線は、大宮折り返しができるか(き電系から見た夢想)

1349. JR東日本 どうすれば新幹線は、大宮折り返しができるか(き電系から見た夢想)

  端的に言えば新与野き電区分所⇔新大宮変電所間のき電を東京方で新与野き電区分所を縁切りすれば良い(ATき電線及びトロリ線・上越新幹線トロリ線き電線)  但し単なる縁切りだと末端にAT(単巻き変圧器)がないので誘導障害、線条電圧の上昇、インピーダンスの上昇があるのでAT(単巻き変...
