西浦和変電所の過去に架空送電線から受電していた際の鉄構が解体撤去されている。
 |
| まだケーブルヘッドが残っていたころの受電部 架空送電線から受電してころの名残を再利用 |
 |
| 建屋内引き込みの架空送電線時代からのブッシングが撤去、ケーブルヘッドも撤去 |
 |
| 鉄構も解体撤去 大宮線2号は、まだ下部にき電線が伸びているので夜間の停電合間で撤去 変電所内には1回線右２Fに伸びているダクト内収容 |
以下は2024年6月時点の状況
 |
| 仮設で旧2号線がつながっていた新設された受電盤 2回線受電がこの受電盤で1回線となり変電所構内に引き込まれる |
 |
| 大宮線1号から受電 受電加圧有 遮断器 ON（赤） |
 |
| 旧大宮線2号から受電 受電加圧有 遮断器 OFF（緑） |
2024年11月の状態
 |
| 受電盤は1号線から受電 1号線受電加圧有り 遮断器ON（赤） 2号線受電加圧無しで張り紙が貼付 冗長性は、失われている状況 |
 |
| 旧2号線からの受電は停止 |
2024年6月
 |
| 変電所裏の旧1．2号線切断末端（ケーブルヘッドにつながる） 武蔵浦和からのY分岐からくる旧2号線と新しく設置された受電盤から伸びた新2号線のケーブルが接続されて運用されていた。この時点で新大宮線1号は完工している。 |
2024年11月
 |
| ケーブルヘッドにつながっていた旧1，2号線撤去 新1，2号で受電盤接続 |
 |
| 武蔵浦和Y分岐からの新大宮線1，2号と旧大宮線2号 |
 |

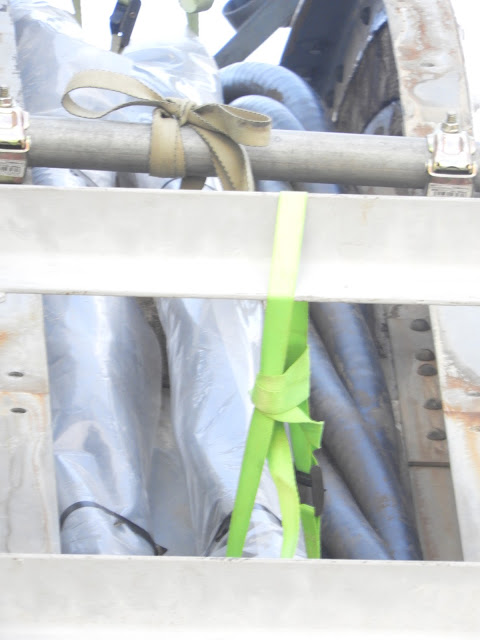

| 新大宮線1，2号はダクト内に固定 旧大宮線2号は撤去準備中 |
 |

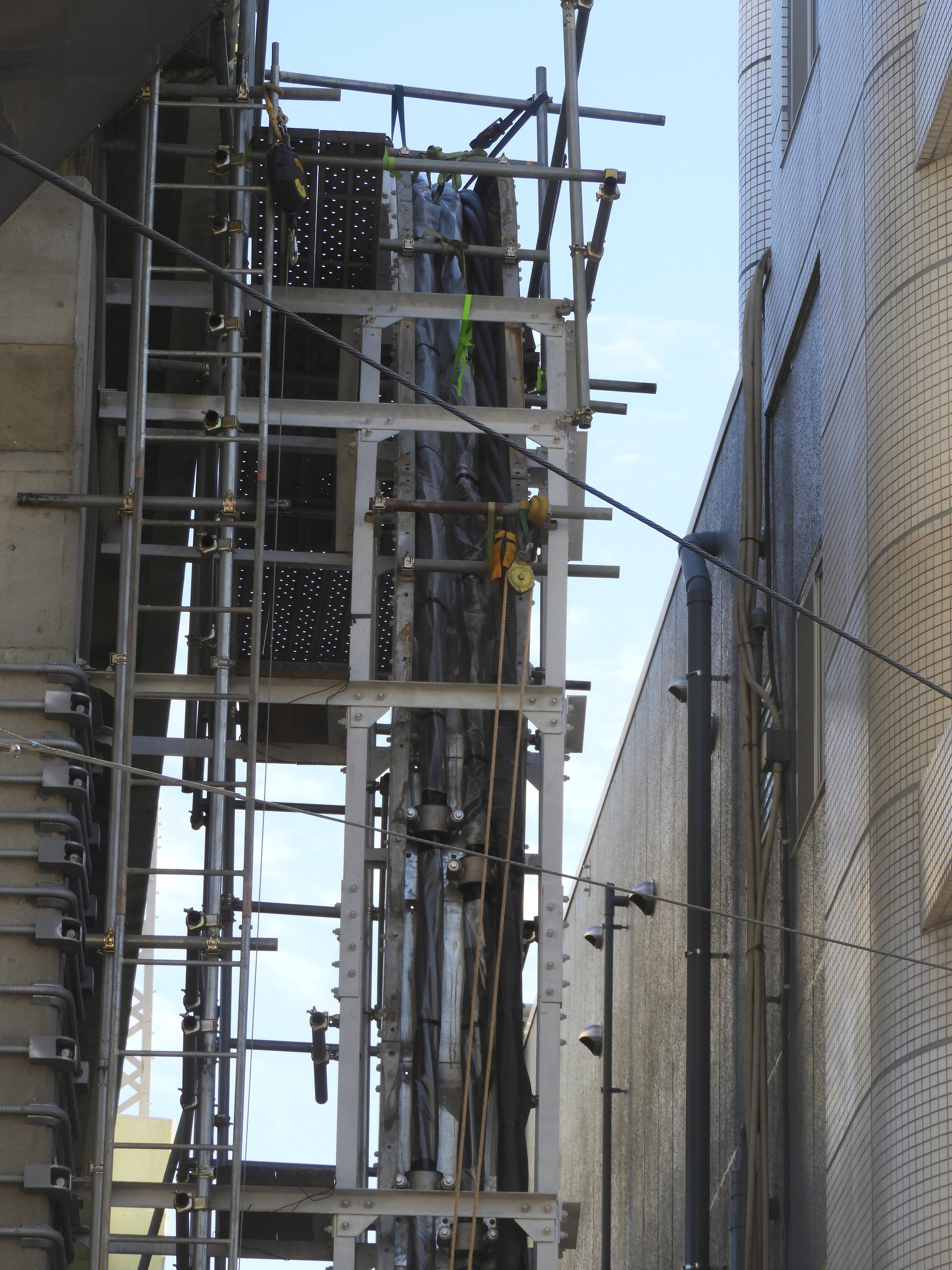

| 高架上に引き上げる部分 |
 |
| 最上部拡大 旧大宮線2号は汚れている。 |
 |
| 予定では2025年1月末で完工 あと3ヶ月 |
