1312.　JR東日本　国分寺変電所・吉祥寺変電所66㎸化　送電網強化

国分寺変電所の仮設変成設備が撤去され66㎸化が終了した。仮設の66㎸変成設備は、新座変電所に送られて屋内機器（整流用変圧器・シリコン整流器）の交換が行われる。

　1307.　JR東日本　新座変電所　屋内機器交換準備（仮設変成設備設置）

　国分寺変電所の内部を見る機会があったが、金属プラットフォーム（溶融亜鉛メッキ）の上に受電設備が構築されている。今　はやりのC-GIS化ではなく碍子碍管の66㎸ VCBが設備されていた。

　66㎸は境-立川線のT分岐2回線受電であろう。OFAケーブル交換の際に66㎸受電引き込みをしたようだ。

971.　JR東日本　国分寺変電所改修工事　仮設変成用設備　運開　中央線編成増（12両化）に対応　

右にあった仮設変成設備も撤去された

線路側は、シャッターになり、その内部に金属プラットフォームの受電設備がある

　吉祥寺変電所の22㎸送電ケーブル（境-吉祥寺線2回線）は当初から66㎸運用を踏まえて66㎸ケーブルが敷設されていた。以前　吉祥寺変電所の不具合でノッチ制御での運行が行われていた時があるが、その時が66㎸化の最中であったものと思われる。

吉祥寺変電所は国分寺変電所が66㎸化される前にすでに66㎸化されていたと思われる。

マンション内に入口がある吉祥寺変電所

　左から多分66㎸降圧22㎸送変（高円寺SSのBacku用）だと思う。（22㎸給電の東中野SSは新宿SSから２回線受電、高円寺SSは、東中野SSから1回線受電、荻窪SSから1回線受電している。荻窪SSが落ちたら高円寺SSは東西線にも供給しているので、66㎸化された吉祥寺SSに66㎸降圧22㎸送変を入れて荻窪22㎸母線と繋いでBackupされると思う）
整流用変圧器2台

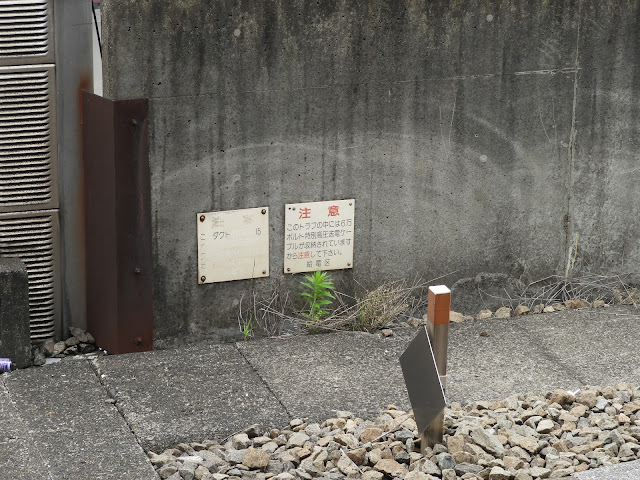

66㎸ケーブルが収容されているダクト

表示は2万ボルトケーブル注意

急行線側帰線立上り

緩行線側帰線立上り

急行、緩行線　き電線立上り

この部分はインテグレート架線化されているので一部き電線がエア―セクション部まで伸びている

三鷹駅構内66㎸収容ダクト

三鷹駅通過　全て66㎸化されている（ダクト内に管路が収容）

吉祥寺駅構内を通過する66㎸収容トラフ

吉祥寺駅を通過する吉祥寺-荻窪線22㎸

吉祥寺駅を通過する武蔵境-荻窪線1回線

吉祥寺駅を通過する22㎸　吉祥寺-荻窪線

154㎸接続部　武（武蔵境）-新（新宿）線

　これら一連の変電所66ｋV化は、中央線グリーン車増結（12両化）対応及び微量PCB含有変圧器交換等の計画に基づいて行われている。

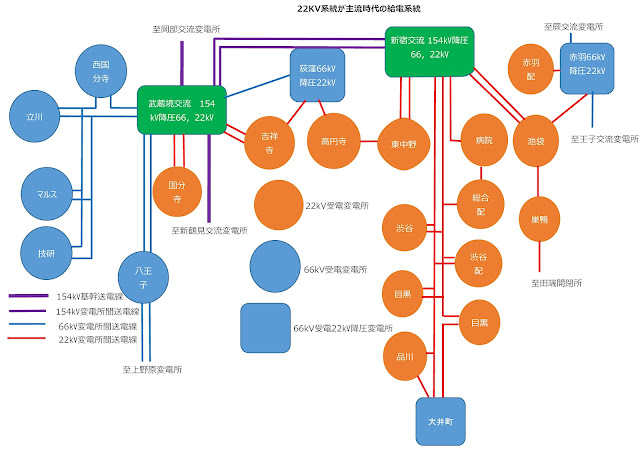

　国分寺変電所の22㎸給電2回線は、専用線で武蔵境変電所から行われていた。吉祥寺変電所の22㎸給電2回線も同じく武蔵境変電所から行われ、直列に荻窪変電所の22ｋV母線1回線で繋がっていた。

以下　武蔵境交流変電所22㎸　母線用GIS設備

武蔵境変電所内66㎸降圧22㎸ガス変圧器　2台のうち1台目

キュービクルの前には2万ボルトの表示

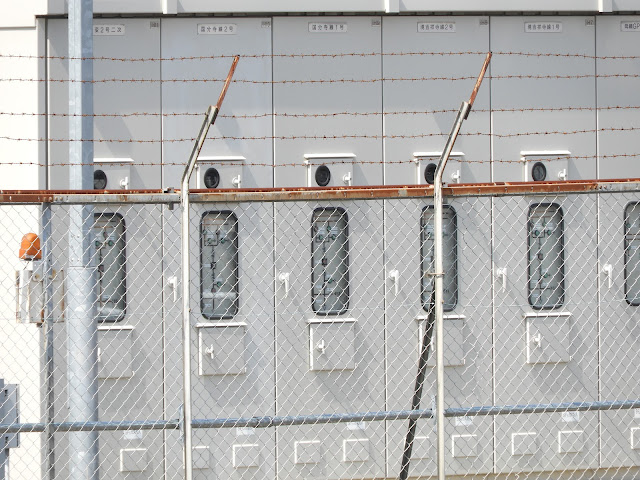

22㎸を分配する母線収容C-GISキュービクル　11盤

　左から送変2号二次、国分寺線2号、国分寺線1号、境吉祥寺線2号、境吉祥寺線1号、母線GPT/ES、22㎸ブスタイ、不明（多分整流用変圧器）、所内変、送変1号二次、配変の順　武蔵境交流変電所の22㎸は、直流き電部と配変に給電していると思われる。但し国分寺、吉祥寺は66㎸化されたのでこの盤は使用していない。

　一般的に交流変電所付属のき電用変電所（武蔵境、王子、上野、大井町）は22㎸給電である。例外は岡部交流変電所、蕨交流変電所、新宿交流変電所、神田交直変電所（66㎸化された）

このキュービクル型GIS内　国分寺及び吉祥寺は66㎸化のため使われていない

　左の22㎸ブスタイは、盤内表示を見ると22㎸母線2回線をタイ接続している。次の読めない盤内表示は、22㎸2回線からそれぞれ1回線分岐し直に配線されている。この武蔵境交流変電所内で、1回線ずつ接続されているのは、整流用変圧器しかない。一番右　所内変は、22㎸母線から2回線が分岐1回線になって所内変圧器に繋がっている。
