武蔵嵐山変電所
アプローチ：武蔵嵐山駅 容易
受電：TEPCO東武嵐山線 66kV2回線 埼玉変電所発 TEPCO入間線No.87鉄塔分岐
き電：東上線 通常セクション
変成設備 シリコン整流器3,000kW×2
高配設備あり
 |

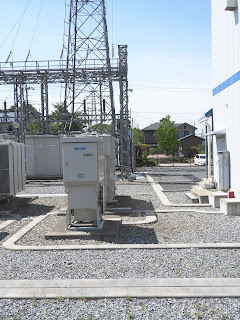

| シリコン整流器は2台 |
 |
| ともに富士電機製 2号 シリコン整流器3,000ｋW |
 |
| ともに富士電機製 1号 シリコン整流器3,000ｋW |
 |
| 整流用変圧器も富士電機製 |
 |
| 高配設備 66kV降圧6.6kV変圧器と進相コンデンサ盤 |
 |
| 1号変成設備は、ケーブル受電 2号変成設備は、架空配線 ケーブルブッシングとケーブルヘッド |
 |
| 送電線鉄塔と変電所の関係 |
 |
| 受電鉄塔の下にC-GIS 1，2号受電盤、MOF盤、バイパス盤等が並ぶ |
 |
| ポリマ碍子ケーブルヘッド |
 |
| 駅側 き電線引き出し 森林公園方からきた き電線は、さららにセクション方（小川方）に延長されている |
 |
| 両鉄構のダクトから引き出されているのは 森林公園方上下き電線 |
 |
| 変電所側受け口正面 |
 |
| 受け口裏側 |
 |
| JR東日本のレタン（Return）のようなもの 帰線集約部 |
 |
| 別角度 |
 |
| 奥 帰線専用 インピーダンスボンド中性点につながる帰線 手前 信号用インピーダンスボンド兼用のインピーダンスボンド中性点につながる帰線 奥の中性点から引き出された帰線もつながっている |
 |
| 森林公園側 き電線とき電線分岐装置 森林公園側は、上下一括き電なので左き電線から上下線にき電 場所によっては 右き電線から上下線にき電 |
 |
| 奥森林公園側 |
 |
| 小川方 手前トラス 左 き電線は、森林公園方き電で上下線にき電 奥トラス 一番左Zセクション下りき電線 次 森林公園方き電線 次 小川方き電線 一番右 Zセクション上りき電線 |
 |
| 奥にセクション用のセクション標がみえる |
 |
| セクション部 セクション用のき電線が両架線柱に引き留められている（Zセクション部）その間を1本のき電線が伸びる（小川方上下一括き電用き電線） |
 |
| 次の部分で 小川方上下一括き電用き電線は、上下線用に分岐する この形態のまま、単線部分に進む |
 |
| き電点１が武蔵嵐山Zセクション部 上下Zセクション用き電線が架線柱引き留め き電点２が、上下一括き電線が上下線に分岐する部分 |
 |
| 東武東上線の新しい電力管理システムより記載の系統監視盤 一番左が若葉変電所 Zセクション方式、高坂は通常き電、森林公園はZき電、構内独立き電、次が武蔵嵐山変電所 この系統図ではZき電方式ではないが実際はZき電方式であった。 変電所直下小川方にセクションがある。さらに奥の小川方にセクションがある。 |
参考資料(順不同）
鈴木 孝郎ら；東武東上線の新しい電力管理システム：鉄道と電気技術,Vol.12,No.6,pp37-41,2001
柴田 浩一郎；東武鉄道株式会社：鉄道電気協会誌,Vol.41,No.11,pp.53-57,1987
東武鉄道（株）電気部電力課；電力設備の概要:鉄道ピクトリアル,Vol.58,No.1(臨増）pp.106-109,2008
千徳 通利；現場だより 東武鉄道 杉戸電気管理所：鉄道と電気技術,Vol.21,No.7,pp.71-74,2010
