2021年8月20日

1101. 東武鉄道 越生線 越生変電所

 越生変電所



アプローチ:武州唐沢駅 容易
受電:一般需要家6.6㎸ 2回線別系統
き電:Tき電
変成設備 シリコン整流器3,000kW??




変電所建屋

線路側変電所建屋

交流フィルター装置 対需要家配線
高調波対策

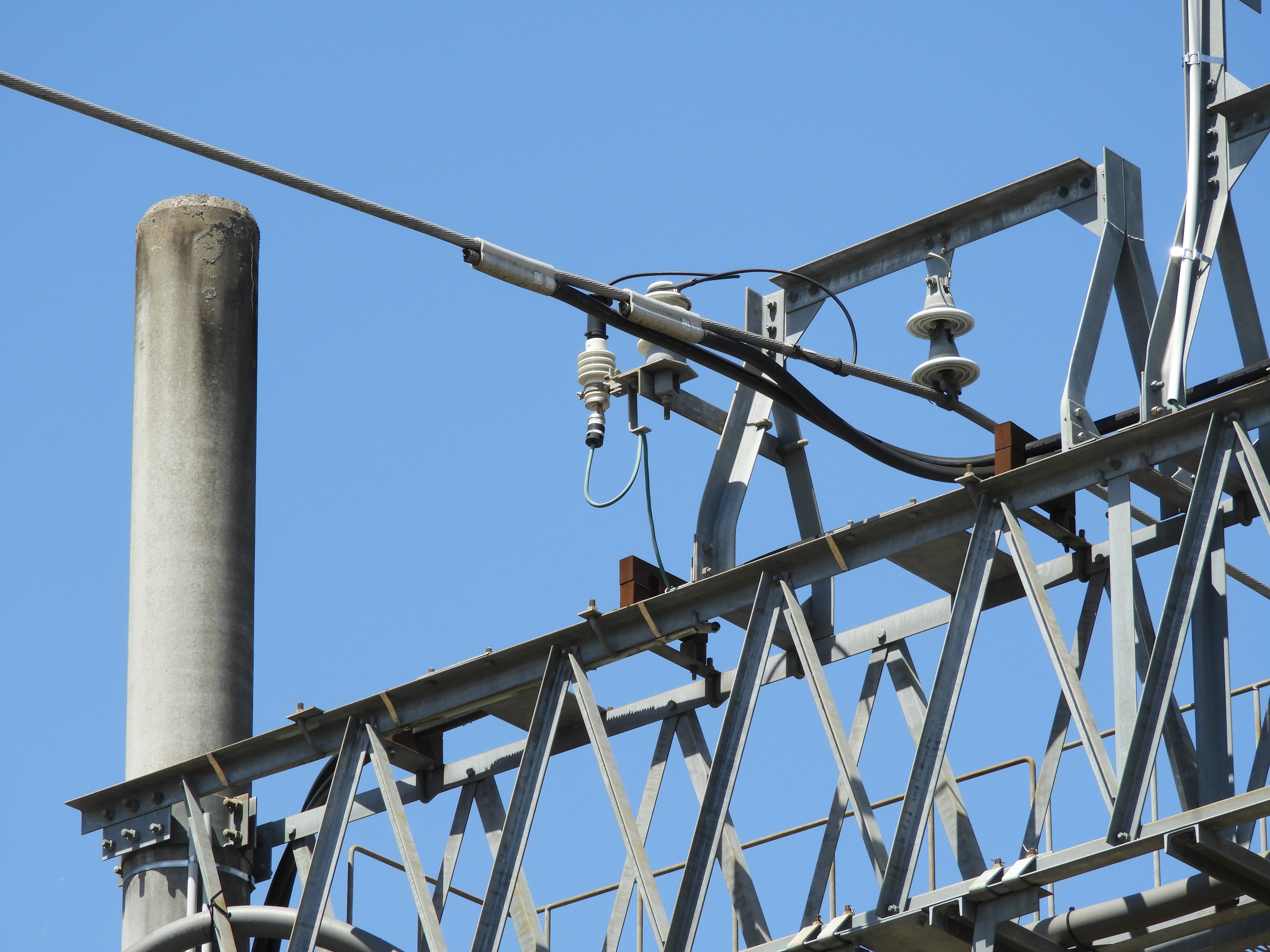

き電線、帰線 収容トラス

越生変電所は、末端にあたるのでTき電

線路側 帰線引き下し

変電所側 き電線、帰線引き下し

インピーダンスボンド中性点に繋がる帰線

別角度
越生変電所と受電位置の関係
右上は完全に一般住宅内に6.6㎸が引き下されている
もう1回線は、変電所内に引き下されている

一般住宅6.6㎸引き下しがある

別角度
一般住宅敷地内にケーブル引き下し

ケーブル銘板

東武鉄道 越生変電所と読める

別回線 6.6㎸ 引き下し


こちらは配電箱も引き下し下にあるので
確実に越生変電所に供給

国土地理院空中写真から引用
CKT901,C22A-9,1990年 変電所は存在

国土地理院空中写真から引用
CKT7416,C5-10,1975年 変電所は存在しない


別角度
一般住宅敷地内にケーブル引き下し
 一般住宅が後からできたため、あたかも一般住宅が受電しているように見えるのだろう



東武東上線の新しい電力管理システムより記載の系統監視盤
一番左が若葉変電所から上方に分岐、越生線末端Tき電であることが判る

参考資料(順不同)
鈴木 孝郎ら;東武東上線の新しい電力管理システム:鉄道と電気技術,Vol.12,No.6,pp37-41,2001
柴田 浩一郎;東武鉄道株式会社:鉄道電気協会誌,Vol.41,No.11,pp.53-57,1987
東武鉄道(株)電気部電力課;電力設備の概要:鉄道ピクトリアル,Vol.58,No.1(臨増)pp.106-109,2008
千徳 通利;現場だより 東武鉄道 杉戸電気管理所:鉄道と電気技術,Vol.21,No.7,pp.71-74,2010
