直江津変電所
アプローチ：直江津駅
東北電力66㎸ 2回線受電 2組の変成設備と高配設備を持つ
えちごトキめき鉄道管轄の変電所。JR東日本管轄と勘違いしていた
き電：日本海ひすいライン（旧北陸本線）、妙高はねうまライン（旧信越本線）、信越本線
 |
| 電化当時の直江津変電所と直江津駅構内のき電系統図 北陸本線糸魚川・直江津間電化工事記録 日本国有鉄道大阪電気工事局, 1970から引用 |
 |
| 直江津変電所 全景 変電所 銘板が無い 66㎸ 2回線受電 東北電力 出ているき電線は、右 帰線（日本海ひすいライン） その隣２つ 日本海ひすいライン（旧北陸本線上下） |
 |
| 東北電力 最終受電鉄構は、紫色 66㎸ 2回線受電 |
 |
| 東北電力 最終受電鉄構は、紫色 66㎸ 2回線受電 母線を経て遮断器、MOFの順 |
 |
| TM1 整流用変圧器通常はSR-Tと表記するはず 採番からすると変成設備は2組ある。 明電舎の直江津変電所の記事を見ると2組あることで確定 |
受電鉄構 画面下から上にある設備が変成設備。わんわんガーデン方にでているのが高配設備となる
 |
| 右3本 一番右 名立方上り12H 次 名立下り11H 次は反転して左へ 機関区22H |
 |
| 日本海ひすいライン（旧北陸本線）帰線 |
 |
| 日本海ひすいライン（旧北陸本線） 左 帰線 名立12H 名立11Hの順 |
 |
| 日本海ひすいライン（旧北陸本線） 別角度 |
 |
| 日本海ひすいライン（旧北陸本線）帰線 インピーダンスボンド中性点に繋がる |
 |
| 日本海ひすいライン（旧北陸本線） 別角度 |
 |
| 変電所 一番左き電線 妙高はねうまライン（旧信越本線） |
 |

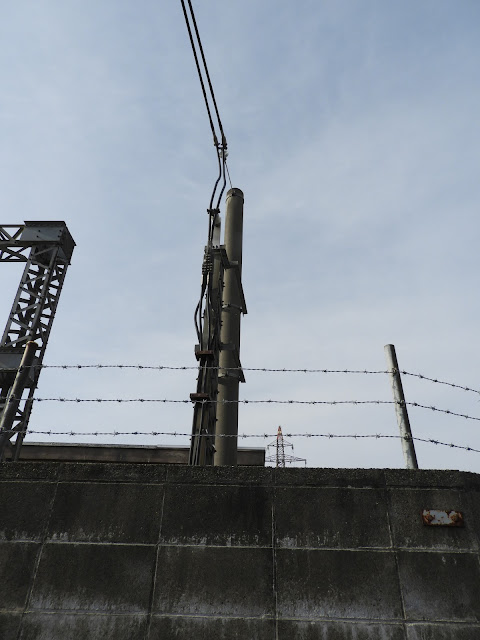

| 信越本線 引き出しき電線 |
 |
| 左 手前から信越本線上りき電線、次 信越本線下りき電線、機関区22き電線 妙高はねうまライン（旧信越本線）き電線 |
 |
| 出典明電時報 直江津SSは7回路分が単結線図に記載されているが、外部の出力は6回路分建屋内でのZ母線が1回路分となる。 明電時報 Vol.355,No.2,2017,ｐｐ.25-27 PDF]新プラットフォームを採用した電鉄用監視制御システム リンク pdf注意 |
 |
| 左 手前から信越本線上りき電線、次 信越本線下りき電線、機関区22き電線 妙高はねうまライン（旧信越本線）き電線 |
 |
| 別角度 |
 |
| 奥の架線は、妙高はねうまライン（旧信越本線） 右 妙高はねうまライン 北荒井方き電線 左 3本 信越本線上下と機関区行き き電線 |
 |
| 奥 長野駅方 妙高はねうまライン 変電所直下のエアーセクション |
 |
| 奥 直江津方 妙高はねうまライン 潟町方 き電線が延びる |
 |
| 妙高はねうまライン インピーダンスボンド中性点に繋がる帰線 |
参考文献
北陸本線糸魚川・直江津間電化工事記録 日本国有鉄道大阪電気工事局, 1970
