2023年3月20日

1290. 東北巡検12 JR東日本 日詰き電区分所 (延長き電中・上下タイき電中)

 日詰き電区分所


アプローチ:紫波中央駅(新しくできた駅)
き電区分:盛岡SS-日詰SP-二枚橋SS

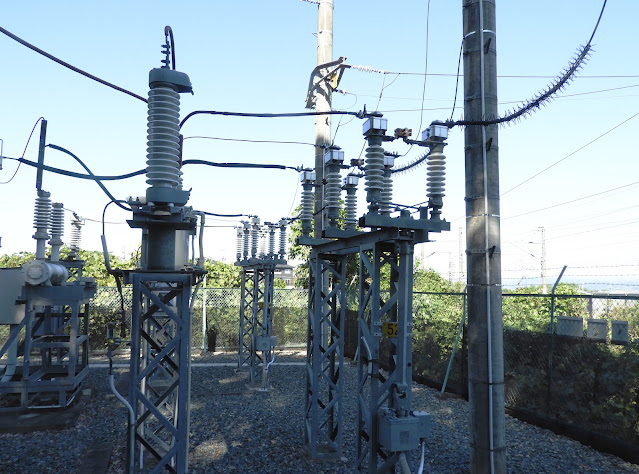

二枚橋SS方上下タイき電用断路器261

上下タイき電用断路器261「入」赤

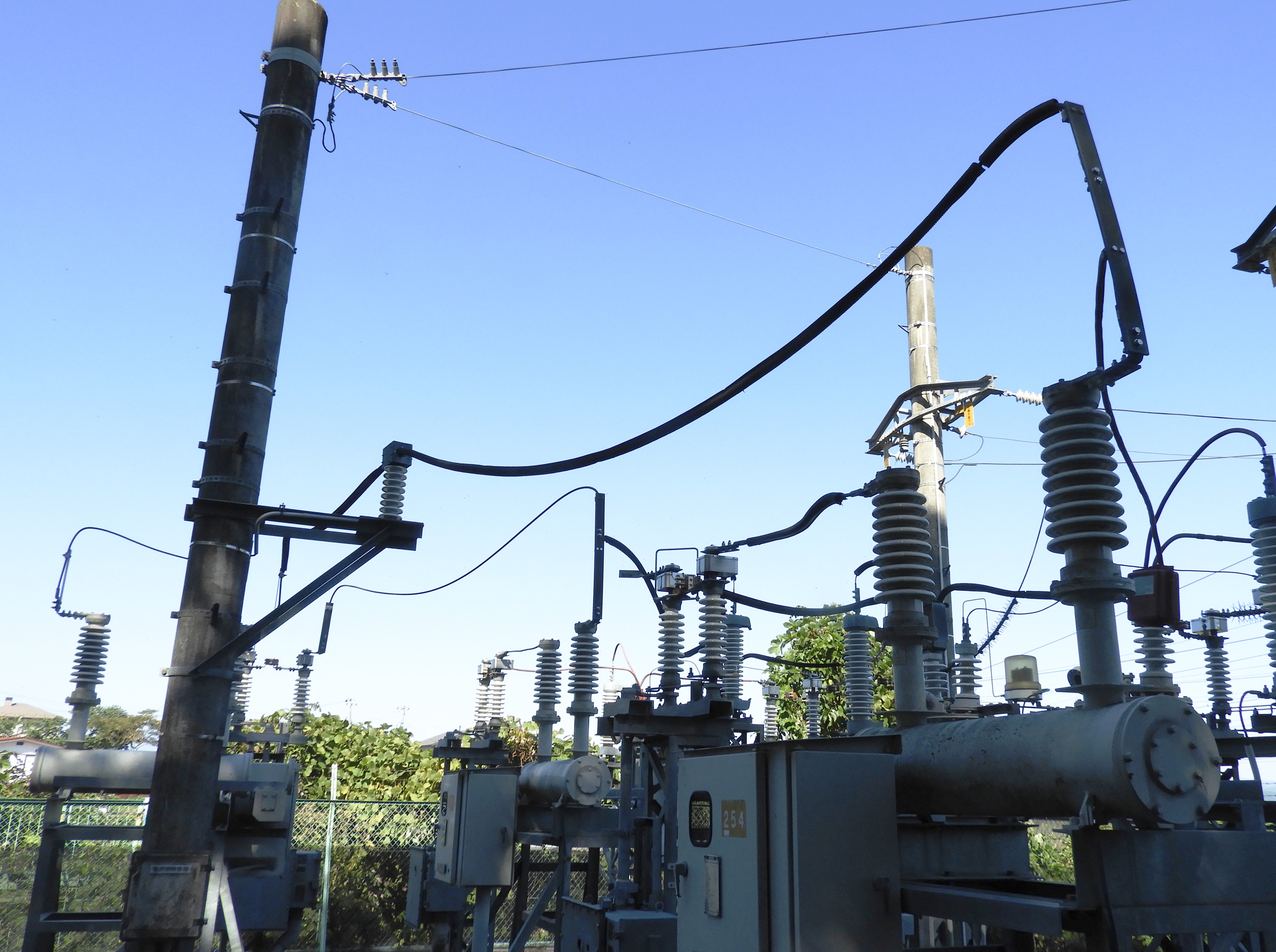

手前 延長き電用遮断器254 奥 延長き電用断路器253
左 タイき電用断路器261
遮断器254二枚橋SS方から分岐して遮断器253の二枚橋方に繋がる

 手前 遮断器254 延長き電中 「入」赤

奥 遮断器253 延長き電中 「入」赤


遮断器254両端の断路器も閉路(遮断器253も同様)

遮断器254の裏側 赤のキャップが付いているのはVT(電圧計)その左避雷器

遮断器253の裏側 透明のキャップが付いているのはVT(電圧計)その左避雷器




延長き電用遮断器はすべて閉路

タイき電用遮断器261は、二枚橋方上下をタイき電

線路側にき電線が伸びる

左 盛岡方上り 右 二枚橋方上り


下り 盛岡方面 デッドセクション

拡大 下り 盛岡方面 デッドセクション

上り デッドセクション 標識は信号の横に見える 奥 紫波中央駅

車中から上り方 デッドセクション

側道から 上り方 デッドセクション
奥の架線柱は新幹線

拡大
