2022年10月10日

1249. 信州巡検12 しなの鉄道 黒姫変電所(77㎸受電)

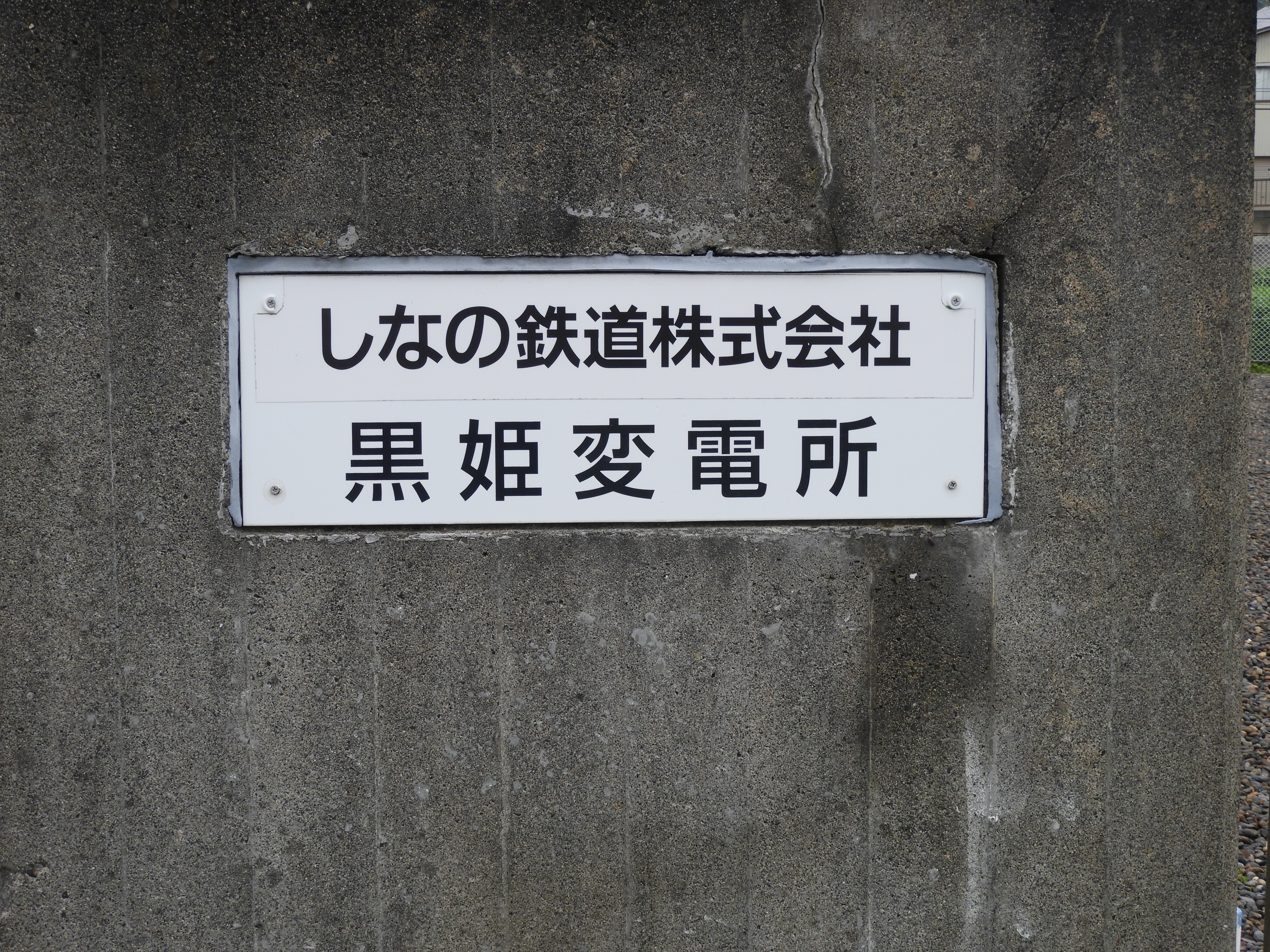

 黒姫変電所


アプローチ:黒姫駅 容易 北しなの鉄道 最高標高の駅
受電: 中部電力 柏原・吉田線(5118)分岐 77㎸ 60Hz 2回線
高配設備あり
き電:妙高高原SS-黒姫SS-牟礼SS  妙高高原駅までは複線区間となる
   上下タイき電但し変電所部分だけ(上下一括き電ではない)
   シリコン整流器は、建屋内収容 6,000kW 1,500V 4,000A
            貨物運行時対応(日本貨物鉄道・第2種鉄道事業者)

貨物迂回運転の可能性が出てきた。(日本海ひすいライン不通時)

   黒姫SS-牟礼SS間は、勾配 17.6‰
   豊野SS-牟礼SS間は、勾配 25‰、

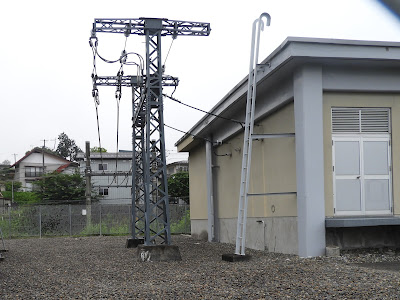

77㎸ 2回線受電

断路器の後、所内母線としてまとまる

所内母線から遮断器を経る

遮断器はガス遮断器

オレンジキャップMOFをへて所内母線へ

オレンジキャップMOF

オレンジキャップMOF銘板


断路器、遮断器をへて整流用変圧器へ

整流用変圧器 牟礼変電所と同じ形 二重結線三相ブリッジ出力

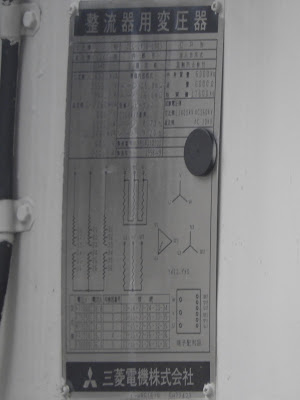

整流用変圧器 銘板

整流用変圧器 二重結線三相ブリッジ出力
シリコン整流器は屋内設置



直列リアクトルSL

直列リアクトル 1,500V 3,000A

MOF後の所内母線から断路器を経て遮断器、高配変圧器へ

高配変圧器2次側 6.6㎸

高配用進相コンデンサ


高配変圧部

かつては、複線部は上下線別き電 現在は簡素化のため、変電所側で複線側上下タイき電

き電線引出部

牟礼SS側は1回線、妙高高原SS側は母線から2回線分岐 断路器は無い

奥 牟礼SS方 手前 妙高高原SS方
2分割したき電線が伸びる

別角度


右 牟礼SS方 左 妙高高原SS方

別角度

インピーダンスボンド中性点に繋がる帰線

妙高高原方面は下り勾配となる
エア―セクションは、この先にある
変電所からエア―セクション部まで牟礼SS方のき電線が伸びている

変電所近くにある排流器

柏原排流器(黒姫の旧名称)

この形式は、新潟と東京を結ぶガスパイプライン用のものと思われる


この下の部分でガスパイプラインにつながる 「電防」表示のハンドホール
