旭川補助き電区分所
最北端の変電設備（変電してないが）最北のき電用変電所は近文変電所
近文変電所からの き電線をここで、旭川方と永山方（旭川運転所）に分離
宗谷本線は、電化されていないが北旭川・旭川運転所までは複線電化されている。
但し 運転所前の断路器の状態をみると、運転所での電気車の運用は停止されている。
最北の変電所
294. JR北海道 近文変電所（交流・BTき電）ブログリンク
 |
| 旭川駅 富良野線 上部に近文変電所からの き電線 |
 |
| 奥 宗谷本線側 永山方 |
 |
| 函館本線 近文方 |
 |
| 駅を通過する近文変電所からの き電線 |
 |
| 採番確認 下り構内241 |
 |
| JR東海でよく見かける水平対向碍子モドキ 近文変電所からの き電線 |
 |
| 採番241 NF=負き電線 PF＝正き電線 |
 |
| 旭川駅構内 ジーゼル対応のため上部空間が広い |
 |
| 国鉄DE15形ディーゼル機関車 |
 |
| 旭川駅から歩いていくとき電区分のエアーセクションが出現 |
 |
| 旭川補助き電区分所からの下りき電線 下PF（213）が引き止められ 吸上げ変圧器に繋がり、駅構内のき電を担当 反対側にも同様な設備があるはず |
 |
| 右 近文変電所からの き電線 左 旭川駅下り線のき電区分用のき電線 吸上げ変圧器から旭川駅構内下り線のトロリ線に繋がる |
 |
| 上り線側き電線 上PF出現 |
 |
| 近文変電所からのき電線に、なにやら機器がぶら下がる |
 |
| 拡大 何かの表示器のようだ 過電流表示器 |
線路に流れる過電流及び短絡電流を検出して表示し、一定時間経過後、自動的に復帰する機能をもつ過電流表示器です。
 |
| 赤が検知した状態 |
 |
| 拡大 |
 |

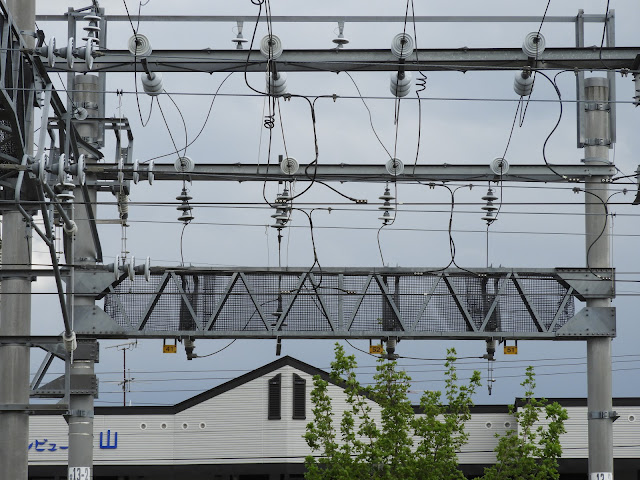

| 水平対向式 き電線保持碍子 JR東海特許のはず |
 |
45回線送出部
鉄構上部のき電線 水平対向の碍子中間部から吊り下げられている。
どうやら実用新案のき電線吊架体と言うものだ。
昔は、V字の長幹碍子で吊り下げられていたがV字の部分に
鳥獣が留まって接触停電事故を起こすため水平対向式に
交換されている。
|
 |
| 3き電線 揃い踏み 右 上り方 上PF（214） 真ん中 近文変電所からの241き電線 左 下り方 下PF（213） 奥にある旭川補助き電区分所に241を送り、遮断器で下PF（213）と上PF(21４）にき電する。 |
 |
| 旭川補助き電区分所 建屋での最北の変電設備 |
 |
| 機器搬入用ハッチ |
 |
| き電 分配鉄構 |
 |
| 鉄構 右側部分 上PF 下PF 旭川駅構内き電担当 |
 |
| 鉄構 左部分 左 永山方 241き電線 次 近文変電所からの241き電線 右2つ 旭川駅構外エアーセクションから旭川運転所手前のエアーセクションへき電する 上下TF＝trolley feeder 補助き電区分所直下のトロリ線に繋がる |
 |
| 左 永山方 241き電線 次 近文変電所からの241き電線 |
 |
 |
| 右2つ 旭川駅構外エアーセクションから旭川運転所手前のエアーセクションへき電する 上下TF＝trolley feeder 214PFと214PF 補助き電区分所直下のトロリ線に繋がる |
 |
| 上PF 下PF 旭川駅構内き電担当 |
 |
| 上PF（214） 下PF（213） 旭川駅構内き電担当 |
 |
| 旭川運転所まで近文変電所からのき電線は延びる |
 |
