南小倉き電区分所
単純なき電区分所 小倉総合車両センターにはき電していない
門司変電所M座、朽網変電所座は未確認のき電区分
|
| 右 門司方面下 朽網方面下と 左 門司方面上 朽網方面上のき電区分 |
|
| 上り方面 遮断器292 |
|
| 下り方面 遮断器291 |
|
| 遮断器は真空遮断器に統一 |
|

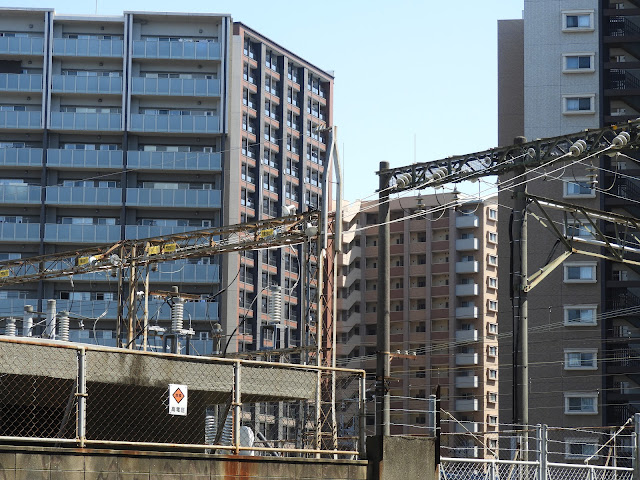

| 門司方面下 朽網方面下と 左 門司方面上 朽網方面上のき電線引出 |
|
| 朽網方面下と朽網方面上のき電線がデッドセクション奥まで伸びる |
|
| 遮断器の両端に断路器が付いているが片方は開路 |
|
| 避雷器、VT、断路器、遮断器、断路器、VTの構成 |
|
| 別角度 タイき電用遮断器は無い |
|
| 下り線 架線死区間標識とデッドセクション |
|
| デッドセクション部 |
|
|
上り線 架線死区間標識とデッドセクション 朽網方面上下のき電線がトロリ線に繋がる |
