奥中山き電区分所
アプローチ：奥中山高原駅
き電区分所の先 中山トンネルが旧東北本線最高標高点 トンネルを境に最大23.8‰の勾配
き電区分：一戸SS—奥中山SP—沼宮内SS
|
|
IGRいわて銀河鉄道は、門柱が立派
|
|
|
奥 延長き電用遮断器253 手前 一戸SS方上下線加圧切替可能タイき電遮断器
|
|
|
左右に延長き電用遮断器254（沼宮内、一戸方上り）、253（沼宮内、一戸方下り）が並びその手前にタイき電用断路器261（一戸方上下）が配置される一般的な配置
|
|
|
上り線方 延長き電用遮断器は「切」緑
|
|
|
下り線方 延長き電用遮断器は「切」緑
|
|
|
停電操作を伴うことなくタイき電ができる遮断器261
|
|
一戸方は、タイき電中
|
|
|
他のき電区分所にある、タイき電用断路器51,52or61，62Rが無い
|
|
| き電線引出部 |
|
|
き電区分所側 き電線引出部
|
|
|
左より 一戸方き電線下り 沼宮内方き電線下り
|
|
左より 一戸方き電線上り 沼宮内方き電線上り
|
|
沼宮内方き電線がトロリ線に繋がる 下り線
右上 一戸方き電線が左方向に伸びる 下り線
|
|
沼宮内方き電線がトロリ線に繋がる
一戸方き電線が左に伸びる
|
|
|
車中 逆光 上り線 デッドセクション
|
|
上り線 デッドセクション
|
|
|
上り線 デッドセクション 下り勾配に設置
|
|
|

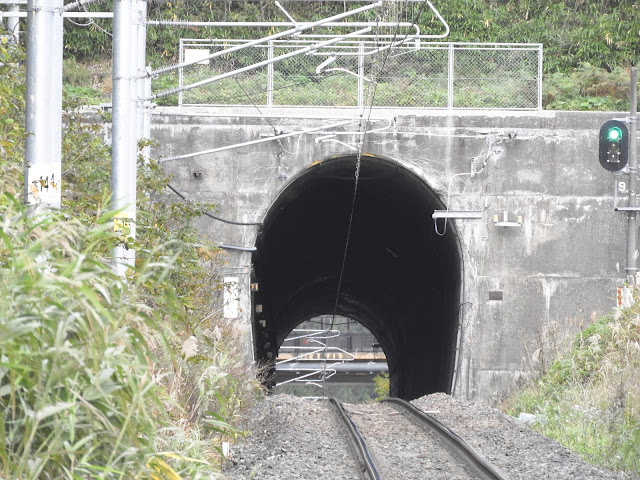

下り線 デッドセクションはトンネルの出口 下り勾配になったところに存在
|
|
|
下り線 一戸方き電線は、このケーブルヘッドでケーブル化してトンネルを通過する
|
|
| 拡大 |
|
下り線 左上の黒いケーブルが一戸方き電線
このトンネル出口が、旧東北本線最高標高となる
よく見るとデッドセクション開始部のバランサが見える
|
GooglestreetViewで見た下り線側 デッドセクション ケーブルヘッドが見える
