1202.  東北・北海道巡検30 JR北海道 函館本線・札沼線(学園都市線) 桑園き電区分所

 函館本線・札沼線(学園都市線) 桑園き電区分所



アプローチ:桑園駅
き電区分: 琴似変電所ー白石変電所ー篠路変電所


左 札沼線(学園都市線) 篠路変電所方のき電線がき電区分所に引き入れられる
右 琴似変電所・白石方函館本線上下のき電線がき電区分所に引き入れられる

左奥 札沼線(学園都市線)篠路変電所き電線



左 札沼線(篠路変電所方) そのとなり2回線は白石変電所・琴似変電所方下り

琴似変電所・白石変電所方下り、琴似変電所・白石変電所方上り


鉄構に札沼線(学園都市線)のケーブルが下りてきている

NF部  函館本線複線部と札沼線(学園都市線)単線部の放電器

函館本線上り方C-GIS化設備(断路器・遮断器)

函館本線下り方C-GIS化設備(断路器・遮断器)


札沼線(学園都市線)単線C-GIS化設備(断路器・遮断器)


函館本線上り方デッドセクション



函館本線上り方デッドセクション

旧型デッドセクション

琴似変電所上りき電線がき電区分所に向う




函館本線下り線デッドセクション

札沼線(学園都市線)と挟まれた部分にある函館本線 下り方デッドセクション

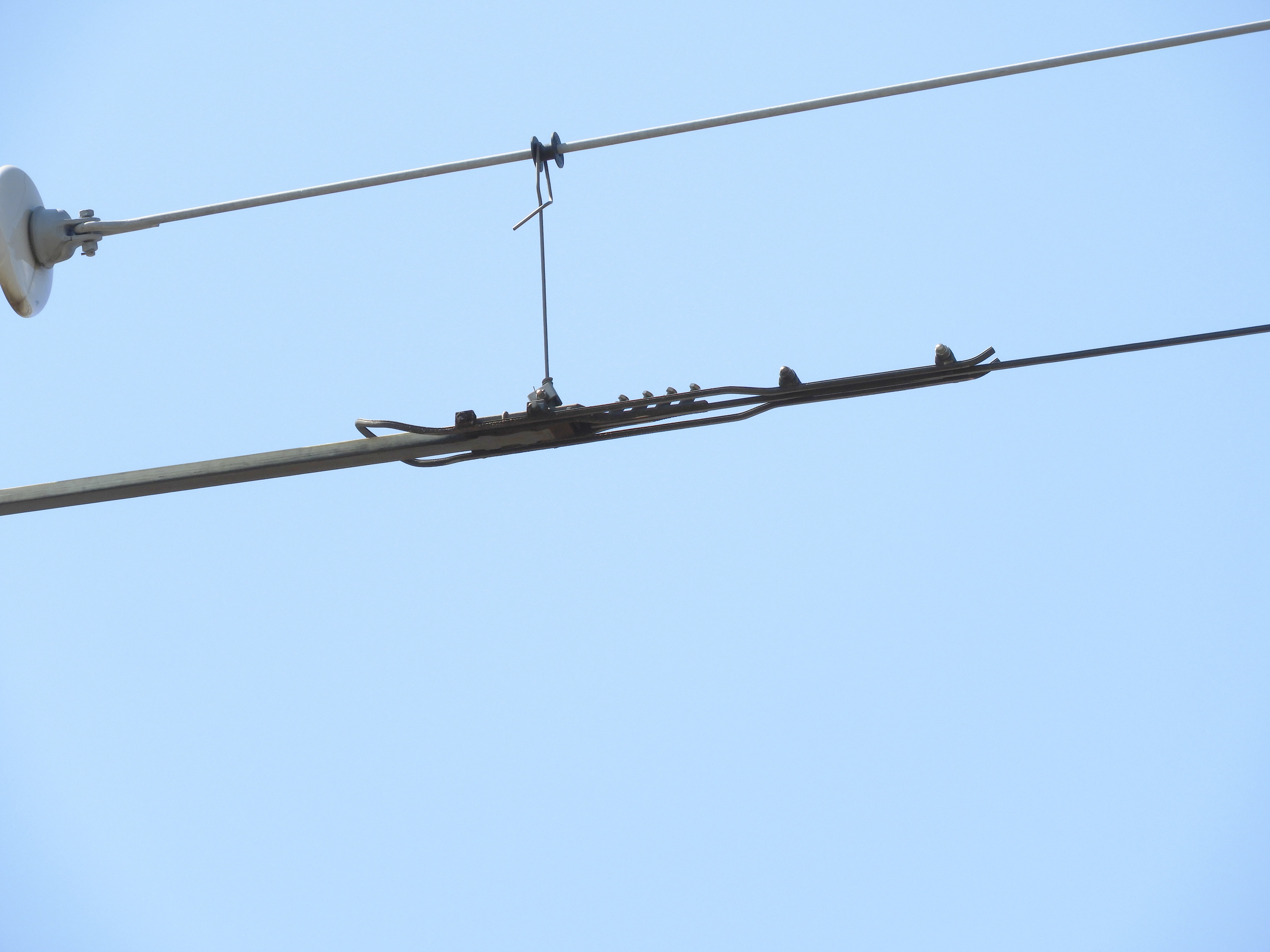

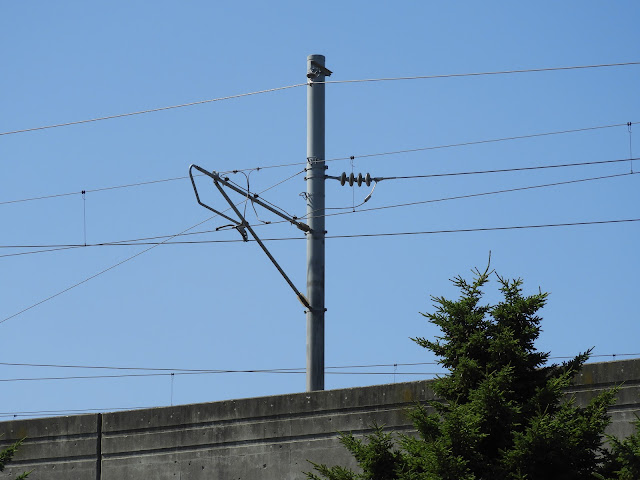

右架線柱ブラケットに琴似変電所下り線方のき電線がトロリ線に繋がる部分が見える
左ブラケットに白石変電所下り方のき電線がトロリ線に繋がる部分が見える
中心のブラケットに白石変電所上り方のき電線がトロリ線に繋がる部分が見える

旧型デッドセクション
札沼線(学園都市線) 単線部デッドセクション


札沼線(学園都市線) 単線部 デッドセクション
き電区分所は、奥にある

旧型引留めデッドセクション

篠路変電所方き電線がき電区分所に向う
