2021年10月21日

1149. 東武鉄道 野田線 豊四季変電所

 豊四季変電所



アプローチ:豊四季駅 容易
受電:TEPCO流山線No.10分岐TEPCO 東武豊四季線 66㎸ 1回線
き電:野田線 上下一括き電
変成設備:シリコン整流器 3,000㎾×2台
高配設備:有 機器入替中

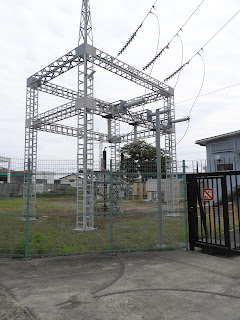

66㎸ 1回線受電

ケーブルヘッドがポリマ碍子


高配変圧器板で囲んだ反対側に機器交換移設
多分ケーブル接続

奥 整流用変圧器3,300kVA 必然的にシリコン整流器は3,000kW
手前 コンクリ部分は高配変圧器の機器交換移設用

3,300kVA

C-GIS受電盤 手前は進相コンデンサ盤

右から新柏上下 セクション上下 野田上下(まだ運河変電所ができる前の表示のまま)

左 新柏側に4本 右 運河側に2本のき電線が出ている

左 野田側上下(運河側) 右 新柏側上下
大元を辿ればバスバーで一括き電

一応き電線は、方面別き電で別れている

避雷器部分も一括き電なので各1個(左右)
但しZセクションは上下線別(中心)

インピーダンスボンド中性点に繋がる帰線

変電所直下 新柏側Zセクション開始点

Zセクション部

新柏側 Zセクション最終点

運河側 き電線上下但し上下一括き電


参考資料
渡部 洋平;鉄道事業者の電車線路設備:鉄道と電気技術,Vol.32,No.3,pp51-55,2021
関根 利文;東武鉄道の本線電力管理システム:鉄道と電気技術,Vol.22,No.2,pp.17-22,2011
千徳 通利;現場だより 東武鉄道 杉戸電気管理所:鉄道と電気技術,Vol.21,No.7,pp.71-74,2010
東武鉄道(株)電気部電力課;電力設備の概要:鉄道ピクトリアル,Vol.58,No.1(臨増),No.1,pp106-109,2008
東武鉄道(株)電気部電力課;電力設備の概要:鉄道ピクトリアル,Vol.68,No.8(臨増),pp94-97,2018
