2018年3月12日

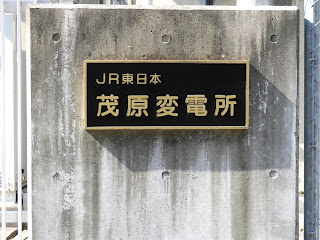

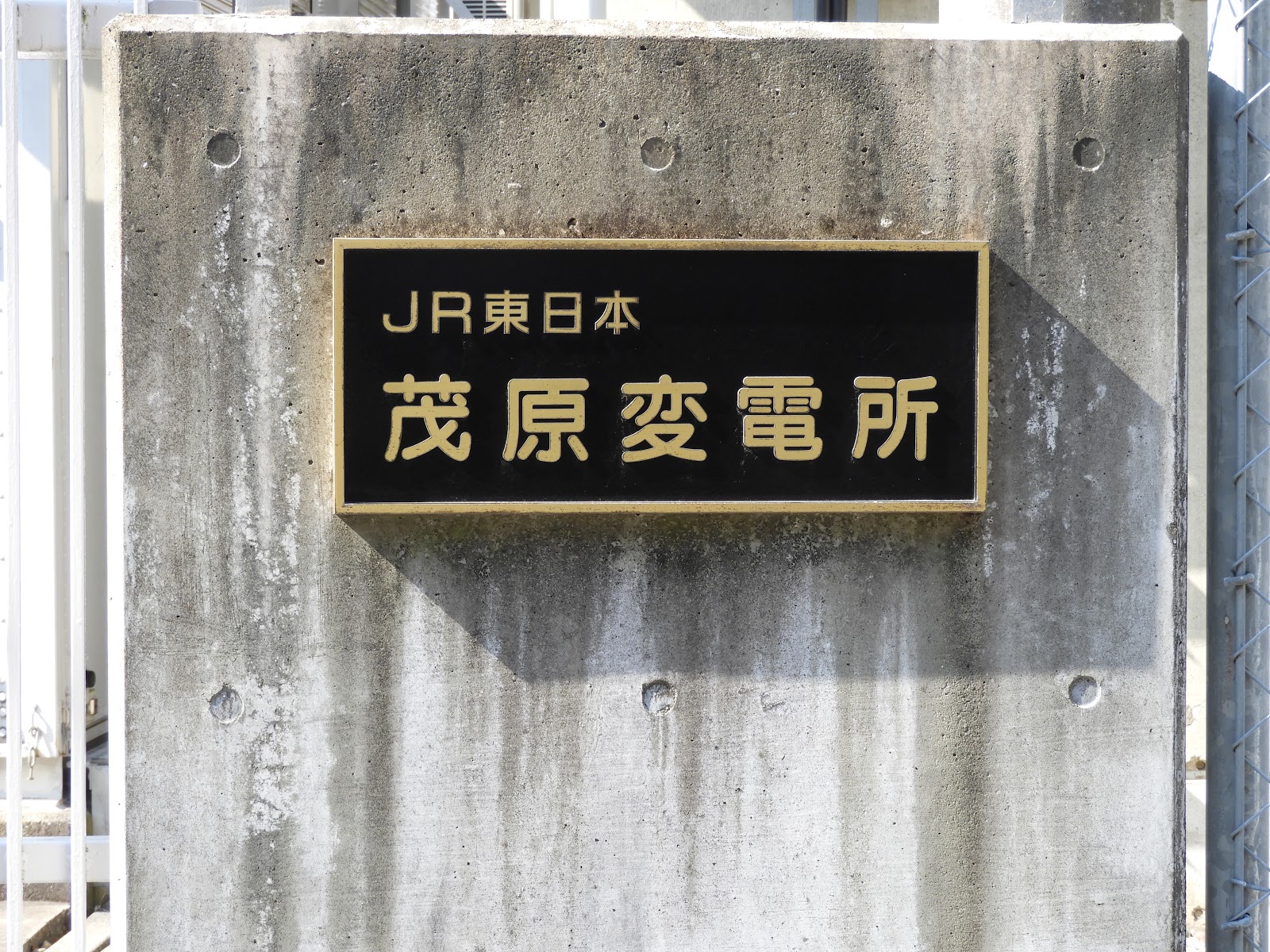

771. JR東日本 茂原変電所 外房線


グーグルマップで表示名がでる。
アプローチ:茂原駅 容易 高架横の敷地
東電66㎸ 2回線 6,000kW✖2の変成設備

道路をき電線、帰線が跨いでいる


東電 東金線1,2号受電 C-GIS受電設備 大網、鎌取、上総一宮と同じ構成

左 高配用変圧器 66㎸ ケーブル受電 右 1500V4000A✖2回路の直列リアクトル



直列リアクトルは、2回路一緒

シリコン整流器6,000kW 1500V4,000A

正極、負極母線断路器 2組

母線断路器のダンジョン

キュービクルは、延長き電用断路器を収納 上下線別

き電線立ち上がり

高架下は高配用の配電室


き電線は、オーソドックスな分岐  千葉電力の意匠

変電所 大網方にある 変電所き電区分のエアーセクション

変電所 大網方にある 変電所き電区分のエアーセクション
 おまけ 茂原駅構内
