2018年5月31日

801. JR東日本 長野変電所 信越本線 compleat

長野変電所


グーグルマップで表示名がでない
アプローチ:長野駅 容易 新幹線高架下に位置する
受電:中部電力旭山変電所 5701,5702,架空送電線 途中引き下ろし33kV受電 地中線
き電:信越本線

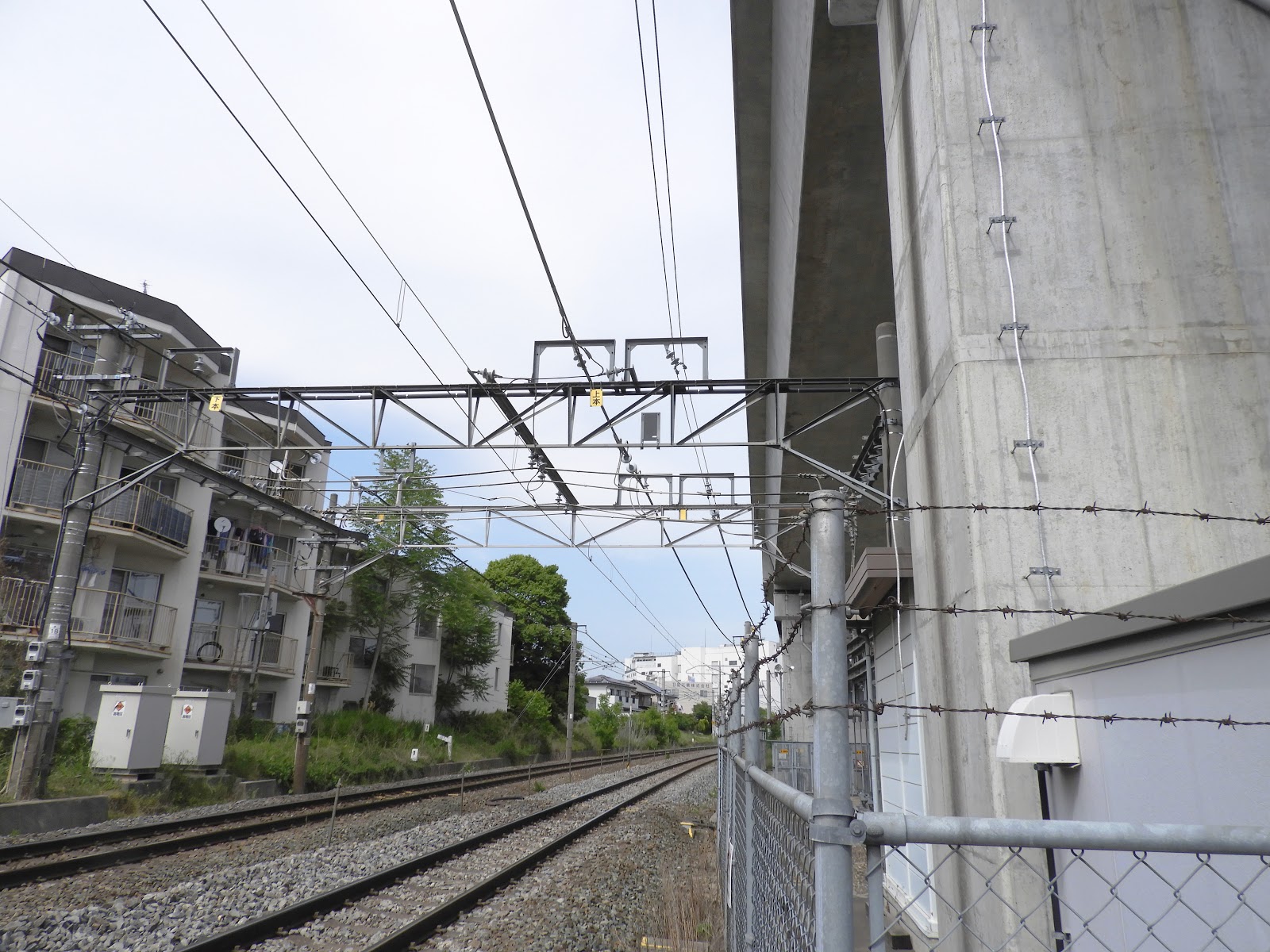

オーソドックスなき電線引き出し方式

オーソドックスなき電線引き出し方式
一番左 長野総合車両センター行き き電線


5回路のき電線が引き出される
線路側に断路器群 一番左はZ母線用

北長野SPと篠ノ井SP

地中ケーブルの埋設標

33㎸ 受電立ち上がり しかし どこもにも接続無し

特別高圧分岐盤
先ほどのケーブルヘッドと奥の33㎸キュービクルに分岐させる盤

33㎸ 受電

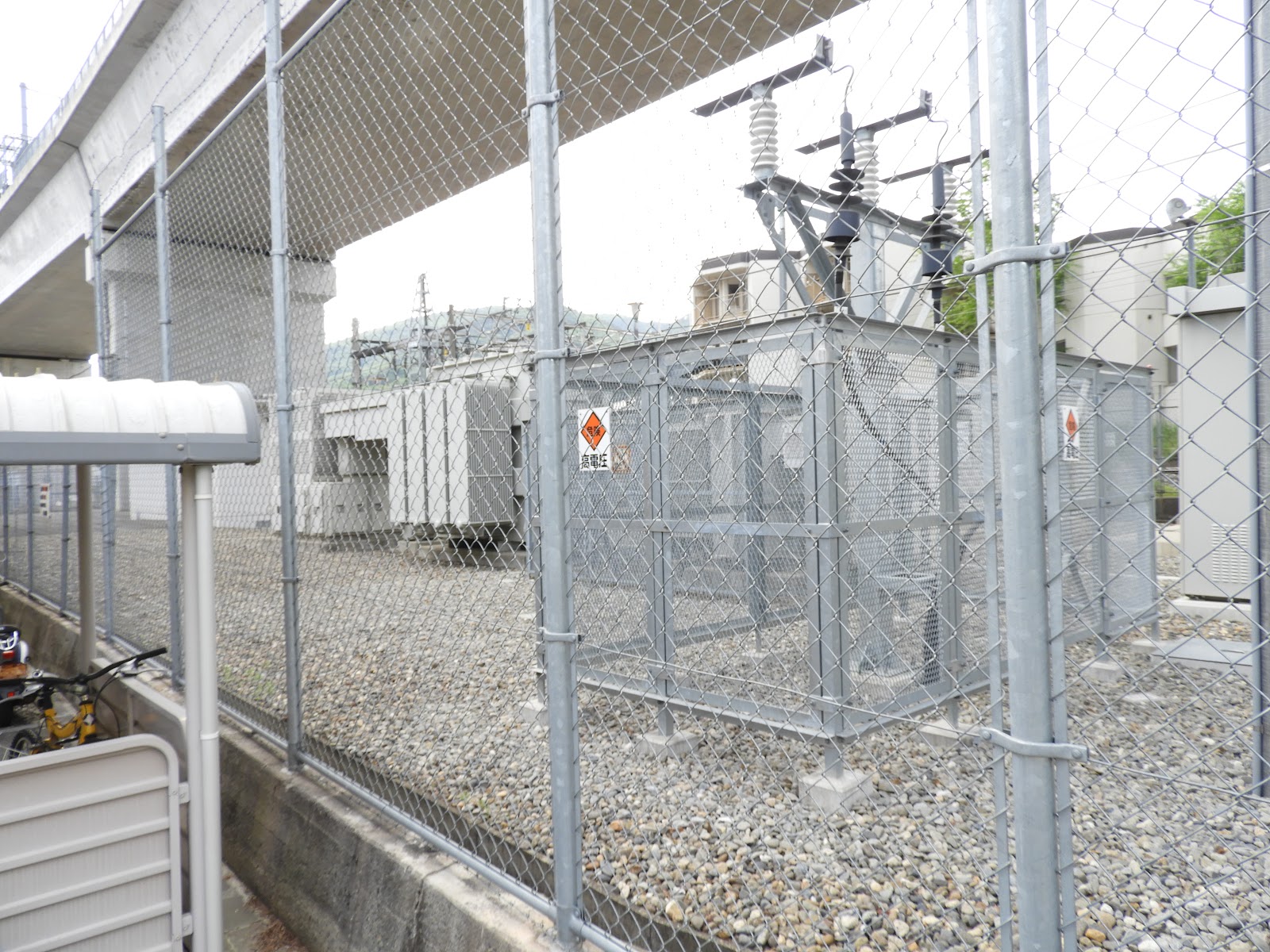

高配変圧器

高配変圧器

右から1号、2号受電盤、所内母線、MOF盤と整流器用と高配用に分かれて建立
33㎸型なので省スペースGIS型

全密封式変成設備

シリコン整流器は巨大

6,000KVAのシリコン整流器
正極・負極断路器と直列リアクトルSL
