坂下変電所
グーグルマップで表示名が出ない 板橋区志村3-22-1
アプローチ：志村三丁目駅 容易 駅舎の下の空間を利用
志村変電所からの連絡送電線22㎸ 2回線受電
板橋変電所からの連絡送電線22㎸ 1回線受電
 |
| 駅部 高架下に変電所 |
 |
| 機器搬入口 |
 |
| き電線引き出され き電吊架線と繋がる 坂下変電所は、駅両端にき電線引き出し部がある |
 |

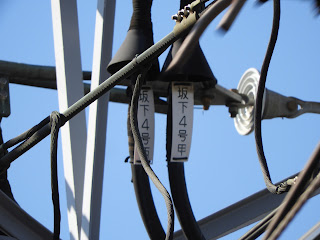

| 坂下3号甲 |
 |
| き電線引き出し部 |
 |
| 御成門方面へのき電線 引き出し部 都営地下鉄新宿線も同様なつなぎ方 |
 |
| 高島平方面 き電線引き出し部 |
 |
| 高島平方面 き電線吊架線とき電線が繋がる |
 |
| 高島平方面 き電線吊架線とき電線が繋がる |
 |
| 都営地下鉄の変電所き電区分の電車線区分標 |
 |
| 変電所き電区分は、エアーセクションで区分 |
 |
| 都営地下鉄6号線のエアーセクション部にある 停車警報装置 左が 速度照査用音波センサ（ドップラーレーダー式） 右が、車体検知用センサ（超音波方式・車両が停車した場合ドップラー効果が得られない） エアーセクションでの架線溶断を防ぐため設置 |
 |
| 都営地下鉄6号線のエアーセクション部にある 停車警報装置 左が 速度照査用音波センサ（ドップラーレーダー式） 右が、車体検知用センサ（超音波方式・車両が停車した場合ドップラー効果が得られない） エアーセクションでの架線溶断を防ぐため設置 |
 |
| 都営地下鉄6号線のエアーセクション部にある 停車警報装置 左が 速度照査用音波センサ（ドップラーレーダー式） 右が、車体検知用センサ（超音波方式・車両が停車した場合ドップラー効果が得られない） エアーセクションでの架線溶断を防ぐため設置 |
 |
| 駅部からき電線が引き出されている 中央下の黒いコルゲート菅 |
 |
| 変電所からのき電線引き出し部 |
 |
| き電吊架線は、碍子3つで保持 |
 |
| 坂下変電所 き電系統図 上 正極 下 負極（帰線） 右 志村変電所方 左 板橋変電所方 |
参考文献
地下鉄6号線の電気設備
[東京都交通局／編] -- 東京都交通局高速電車建設本部計画部電気課
