2018年12月7日

851. 秩父鉄道 野上変電所

 野上変電所

グーグルマップで表示名がでない
アプローチ:野上駅 容易
隣のTEPCO 樋口変電所の最終鉄構から分岐66kV 2回線受電
立派な変電所銘板

TEPCO樋口変電所から受電

TEPCO樋口変電所 最終鉄構から受電

66kV 2回線

変電所全景

オレンジキャップMOF 手前はGPT

オレンジキャップMOF

所内母線

変成設備 左遮断器、変流器、整流用変圧器

手前変成設備の内側で工事中 あらたな変成設備の構築?


高配変圧器 66kV降圧6.6kV
断路器下は絶縁架台

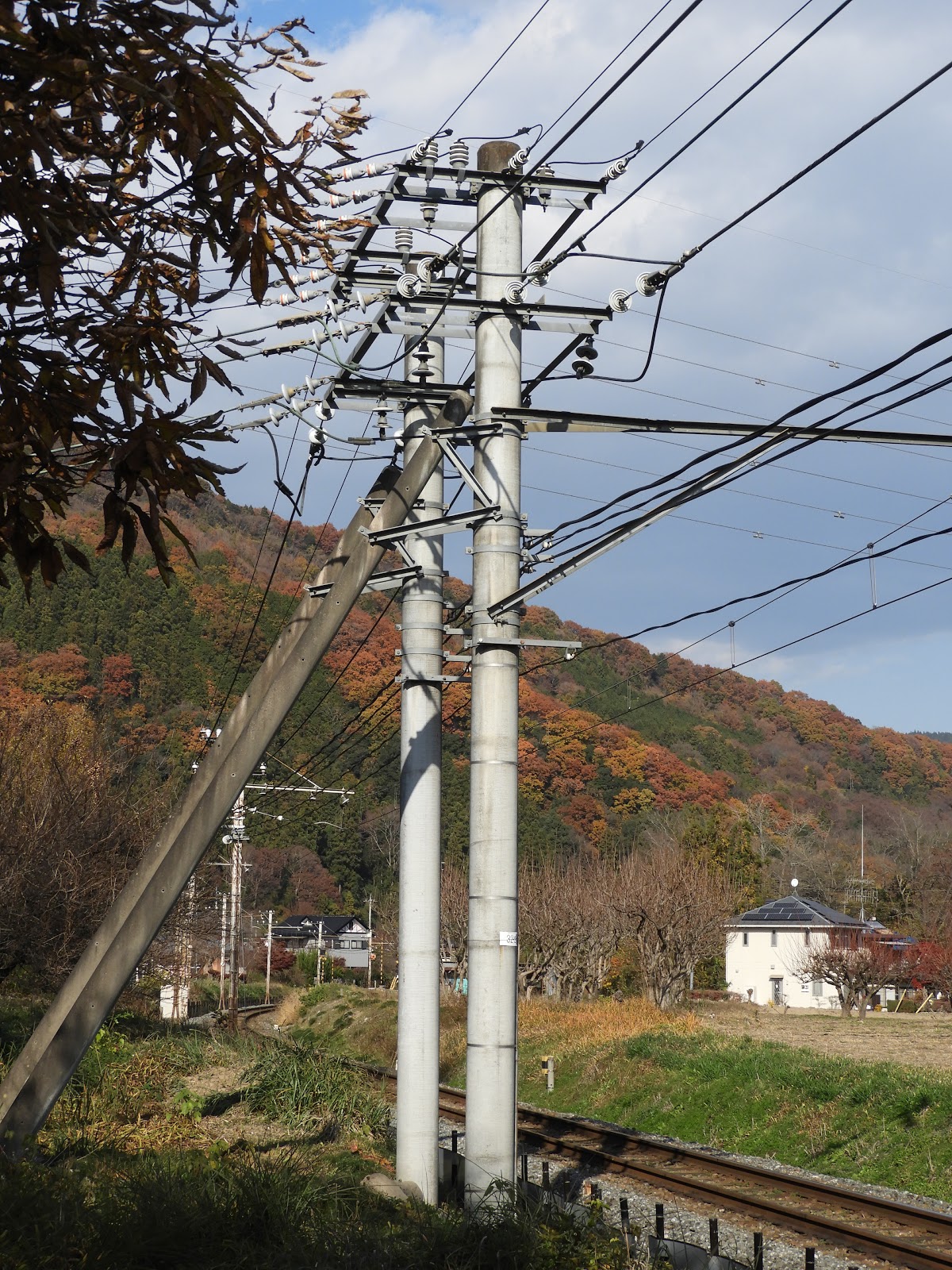

き電線引き出し 架線柱

き電線は、3条一括 秩父方

き電線は3条一括

き電線引き出し鉄構
延長き電用の断路器(動力式) 特殊ブレード


拡大 延長き電用断路器(動力式)

直列リアクトル

インピーダンスボンド中性点に帰線がつながる
