新仙台基地補助き電区分所 ATき電系
グーグルマップで表示名がでないアプローチ：岩切駅もしくは新利府駅だが歩く距離が長い
一部 仙台基地変電所と施設がかぶる
 |
| SSPは上下線で2個のATがある。 89FTがタイき電用負荷断路器を示す。 |
 |
| 下り線側 き電区分設備 右にAT 3回路断路器 VTは2タイプ、一部CTも見える |
 |
| 上下タイき電用負荷断路器 トロリ線とATフィーダー線 |
 |
| 上り線側 き電設備 下り線側と同じ構成 仙台基地変電所とは、分離している。 |
 |
| 下り線側 き電設備の横から仙台基地変電所からのケーブルヘッドが立ち上がり2回路に分かれる 但し、補助き電区分所とは関係ない独立した設備 |
 |
| 拡大 奥にAT 左に3回路断路器が見える |
 |

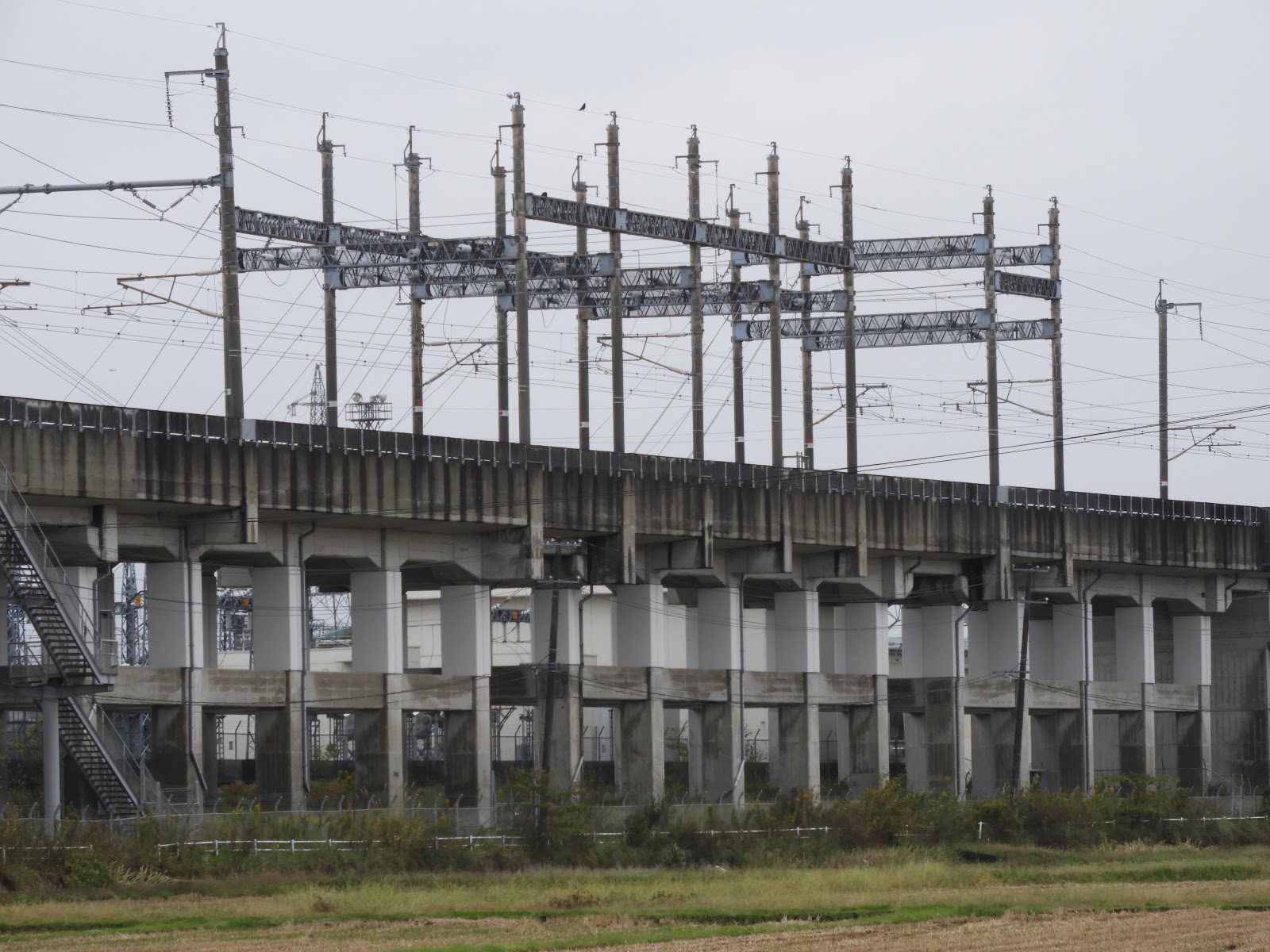

| 中央の鉄構が補助き電区分所の範囲 右奥は仙台基地変電所のSN部（中セクション）用鉄構 |
 |
| ATき電線は、SN部を通過して補助き電区分所の鉄構へつながる |
 |
| エアーセクション間をつなぐき電線 |
 |
| このエアーセクションが補助き電区分所のき電範囲 |
 |
| 補助き電区分所から立ち上がったき電線がブラケット部よりトロリ線に繋がる |
図 3.4.8は、日本鉄道電気技術協会編 変電所一般 き電変電シリーズより引用
