1156. 東武鉄道 野田線 塚田変電所 野田線complete、東武鉄道 全線complete

 塚田変電所



アプローチ：塚田駅　容易

受電：花見川変電所発TEPCO船橋線No.22分岐TEPCO東武塚田線　66㎸　2回線受電

き電：野田線 Zセクション

変成設備：不明　全屋内式

高配設備：不明　全屋内式

66㎸　2回線受電

受電最終鉄構　断路器

C-GIS盤で直接受電　
天井にブッシングがついているのは、JR東日本の千葉方面で多く見かける

き電線引き出し部

左から　六実方上下、Zセクション、船橋方上下　但し上下一括き電

この真ん中のZセクションがどこから引いているか不明

奥の鉄構部分ではZセクションき電線が消えている

手前　船橋方架線柱　き電線上下　但し上下一括き電

変電所き電線引き出し口　奥　船橋方　手前　六実方
Zセクション終端

変電所　手前六実方　表示　Zセクション

六実方面

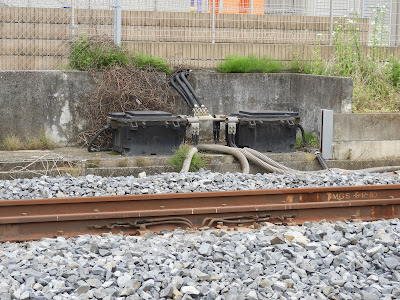

インピーダンスボンド中性点に繋がる帰線

船橋方面
インピーダンスボンド中性点に繋がる帰線

六実方にＺセクションがある

Zセクション　六実方終端　
右架線柱　両端2条き電線は六実方上下　中心1条き電線はZセクション

参考資料
渡部 洋平；鉄道事業者の電車線路設備：鉄道と電気技術,Vol.32,No.3,pp51-55,2021
関根 利文；東武鉄道の本線電力管理システム：鉄道と電気技術,Vol.22,No.2,pp.17-22,2011
千徳 通利；現場だより　東武鉄道　杉戸電気管理所：鉄道と電気技術,Vol.21,No.7,pp.71-74,2010
東武鉄道（株）電気部電力課；電力設備の概要：鉄道ピクトリアル,Vol.58,No.1(臨増),No.1,pp106-109,2008
東武鉄道（株）電気部電力課；電力設備の概要：鉄道ピクトリアル,Vol.68,No.8(臨増),pp94-97,2018
