新発田き電区分所
アプローチ：新発田駅 容易
白新線・羽越本線の合流点 村上方は加治まで複線
白新線・羽越本線 両方からきた１本のき電線を、き電区分所でタイ接続して加治方に複線上下で２本で流す。最初はタイポスト（TP）であったがき電区所の昇格
手前 新潟寄りに白新線。羽越本線ともに本線き電用の断路器と区分用エアーセクションがある。
白新線は、動力式断路器、羽越本線は、手動式断路器
参考文献
手塚 房男；日本国有鉄道羽越本線電化変電設備：明電舎時報:1973,Vol.112,pp.19-23
白新線は、動力式断路器、羽越本線は、手動式断路器
 |
| 文献から引用 直流部分は現在と変わらず |
 |

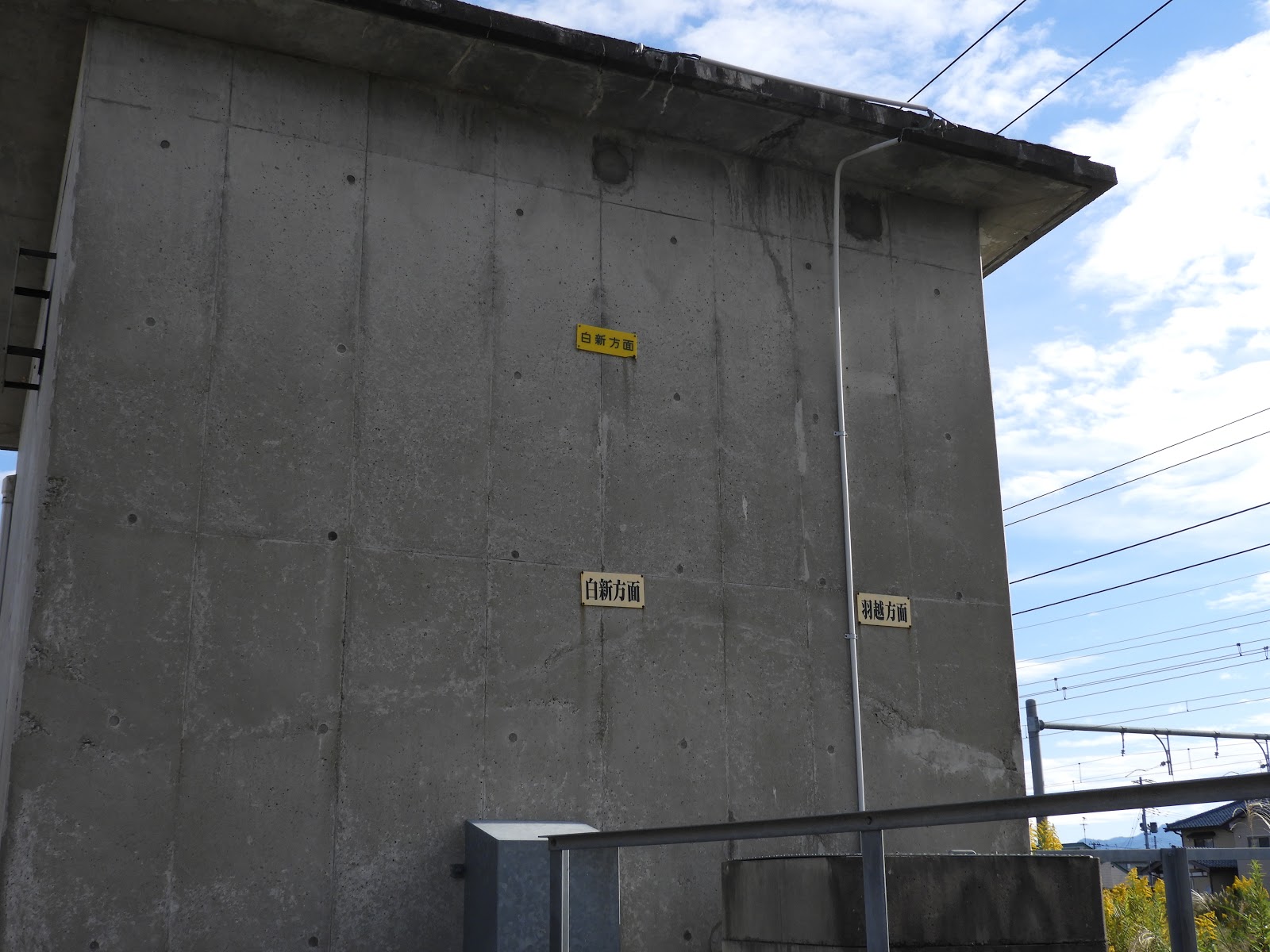

| 直流高速度遮断器が収納された建屋 |
 |
| 白新線・羽越本線のき電線がつながる |
 |
| 白新線・羽越本線のき電線がつながる T接続 羽越本線が主となる |
 |
| 以前は、架空き電線だったが、ケーブルに切り替わったようだ |
 |
| 新津方 羽越本線のエアーセクションと き電線断路器 手動式 |
 |
| 新津方 羽越本線のき電線断路器 手動式とセクション標識 |
 |
| 羽越本線を貨物が通過 |
 |
| 白新線のエアーセクションとき電線断路器 動力式 列車の通過量は、白新線が断然多い |
 |
| 動力式断路器 |
参考文献
手塚 房男；日本国有鉄道羽越本線電化変電設備：明電舎時報:1973,Vol.112,pp.19-23
