長野原変電所 吾妻線
グーグルマップで表示目が出ないアプローチ：長野原草津口駅 容易
66㎸ 2回線受電
変成設備2組
八ッ場ダム建設のため吾妻線が付け替えられて新しくバイパス沿いに建設
 |
| 上信線分岐 |
 |
| 2回線受電 |
 |
| 所内母線 右 オレンジキャップMOF 避雷器は、樹脂モールドタイプ |
 |
| MOF |
 |
| オレンジキャップMOFから断路器を経て遮断器 |
 |
| 所内母線 |
 |
| 変成設備3000kVA 2組 |
 |
| 直列リアクトル手前 奥 変成設備 |
 |
| 変成設備 整流用変圧器とシリコン整流器 3000kVA/組 |
 |
| シリコン整流器3000kVA 2000A 1500V |
 |
| き電線引き出し |
 |
| 延長き電用断路器は「開」 |
 |
| 左右 き電線 真ん中 延長き電用断路器 |
 |
| き電線が左右に分離 左 渋川方 右 大前方 |
 |

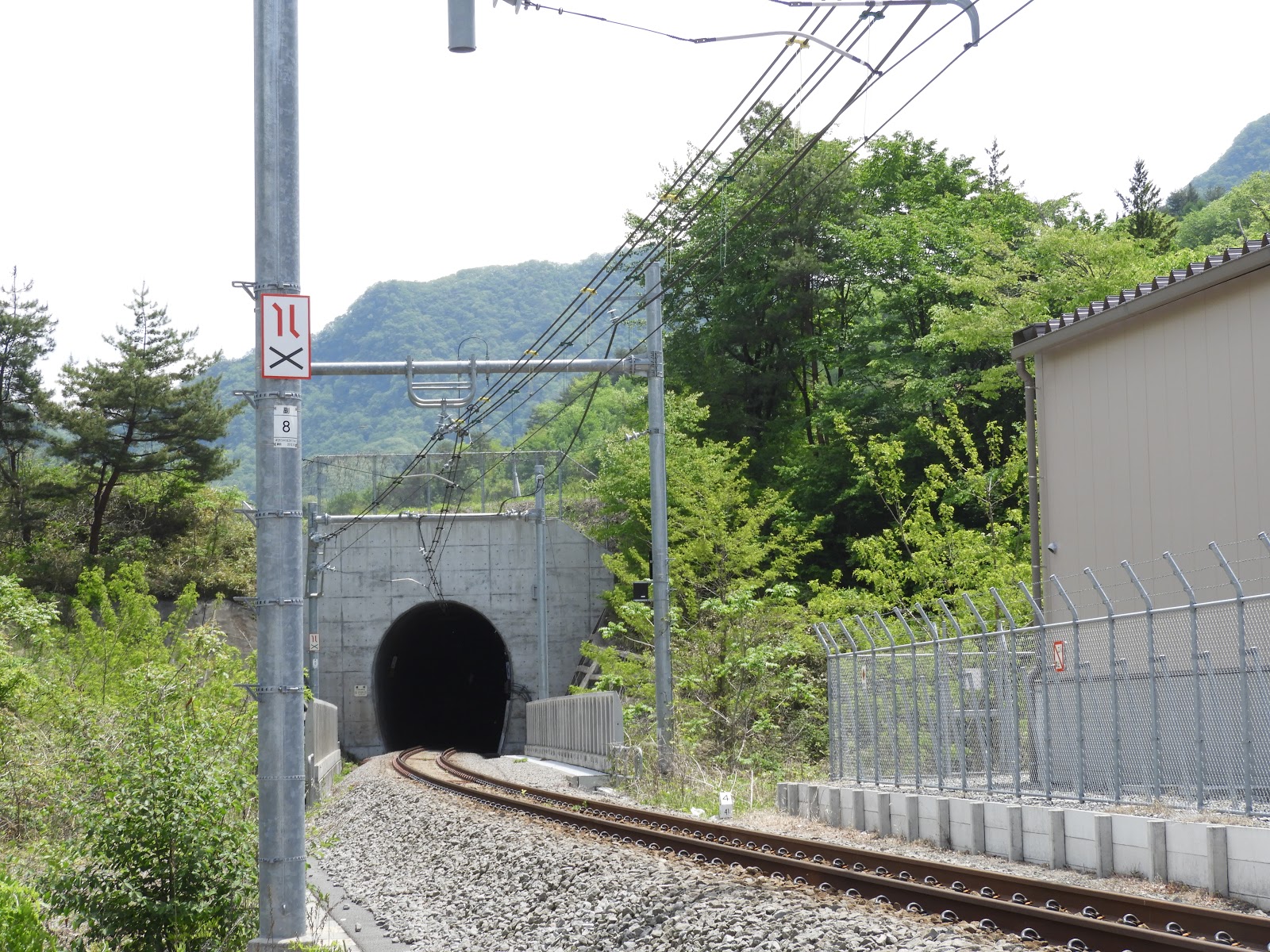

| 変電所直下のセクション |
