恵み野変電所
2022年1月時点の上空からの画像 旧変電所
しばらくすると最新版に入れ替わる可能性大
アプローチ：恵み野駅
受電：北海道電力 島松支線 66㎸ 2回線受電
き電：JR北海道 千歳線
2020年 建替え終了 旧変電所内に構築 旧変電所は1990年に割り入れし新設
過去の変遷
旧 恵み野変電所画像 66㎸ 1回線受電時
|
| 上記画像の同部分の切り取り画像（保存比較用）66㎸ 1回線受電 |
個別画像2022年1月時点のGoogle Street View 上記画像から切り取り保存
旧恵み野SS設備 66㎸ 1回線
|
| 左 66㎸受電部とスコット結線変圧器、直列コンデンサ部 |
|
| 旧恵み野SS設備 力率改善用コンデンサと放電コイル、GIS化された遮断器 |
|
| 旧恵み野SS設備 GIS化されたATと遮断器、中心部分の四角い箱はGP装置 |
過去の鷲別変電所・沼ノ端変電所の給電・き電系統図
|
鷲別、沼ノ端変電所の系統 現在「快速」エアポートの増発により千歳補助き電区分所がき電区分所に変更、恵庭ATPと北広島き電区分所間に恵み野変電所が割り入れられている。
また恵み野変電所ができたため北広島き電区分所は、北広島ATPになっている。新札幌き電区分所はAT、BTの境界に位置する。恵み野変電所ができる前は、白石変電所からのBTき電を新札幌き電区分所でATにして北広島き電区分所まで給電していた。
恵み野変電所は、割り入れ新設後さらなる快速エアポートの増発のため再度強化されている。66㎸2回線化 室蘭ー沼ノ端間の貨物がDF200が受け持ち、電車は数えるほどしか運行してないことを考えると、将来的にJR北海道は千歳線千歳まで電化を継続、千歳ー室蘭間は非電化化する可能性がある。鷲別、沼ノ端変電所とも開業当時の設備のままであり、そろそろ設備更新の時期となるはず。
新千歳空港の改良工事、空港乗入れ線の複線化を見据えて設備投資をするならば、千歳ー室蘭間は非電化化する可能性が高いと踏んだ。
ここ
|
|

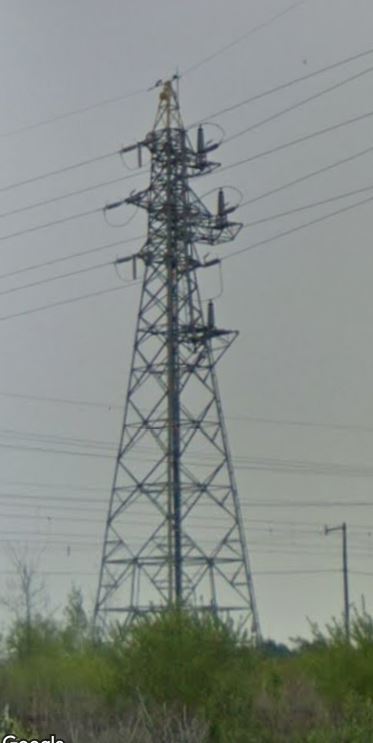

2018年時点の恵み野変電所受電鉄塔 66㎸ 1回線 |
|
|
2021年時点の恵み野変電所 66㎸ 2回線受電 左側が増設部分 |
66㎸2回線受電部
|
|
66㎸2回線受電 島松支線分岐 |
|
|
右側が1990年当時増設 左側が2019年時に増設 |
|
|
受電ケーブルCVT地中化 右のケーブルが新しい |
|
|
1990年初期の恵み野変電所受電ケーブル 2号線 |
|
| 2019年 改築時敷設ケーブル 1号線 |
|
| 線路沿いを変電所まで |
|
| 踏切部で人孔で横断 |
|
| 線路向こうから変電所側に移動 |
変電所主要部分
|
| キュービクルのVCT部に引き込まれる |
|
|
両端のキュービクルがVCT（MOF）部その次がEVT盤、その後の4盤2回線用の遮断器・断路器盤、旧変電所にあった力率改善用のコンデンサ、リアクトル、放電コイルは見当たらない
また 直列コンデンサも見当たらない。建屋内に収容されているのか？それとも最近の車両は力率が１に近づき必要なくなっているのか？
|
|
|
き電用変圧器 Ftr1 スコット結線 66㎸降圧44㎸、三次巻き線付き6.6ｋV |
|
|

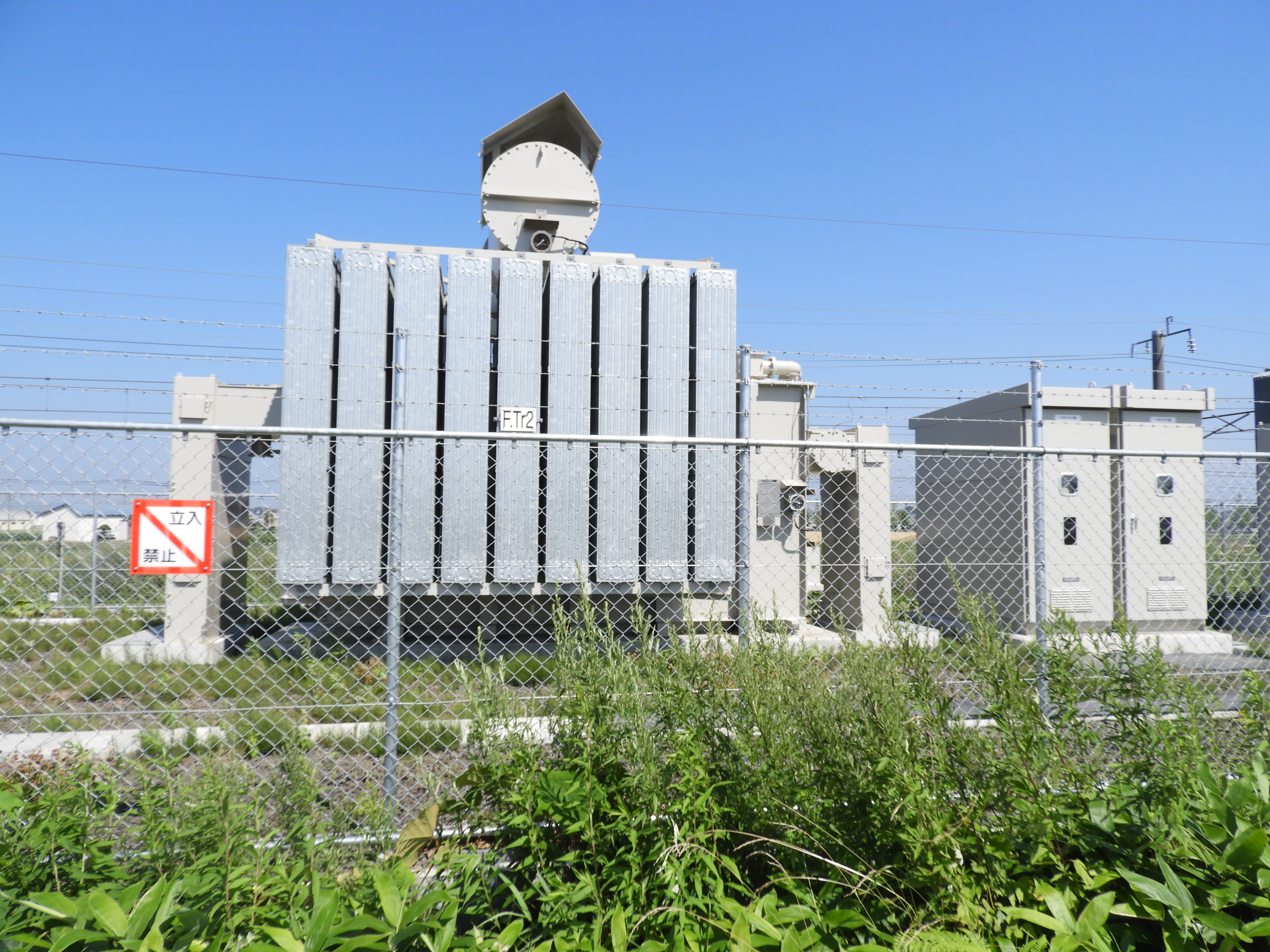

き電用変圧器 Ftr2 スコット結線 66㎸降圧44㎸、三次巻き線付き6.6ｋV
左側が44㎸側 右が66㎸側 |
|
|
スコット結線変圧器 3次巻き線付き
35,000ｋVAはかなり大きな変圧器 普通は30,000kVA |
|
| 三次中性点N 6.6ｋVにNGRが繋がる |
 |
| NGR盤 FTｒ1、FTｒ２用 |

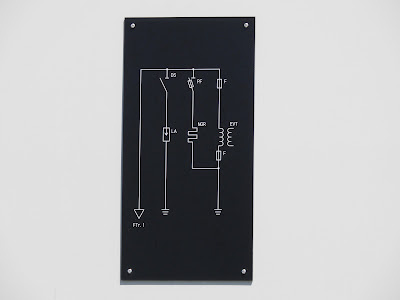

 NGR盤の盤面表示 |
| EVT＝接地電圧変成器 NGR＝中性点抵抗器 LA＝避雷器 F＝ヒューズ PF＝高圧限流ヒューズ DS=断路器 で構成 66㎸降圧44㎸が6.6㎸混蝕時 連結遮断器で回路を保護 |
|
|
沼ノ端変電所側AT（単巻変圧器）上下専用 GP装置は個別設置 |
|
|
白石変電所側AT（単巻変圧器） GP装置は個別設置 |
|
|
AT部分 全体構成 右 沼ノ端変電所方 左 白石変電所方 |
旧恵み野変電所残置機器類
|
|
旧恵み野変電所受電端 正面四角はMOF 残置設備 左 遮断器、断路器GIS |
|
|
旧恵み野変電所 残置設備 受電端からスコット結線変圧器へ |
|
|
旧恵み野変電所 残置設備 直列コンデンサ部 |
|
|
|
旧恵み野変電所稼働時の構成 左 66㎸受電部とスコット結線変圧器、直列コンデンサ部 上記画像と比較 |
デッドセクション部
下り線方
|
|
上り線方 踏切から俯瞰 奥 恵み野駅 赤丸部分 |
|
| 下り線側 デッドセクション 変電所裏に位置 |
|
| 変電所裏の下り線側デッドセクション開始点 |
|
|
|
|
| トロリ線引き止めは改良楔型 |
|
| 上り線側デッドセクション 踏切部から俯瞰 |
|
|
上り線側デッドセクション 踏切部から俯瞰 |
参考資料
漢人幸夫：千歳線.室蘭本線・池ノ端間送変電設備について；1980：電気鉄道,Vol.34,No.10,pp.16-19（池ノ端と資料上に書かれているが沼ノ端の間違いであろう）
