中神タイポスト運開とTC型エアーセクション
お節にも飽きてきたところで東京の話題
前記事
2020年6月の記事 まだこの時は半信半疑だった
2020年11月の記事 タイポストが置かれることに確信が持てた。
その後、新しい架線柱が建植され、き電線の引込部分が完成
2021年6月の記事
 |
| 断路器盤までき電線が敷設されてきた。 |
 |
| 上下線き電線は断路器盤にまだ繋がれていない |
 |
| き電線が接続点まで昇ってきている |
 |
| 材木で仮固定 |
 |
| あともう少し |
2021年秋 やっとタイポストから引き出されていた き電線が、青梅線き電線にT接続された。
 |

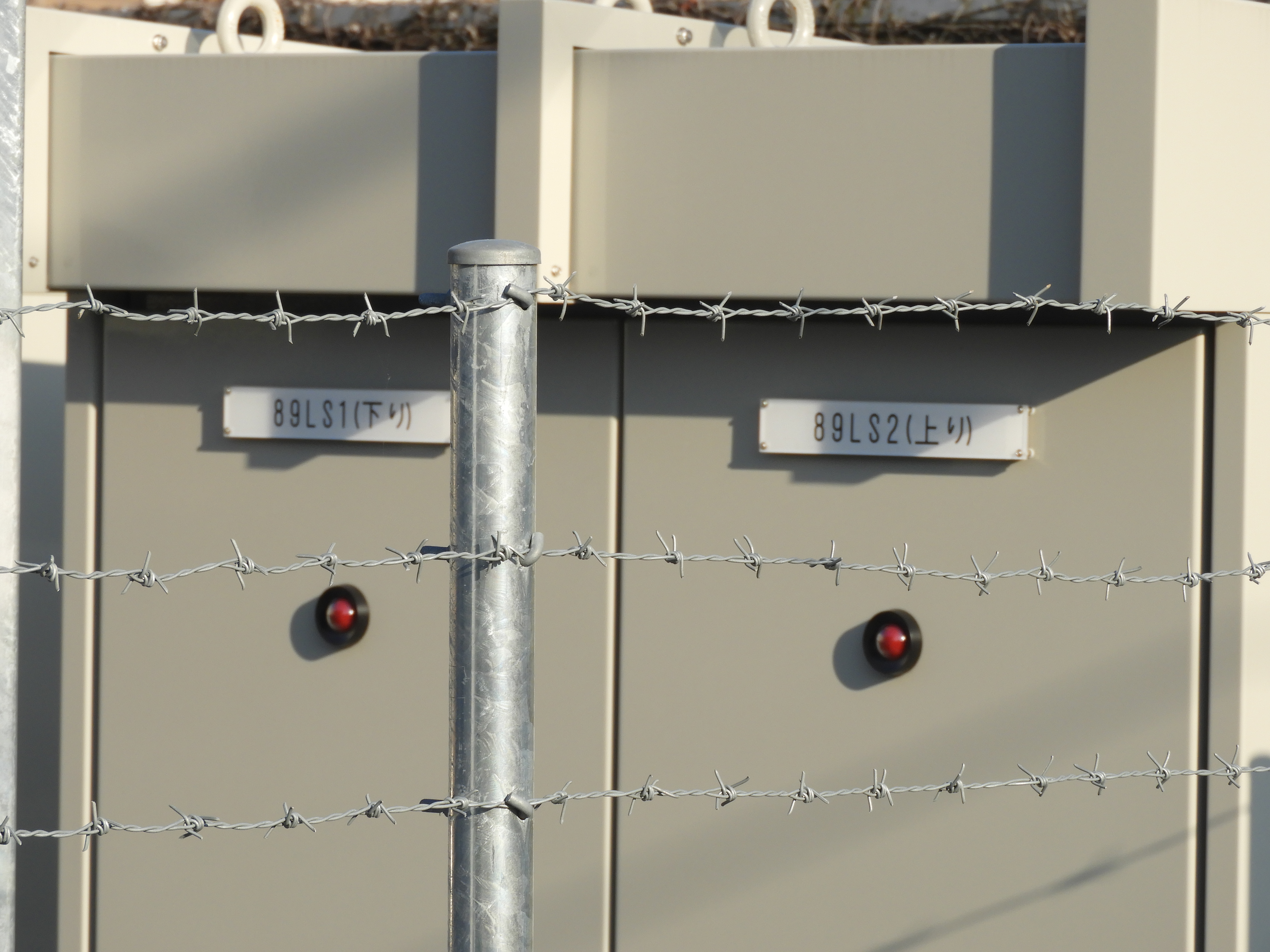

| 断路器収容盤 |
 |
| 断路器ならDSだがLS（ラインスイッチ）2極一括切替 |
 |
| コルゲート管が上り線側 軽量プラスチックトラフが下り線側 |
 |

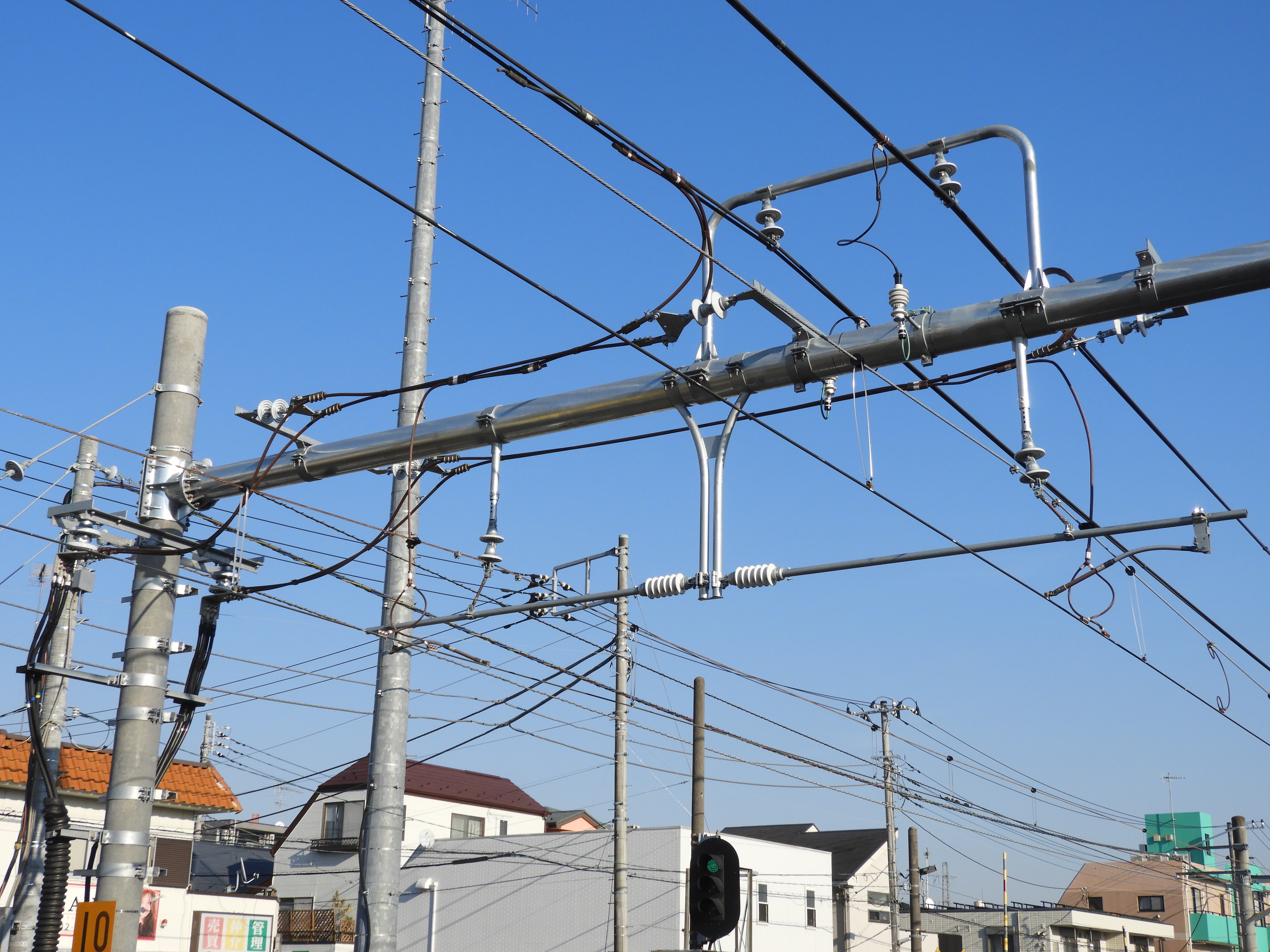

| 青梅線 き電線にT接続 き電線分岐も同じ場所についている |
 |
| 中神タイポスト完成まで1年以上 運開と書いたが、T接続しただけかもしれない。理由は以下に |
TC型エアーセクションの現状
TC型エアーセクションはまだ設備されていた。
エアーセクションに大きな電位差が発生する部分で停車時、再運行時のトロリ線溶断を防ぐ機構だが、タイポストが稼働していれば上下一括き電状態になるので必要はなくなるはず。
 |
| TC型エアーセクション 青梅線下り線方 |
 |
| TC型エアーセクションの片側 |
 |
| TC型エアーセクションのもう一方の片側 トロリ線を挟み込んで放熱対応 |
 |
| エアーセクション開始部分 |
 |
| 対行車両からみたTC型エアーセクション（車中） |
 |
| TC型エアーセクション 導入部（車中） |
 |
| TC型エアーセクション下から見上げたところ（車中） |
