2018年6月4日

805. JR東日本 越後曽根変電所 越後線

越後曽根変電所


グーグルマップで表示名がでない
アプローチ;越後曽根駅 容易だが歩く
き電:越後線
直線的に配置
受電:東北電力 升潟線よりT分岐

東北電力 66㎸ 1回線受電

最終受電鉄構前の送電鉄塔
66㎸にして立派

長幹碍子の利用だが、碍子の長さが違う


左 最終受電鉄構 断路器、遮断器、MOFの順

左 遮断器、MOF、避雷器、整流用変圧器の順

逆側から俯瞰

直線的な配列

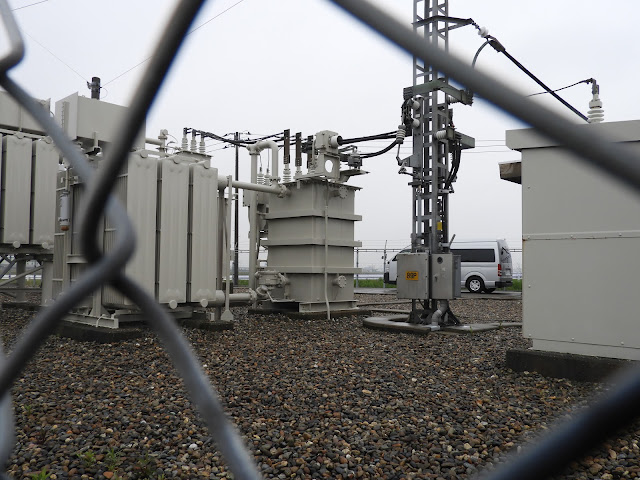

右 整流用変圧器と油浸シリコン整流器(微量PCBは?)




66㎸降圧1200Vの出力端が特殊な形状

油浸シリコン整流器 左 入力端 右 出力端 正極にCTと避雷器

油浸シリコン整流器 右 入力端 左 出力端
負極は、すぐ隣の正極、負極母線断路器へ

右 正極負極母線断路器とキュービクル式の電力沪波器
頭のてっぺんにケーブルヘッドがある珍しい電力沪波器


正極負極母線断路器から正極にFl電力沪波器が繋がる
右 直列リアクトル 左 電力沪波器(Fl)
正極負極母線断路器からの正極が建屋に引き込まれる



正極負極母線断路器 正極からのき電線が
建屋に引き込まれる


建屋内の母線から直流高速度遮断器を経て
内野方と吉田方にき電線が引き出される

建屋内の母線から直流高速度遮断器を経て
内野方と吉田方にき電線が引き出される


右 内野SS方 左 吉田SS方にき電線が分かれる

インピーダンスボンド中性点に繋がる帰線

エアーセクションまでき電線が延びる

参考文献

図2 送電き電系統図(一部追記改変)
小坂橋 光; 越後線、弥彦線(弥彦-東三条間)電化設備:電気鉄道,1982,Vol.36,No.10,pp.3-6
