2019年11月18日

933.. 仙台市交通局 仙台市高速鉄道 宮城野通変電所 東西線

宮城野通変電所
#直流、#変電所、#シリコン整流器

工事中の画像
南出口部分の地下に変電所

アプローチ:宮城野通駅 容易
東北電力 66kV 2回線受電 シリコン整流器3000kW×2
地下1階主要機器と換気機械室 地下2階主要機器と制御室
インバーター式回生電力吸収装置(800kW)が設備 インバータは変電所母線66kV系に返送
66kV連絡送電線で青葉山変電所へ供給


地上部は、換気機能をもつ

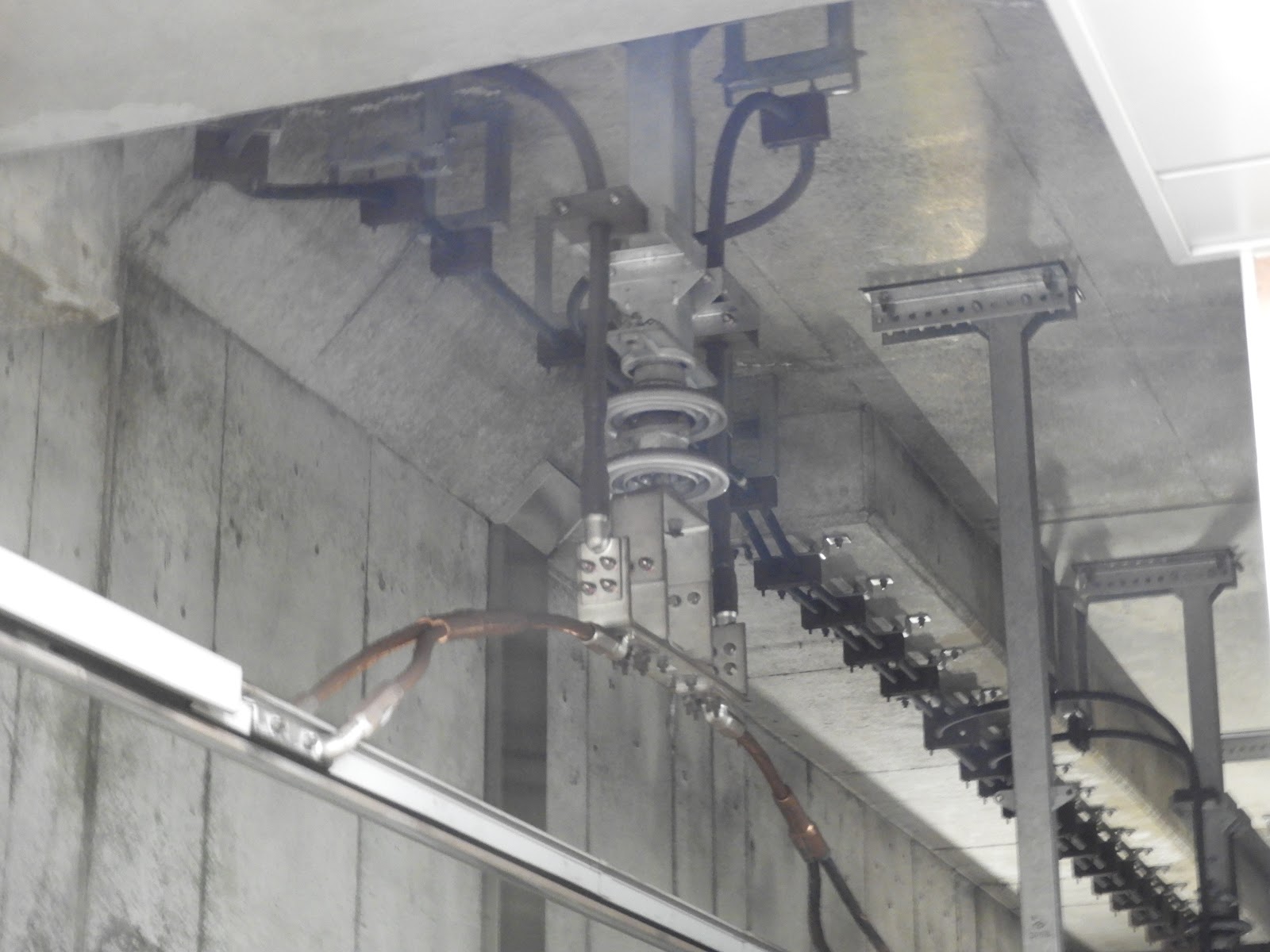

剛体架線にき電線が繋がる
電車線区分標

拡大

剛体架線にき電線が繋がる

左下にインピーダンスボンド 中性点に帰線が繋がる
下部のトラフは連絡送電線が収容されている

66kV 青葉山変電所への連絡送電線 1回路
