新田変電所
|
Google Street View
受電：TEPCO六郷変電所22kV
き電：東急 多摩川線 Tき電 シリコン整流器3,000kW×２ 変電所付近にエアーセクションは無い
|
|
2014年当時 屋外22kV受電設備があった Google Street View
|
|

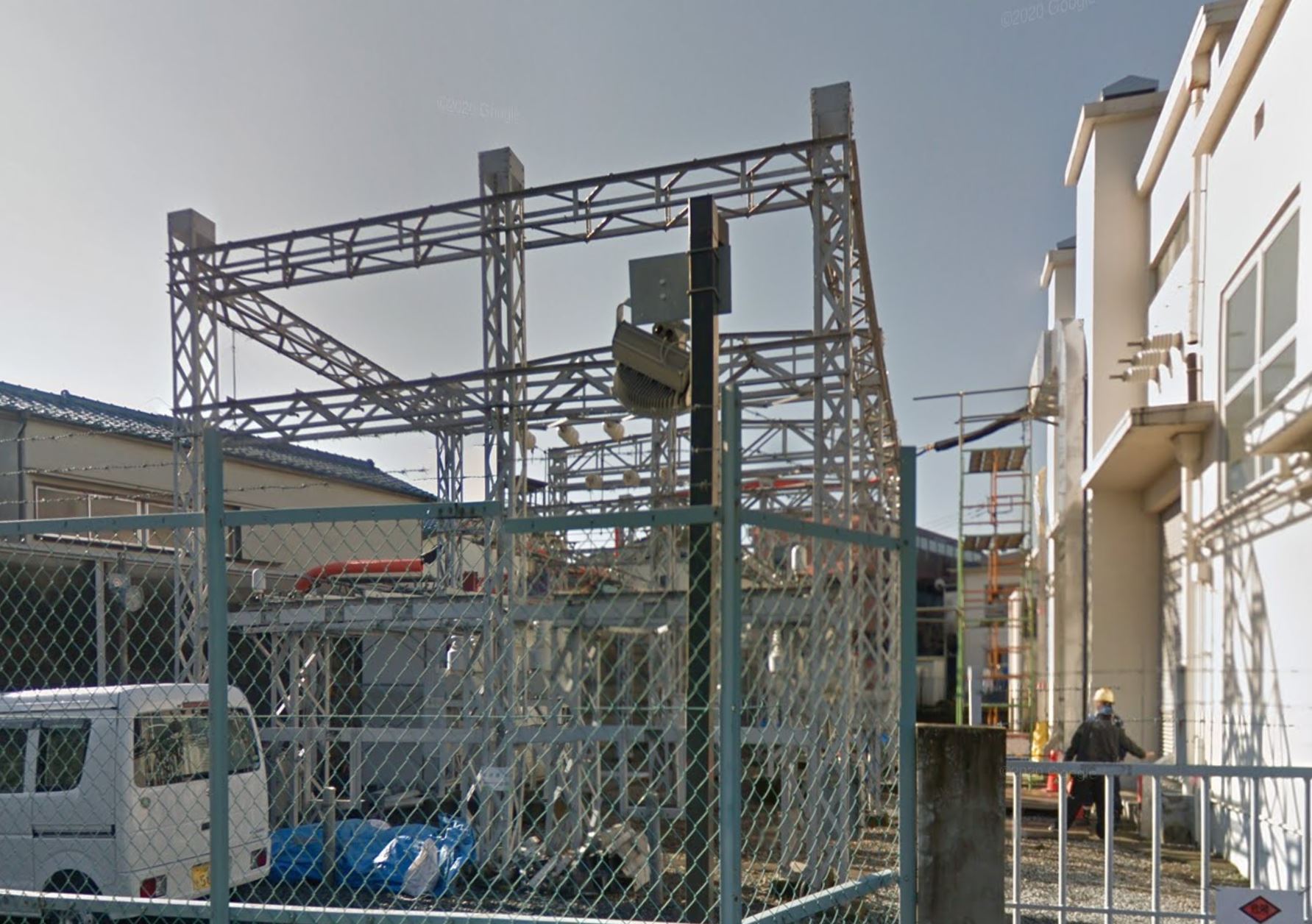

2015年当時 屋外22kV受電設備 変電所建屋内に収容工事中 Google
Street View
右 建屋の22kV受電ブッシングは切られている
|
|
|
シリコン整流器は建屋内収容 Google Street View
|
 | | シリコン整流器3,000kWと奥に整流用変圧器 ×２ |
 | 建屋の22kVブッシングはそのまま
|
 | OT及び引込盤 これは2014年当時からあった
22kV降圧6.6kV |
|
 |
銘板拡大
|
 |
| 変電所 き電線引出部 上部6回線がき電線 その下左2回線×２が帰線 |
 |
き電線6回線 左4回線は左断路器を経て多摩川開閉所方のき電線にT接続
右2回線は右断路器を経て蒲田方に引き出されている |
 |
多摩川開閉所からの２回線はそのまま変電所鉄構を通過
そして変電所からのき電線がT接続 |
 |
右 蒲田方き電線上2回線が新田変電所から引き出された2回線 下2回線が多摩川開閉所からの２回線で新田変電所から引き出された4回線が2回線ごとにT接続そのまま変電所鉄構を通過 上下き電線がタイ接続 |
 |
| 帰線が繋がるインピーダンスボンド中性点 東急はカバーが掛けてある |
 |
| レール側帰線ケーブル325㎟ |
 |
| 右 蒲田側き電線4回線が同一き電 池上線の末端が蒲田開閉所なので新田変電所からも供給 |
 |
| き電線4回線（同一き電）は蒲田開閉所まで伸びる |
 |
多摩川線には下2回線で供給 上下一括き電
上の2回線も蒲田駅付近までは、そのままで蒲田開閉所付近で4回線が合流する |
参考資料（順不同）
松原優平；鉄道事業者の変電設備（17）：鉄道と電気技術Vol.35,No.2,pp.82-85,2024
