2021年6月3日

1060. 相模鉄道本線 三ツ境変電所

 三ツ境変電所

相鉄グループ 事業案内より引用




アプローチ:三ツ境駅 容易
受電:TEPCO 66㎸
変成設備 シリコン整流器4,500kW×2
高配設備 不明
全屋内式変電所

     沿革  1991年(H3) 4,500kWシリコン整流器×2台
     現在に至る

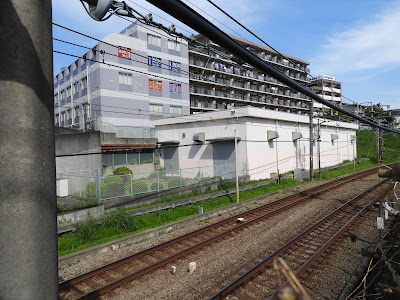

全屋内式変電所

き電線立つ上がり部


海老名方上下と高配海老名方

高配横浜方とき電線横浜方上下

上り線側に繋がるインピーダンスボンド中性点に繋がる帰線

下り線側に繋がるインピーダンスボンド中性点に繋がる帰線


延長き電用断路器

延長き電用断路器
参考資料
相模鉄道 100年史一括ダウンロード 注意51.4MB


小林 宏;相模鉄道二俣川変電所における教育訓練:鉄道と電気技術,VOl.19,No.1,pp.24-27,2008
