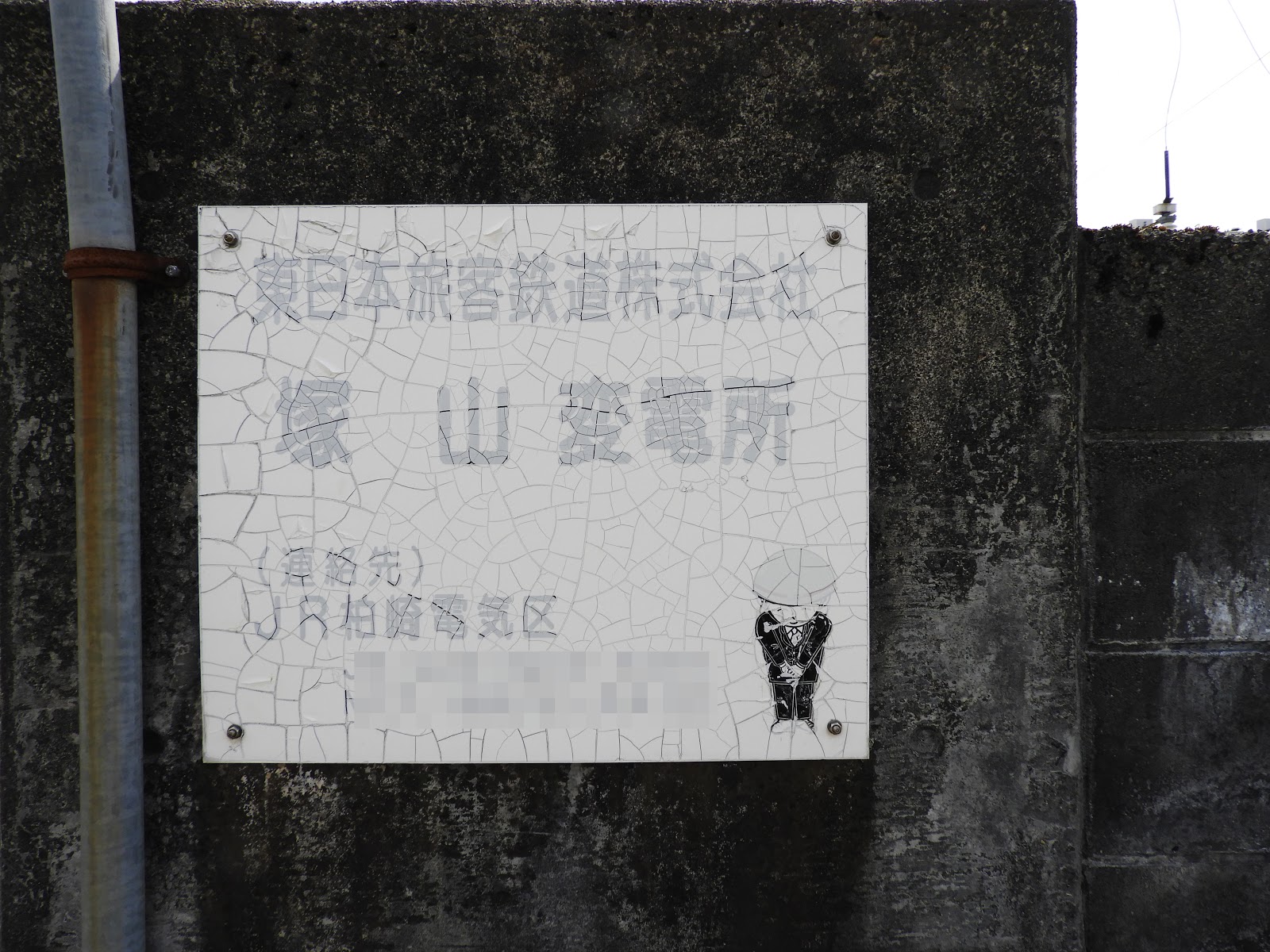

塚山変電所
アプローチ：塚山駅 容易
東北電力 66㎸ 1回線受電
 |
| 66㎸ 1回線受電 |
 |
| 凝縮した配置 |
 |
| 真ん中 円筒形のMOF |
 |
| 所内母線 右 受電端 左 避雷器 奥高配変圧器と整流用変圧器 |
 |
| 奥 整流用変圧器と手前 直列リアクトルSL |
 |
| 整流用変圧器 SRTｒと記すべきだがTM 主変圧器 信越本線はこの表記が多い |
 |
| 奥 整流用変圧器、直列リアクトル、高配用変圧器の順 |
 |
| き電線断路器 Z母線部分 隣の水田から隔壁も無いのでビビる |
 |
| 31、32は延長き電用断路器 |
 |
| き電線立ち上がり |
 |
| 左右にき電線が分かれる |
 |
| インピーダンスボンド中性点につながる帰線 |
 |
| 直流高速度遮断器が収納されたアルミプレハブ建屋 |
 |
| 宮内方エアーセクションにき電線が延びる |
