402.　東京地下鉄　丸ノ内線　新大塚変電所（直流）

新大塚変電所

グーグルマップで表示名がでる。
場所：豊島区西巣鴨2-1931（建設当時の住所）使用年月日S28年10月6日　
アプローチ：新大塚駅　容易
特徴：地上変電所　開業当時の位置　軌道から離れた場所に位置するため小トンネルを設け本線とつなげている
受電：東電目白変電所22ｋV　連絡送電線で茗荷谷変電所・後楽園変電所に送電

参考文献
白井好己；東京地下鉄の池袋・神田間　建設工事と電気設備：電気鉄道：1953,Vol.7,No.7,pp.2019-2023(pp.2-6)

401.　東京地下鉄　丸ノ内線　茗荷谷変電所（直流）

茗荷谷変電所

グーグルマップで表示名がでる。
場所：文京区茗荷谷82番地　使用年月日　S37年3月30日　最近建替えられた
アプローチ：茗荷谷駅　容易
特徴：地上変電所　電車線の電圧降下を軽減および本線停電（定時停電を含む）小石川車両工場にき電を行う
受電：新大塚変電所よりの連絡送電線22ｋV

特徴あるドアノブ

負帰線　引き込み部

参考文献
帝都高速度交通営団；東京地下鉄荻窪線建設史：1967

400.　東京地下鉄　丸ノ内線　後楽園変電所（直流）

後楽園変電所

グーグルマップで表示名がでない。
場所：文京区春日町2-51　使用年月日：S28年12月3日
アプローチ：容易
特徴：後楽園駅　高架下にある変電所　
受電：東電小石川変電所受電22ｋV、新大塚変電所よりの連絡送電線22ｋV1回線

高架下にある変電所

小石川変電所　地中ケーブル引き込み点

負き電線が変電所内に引き込まれる

正き電線引込部

特徴のあるドアの取っ手

参考文献
白井好己；東京地下鉄の池袋・神田間　建設工事と電気設備：電気鉄道：1953,Vol.7,No.7,pp.2019-2023(pp.2-6)

399.　東京地下鉄　丸ノ内線　大手町変電所（直流）

大手町変電所

グーグルマップで表示名がでない。

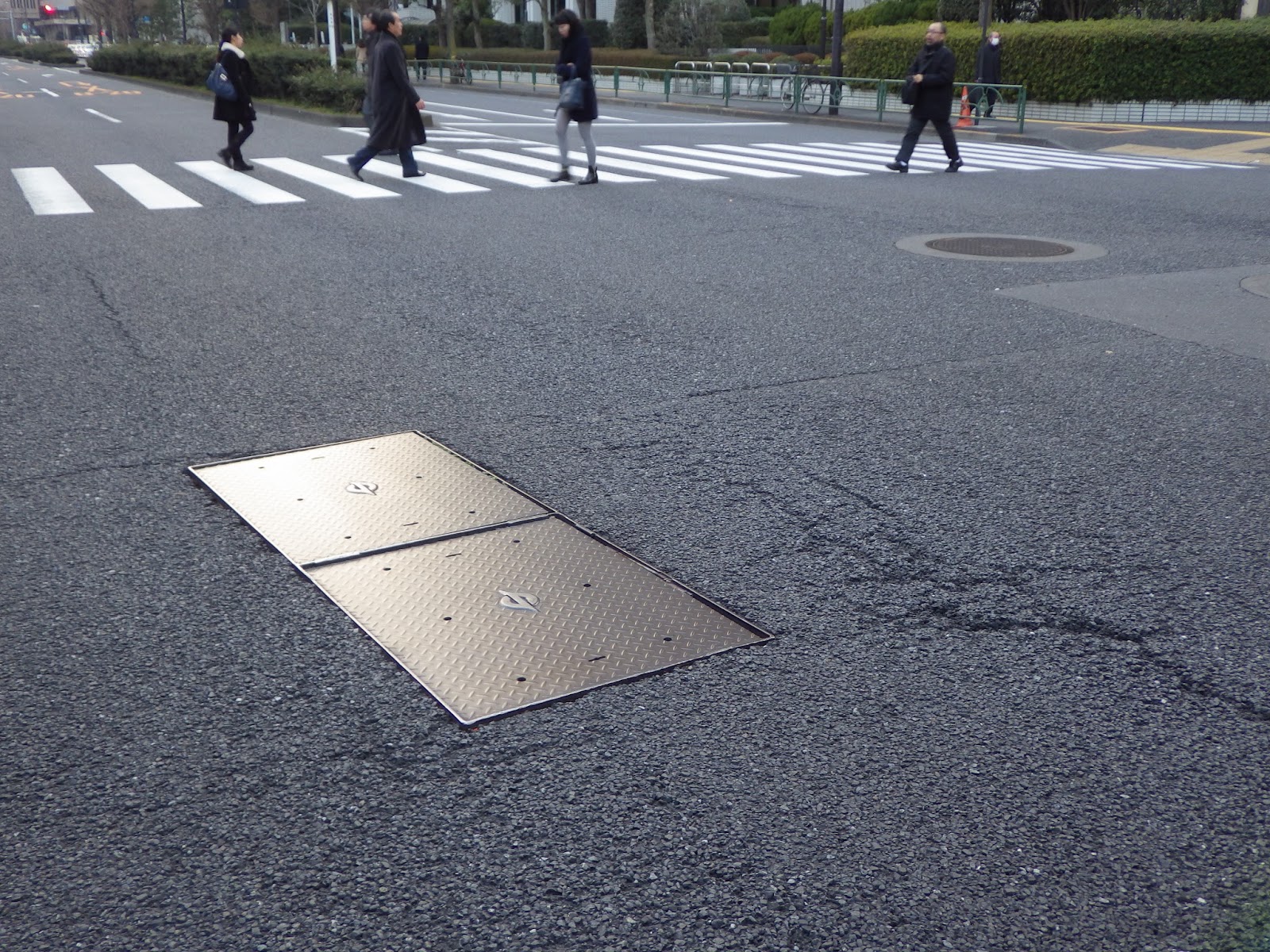

場所：千代田区大手町2-2先　道路下不明だが大手町駅の東京方にあるようだ。
使用年月日：S31年6月25日
アプローチ：不明
特徴：銀座線神田変電所からの連絡送電線が伸びている。地下変電所

黄色オレンジのセクション表示

き電線立ち上がり部

398.　東京地下鉄　丸ノ内線　霞ヶ関変電所（直流）

霞ヶ関変電所

グーグルマップで表示名がでない。
場所：千代田区日比谷公園霞門地下　使用開始：S33年12月25日
アプローチ：霞ヶ関駅　容易
特徴：地下変電所。霞ケ関変電所と明記
受電：赤坂変電所よりの連絡送電線22ｋV

グーグルマップで表示名がでない。
場所：港区赤坂田町1-11（建設時の住所）
アプローチ：赤坂見附駅構内　容易　使用開始日：S31年11月7日
特徴：地下変電所。駅構内にある変電所　赤坂変電所と明記
　　　　当初は、銀座線の変電所のすでに在った変電所を利用せず、新設を予定したが増設して
　　　　共用することとなった。
受電：東電道玄坂変電所発　渋谷変電所　外苑前変電所経由連絡送電線　1回線
　　　東電淀橋変電所発　新宿変電所　四谷変電所経由連絡送電線　1回線
送電：連絡送電線で霞ヶ関変電所　1回線　受送電はともに22ｋV

　　　　

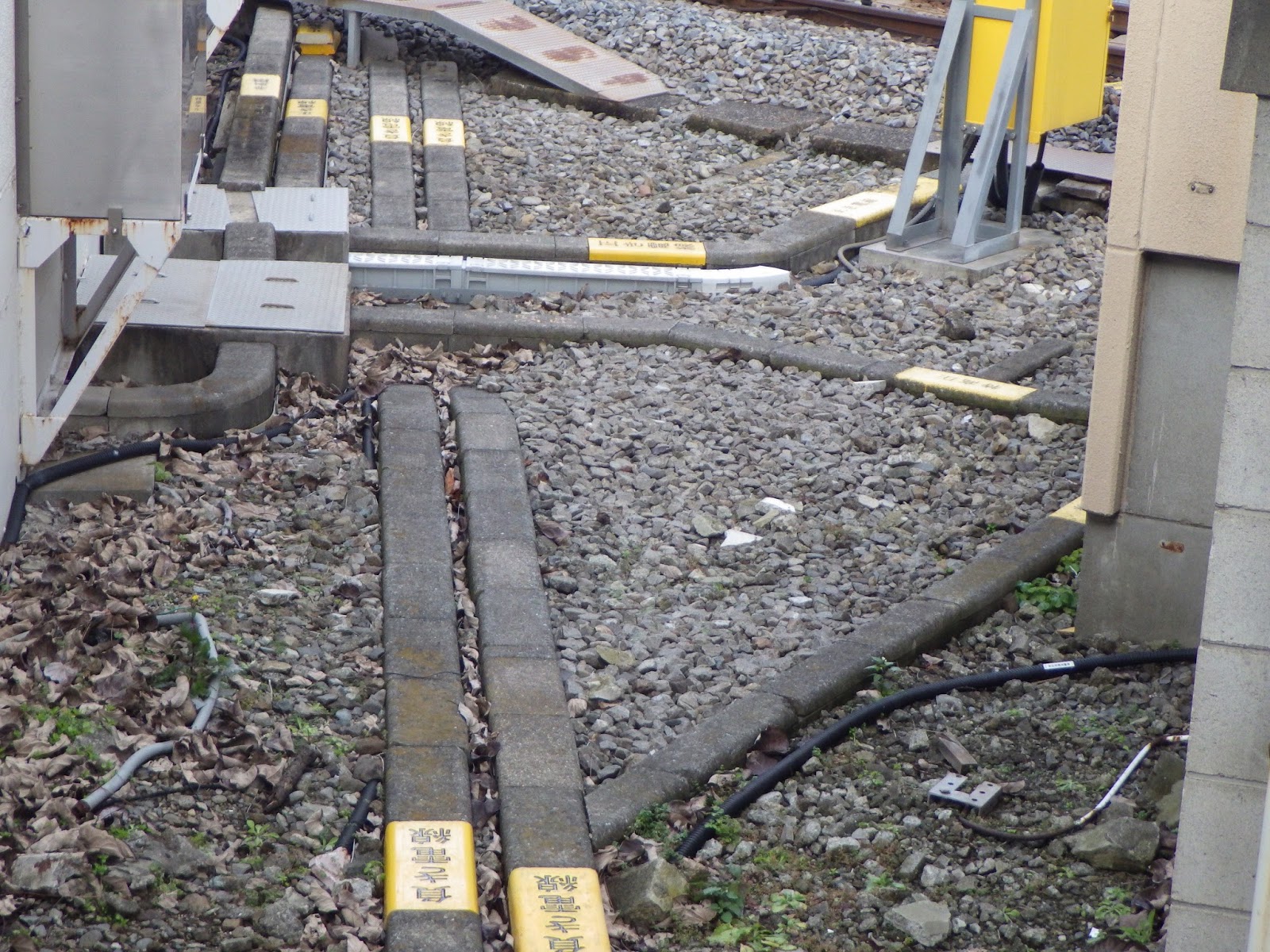

変電所設置時に利用した横トンネル　奥に電車線路

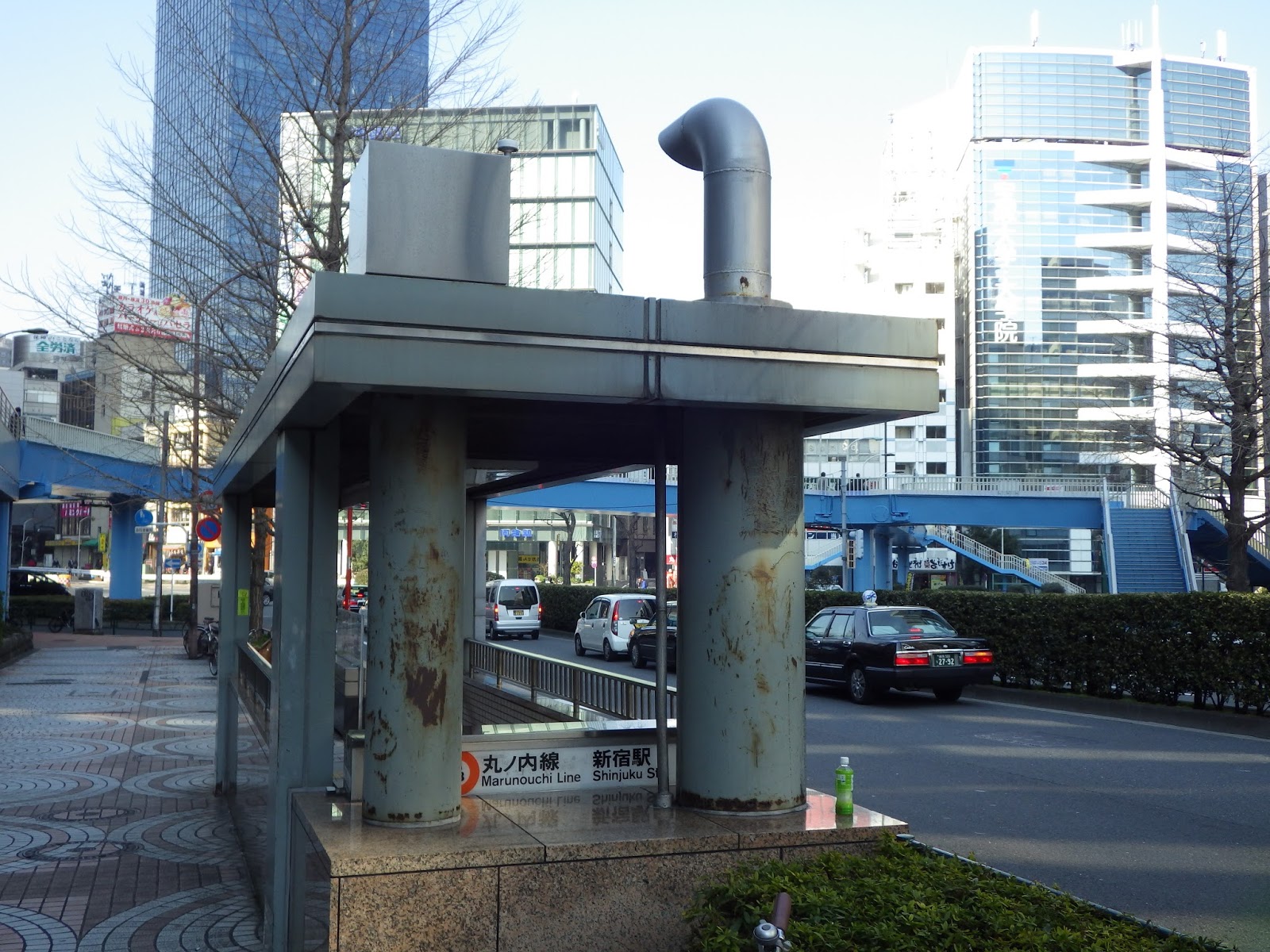

変電所換気口

396.　東京地下鉄　丸ノ内線　四ツ谷変電所（直流）

四ツ谷変電所

グーグルマップで表示名がでない。

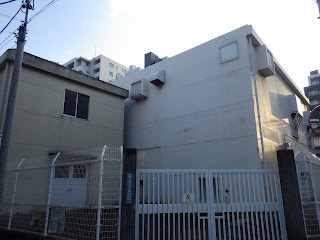

場所：四谷の名前だが四谷三丁目駅にある。新宿区四谷3-8-2　使用開始日：S34年2月20日
アプローチ：四谷三丁目駅容易
特徴：地上変電所。建替えの予定であったが計画が頓挫して元の地上部を利用している。
東電淀橋変電所発　新宿変電所経由連絡送電線22ｋV　赤坂変電所に連絡送電線がつながる
