2015年8月12日

318.　富山地方鉄道　立山線・宇奈月線分岐　寺田変電所（直流）




グーグルマップで表示名がでる
場所：寺田駅
アプローチ：容易




VCBとMOF



寺田変電所



セクションインシュレーター

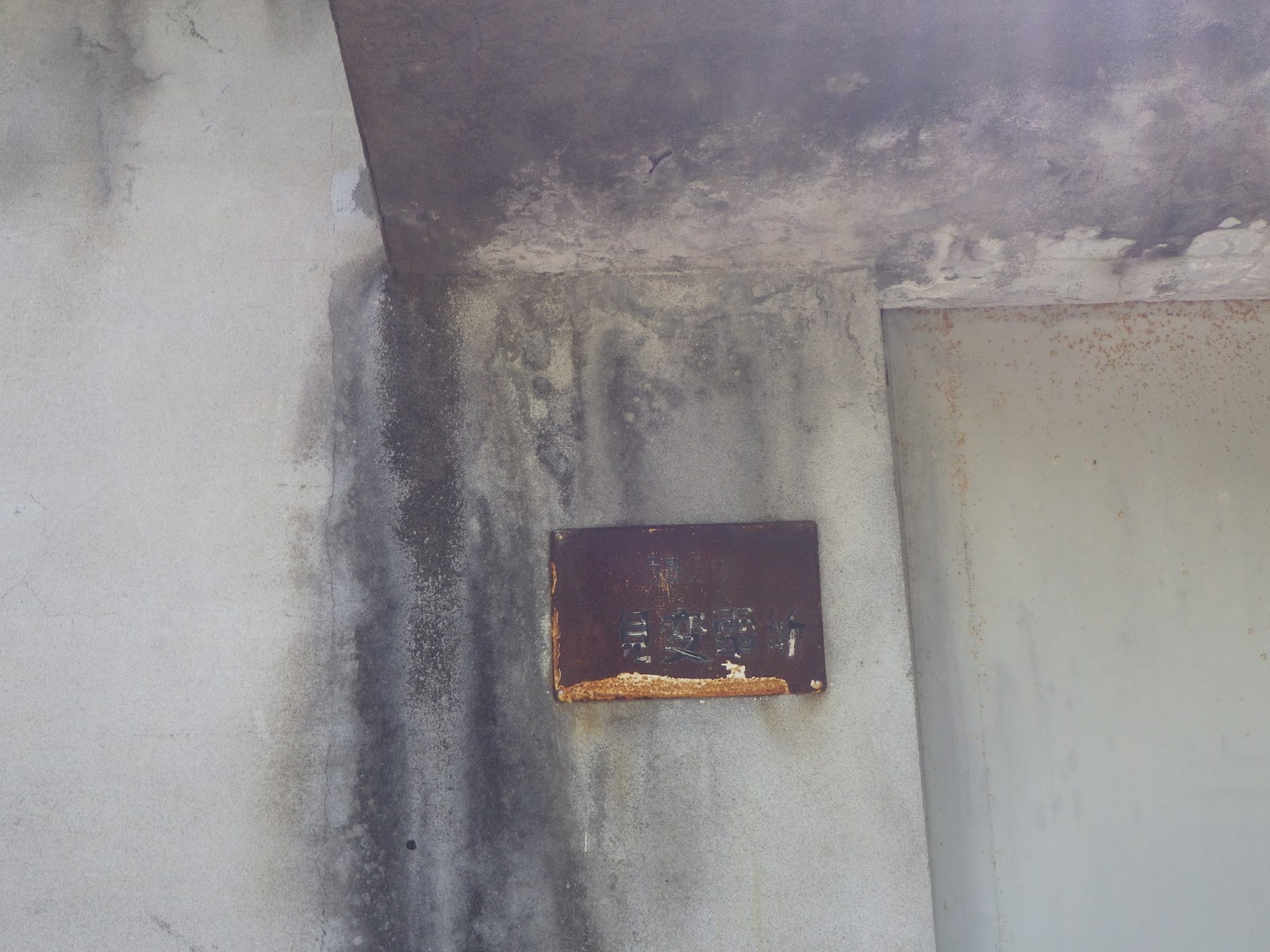

多分　寺田変電所と書かれていただろう

変電所からのき電線

き電線

おまけ
西武レッドアロー　改装車









富山駅
路面電車

剛体架線終端　その後この部分の奥が富山ライトレールと繋がった。

き電部

き電部が設備されている機器箱

変電所からの接続点　変電所は、千歳変電所である。

JR西日本　富山駅　RPCD装置につながる直流区間が併走していないので
レール電位抑制にためのPPCD装置は設置されづ直接建物につながっている
at

317.　富山地方鉄道　立山線　小見変電所（直流）

小見変電所


グーグルマップでは表示名がでない
場所：有峰口駅
アプローチ：容易
旧名称は小見駅

風情がある有峰口駅

駅舎内


継電器室

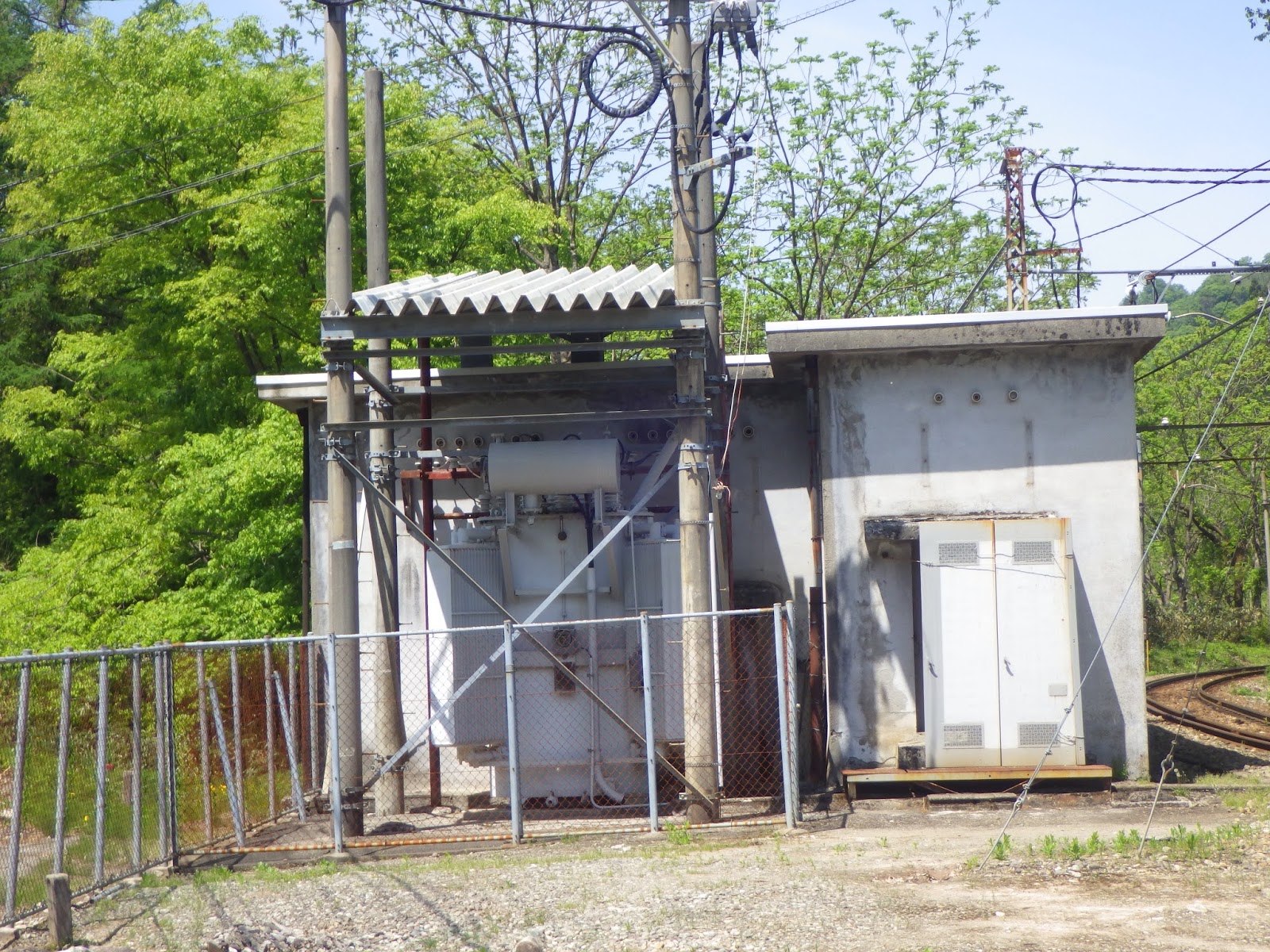

小見変電所

6.6kV受電1500V整流変圧器
イグナイトロン（水銀整流器用）用整流用変圧器の流用
シリコン整流器用に転用
富山地鉄　小見変電所　水銀整流器用変圧器のシリコン整流器用変圧器への転用例
6.6kV降圧　水銀整流器用変圧器をシリコン整流器用に転用
相間リアクトル付二重星型結線をシリコン整流器へ

水銀整流器用変圧器をシリコン整流器用に転用　上部配線部分　

変圧器　銘盤　画像処理
イグナイトロン（水銀整流器の一種）整流用変圧器


6.6kV受電


き電線接続部


おまけ　立山ケーブルカー
立山ケーブルカー

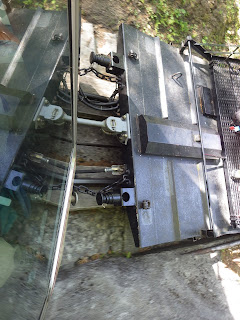

荷物車連結部

ケーブルカー架線は低電圧

ケーブルは100V以下であろう
ダブルデッカー　地鉄
