1163.  東北・北海道巡検2 JR東日本 羽越本線 鶴岡ATP

 鶴岡ATP



アプローチ:鶴岡駅 容易
 ATポスト(ATP) 単巻変圧器が置いてある
鶴岡駅で乗り換えのため、近場の鶴岡ATPを見学

中央AFからT分岐入力 左 ブッシング TFから出力 右部ブッシング トロリ線につながる

TFからトロリ線に繋がる

故障点標定装置 ATロケーター

故障点を割り出す装置 ATPには必ずある

単巻変圧器(AT)銘板

ATに設置されているアレスタの起動回数を計測、磁鋼片付

上部 ブッシングの両脇に避雷器(アレスタ)

AT 中点に繋がる放電ギャップ 片方は接地されている
もう1本でているのがインピーダンスボンド中性点に繋がる保護線

インピーダンスボンド中性点に繋がる保護線

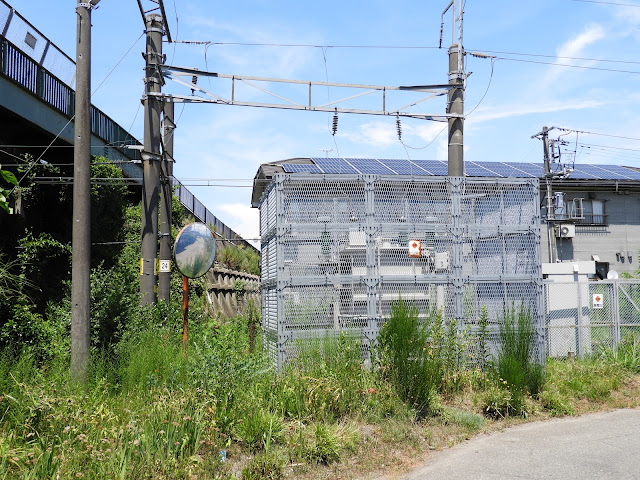

全体を俯瞰

鶴岡駅構内 加圧ビーム同一電源
