2017年8月21日

596. JR東日本 酒々井変電所 成田線



グーグルマップで表示名がでる
アプローチ:酒々井駅 容易だが歩く 丘の上
き電:成田線

西成田線17番鉄塔から2回線受電


左 2回線受電 所内母線 オレンジキャップMOFから遮断器2組で変成設備へ

所内母線 左 断路器2台 遮断器2台で2回線がまとまり1台のMOFへ

MOFから2台の断路器、遮断器を経て変成設備2組

整流用変圧器と整流器の組み合わせ(変成設備)


変成部分 2組 6,000kW 級

正極・負極 母線断路器 2組

左 建屋から引き出されるき電線と直列リアクトル

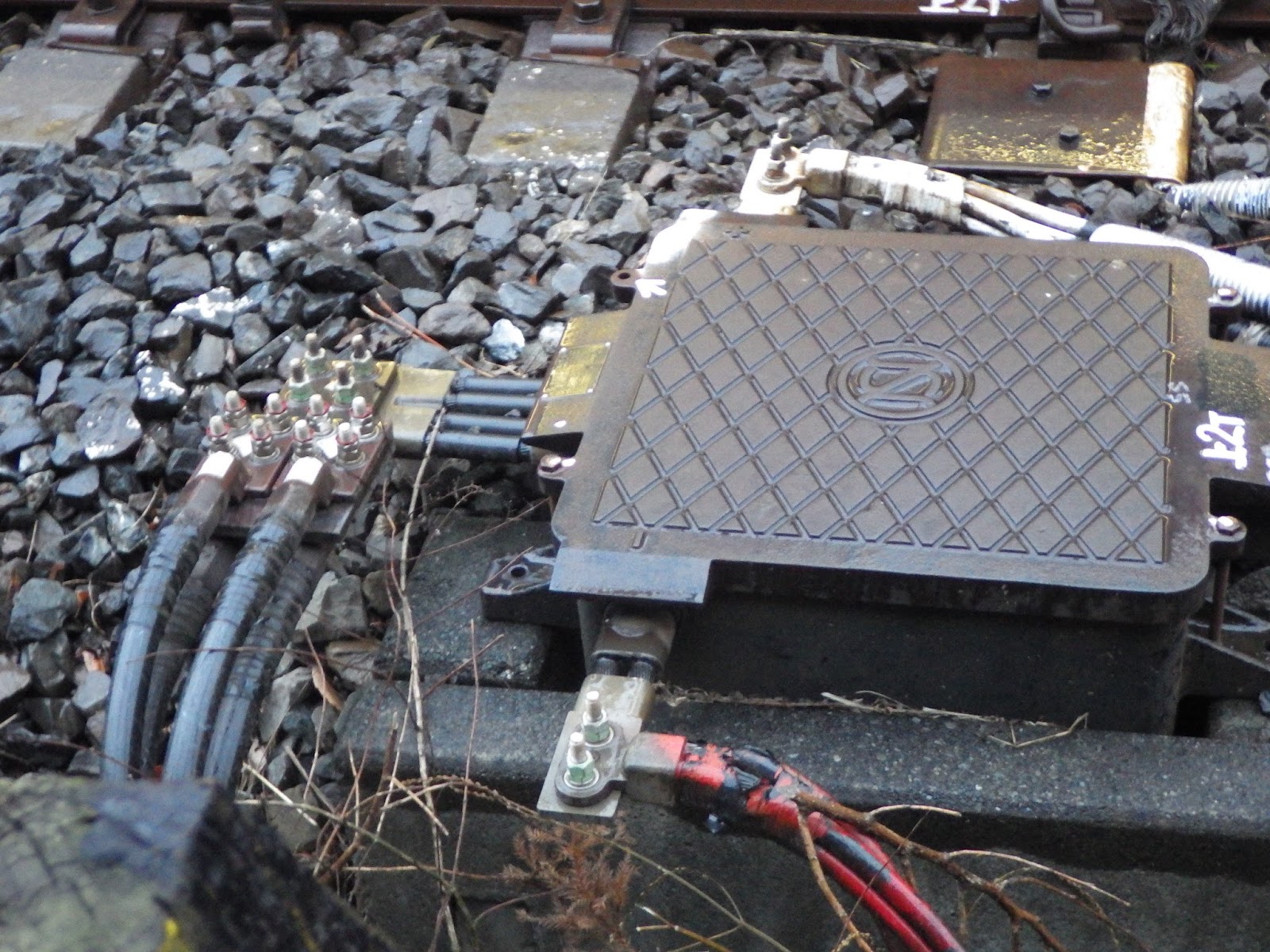

インピーダンスボンド中性点につながる帰線

オーソドックスなき電 配置 下り側

オーソドックスなき電 配置 上り側

奥 成田方面
