大岡山 区分開閉器盤
 |

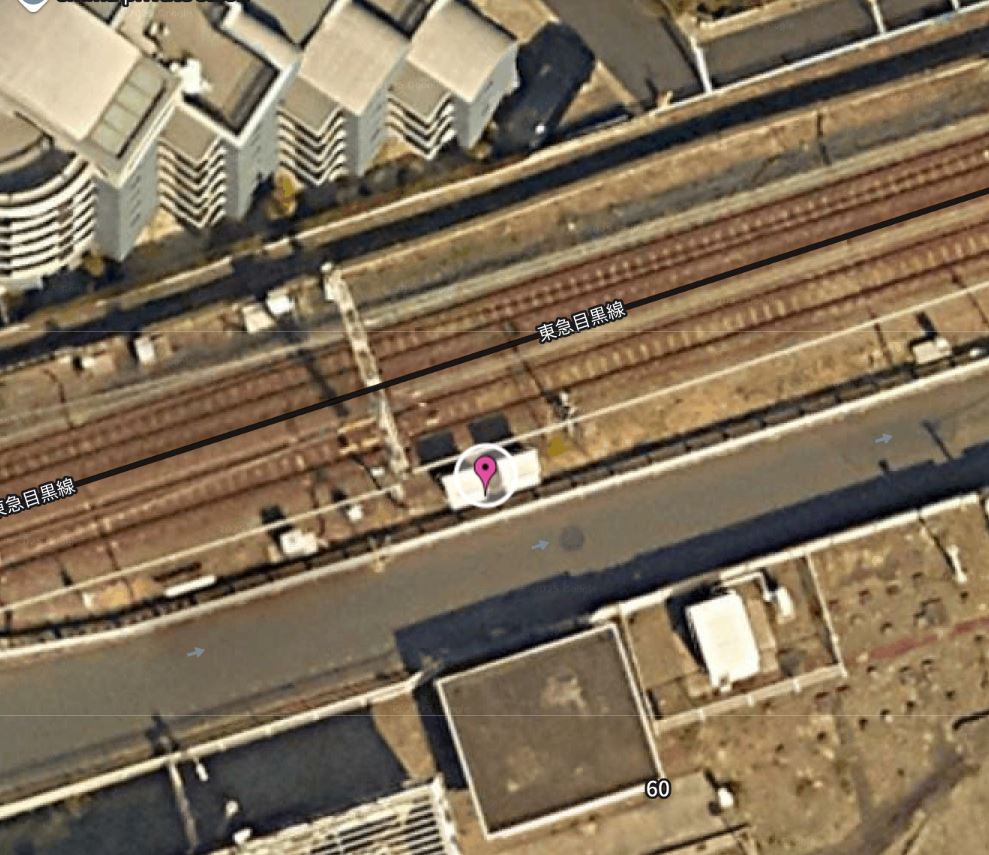

| ポイントが区分開閉器盤 上下線別で2台 |
 |

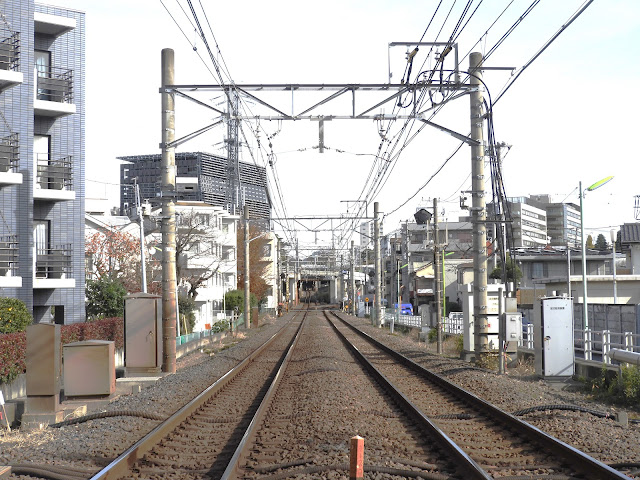

| 踏切から俯瞰 |
 |
| エアージョイント部 ジャンパ線を外せばエアーセクション |
 |
| よく見ると黄色のカバーの間に碍子が割り入れられている |
 |
| 碍子割り入れ |
 |
| き電線が引き下ろされてダクトに収容 後ろのキュービクルへ |
 |
| 区分開閉器盤 断路器が収容されている 上下線別で2台ある 「LS操作前にコネクタ（TMT）を外すこと」と表示 |
 |
| エアージョイント間のジャンパ線を外すとエアーセクションとなり区分開閉器が生きる |
