2021年8月11日

1092. 京浜急行電鉄 本線・大師線 川崎変電所

川崎変電所



アプローチ:京急川崎駅 容易
受電:TEPCO22㎸ 2回線 多分TEPCO川崎変電所から直引き
き電:本線、大師線
変成設備: シリコン整流器3,000kW×2、4,000kW×1
高配設備 有

TEPCO 地中送電ケーブル引込 人孔

設備的には22㎸受電対応

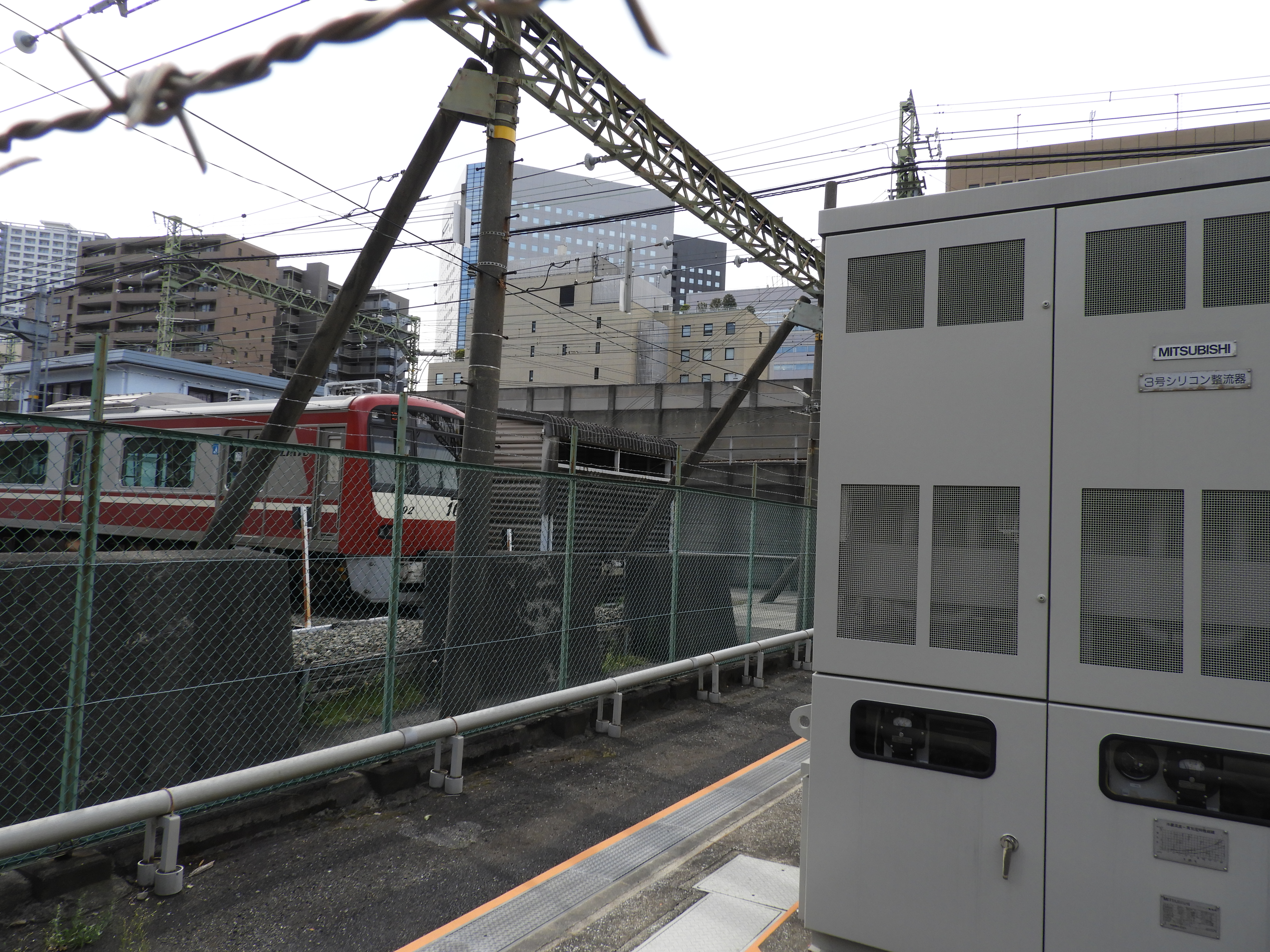

3,000㎾ シリコン整流器1号

3,000㎾ シリコン整流器1号 右
3,000㎾ シリコン整流器2号 左

3,000㎾ シリコン整流器2号 右
4,000㎾ シリコン整流器3号 左

4,000㎾ シリコン整流器3号

き電線引き出し部 大師線用も引き出されている

辛うじて読み出せたき電線名
大師線×2構内線

奥のセクションインシュレーター 本線と大師線の区分用
手前のセクションインシュレーター 大師線電留線用

電留線用断路器

大師線き電線の本線側からの引き出し

大師線は上下一括き電

大師専用負帰線(負き電線)



大師線 上下一括き電

負き電線用トラフ

インピーダンスボンド中性点に繋がる帰線

インピーダンスボンド中性点に繋がる帰線

参考資料(順不同)
桐生 政次郎;京急特集 電力・変電設備の概要:鉄道ピクトリアル,Vol.48,No.7臨時増刊,pp.53-57,1998
鈴木 満善;京急の新しい電力指令システム:鉄道と電気技術,Vol.7,No.6,pp.66-70,1996
内山 亮;特集:京浜急行電鉄 電力・変電設備の概要:鉄道ピクトリアル ,Vol67,N0.8臨時増刊,pp55-57,2017
