森林公園変電所
アプローチ：森林公園駅 容易
受電：TEPCO東松山線No.17-1鉄塔引き下し66㎸ 2回線 地中送電ケーブル埋設
き電：東上線 高坂方Zセクション方式、構内独立き電、武蔵嵐山方は上下1上下一括き電
変成設備 建屋外観からは不明 車両センター付属なのでシリコン整流器4,000kW×２が妥当
 |
| 屋外に設備機器は無い |
 |
| 屋外に設備機器は無い |
 |
| 屋外に設備機器は無い |
 |
東上線とTEPCO東村山線がクロスした部分に
変電所に向う引き下げ鉄塔がある |
 |
東村山線No.17-1鉄塔
66㎸2回線引き下し |
 |
| 線路脇の特高注意書きプレート |
 |

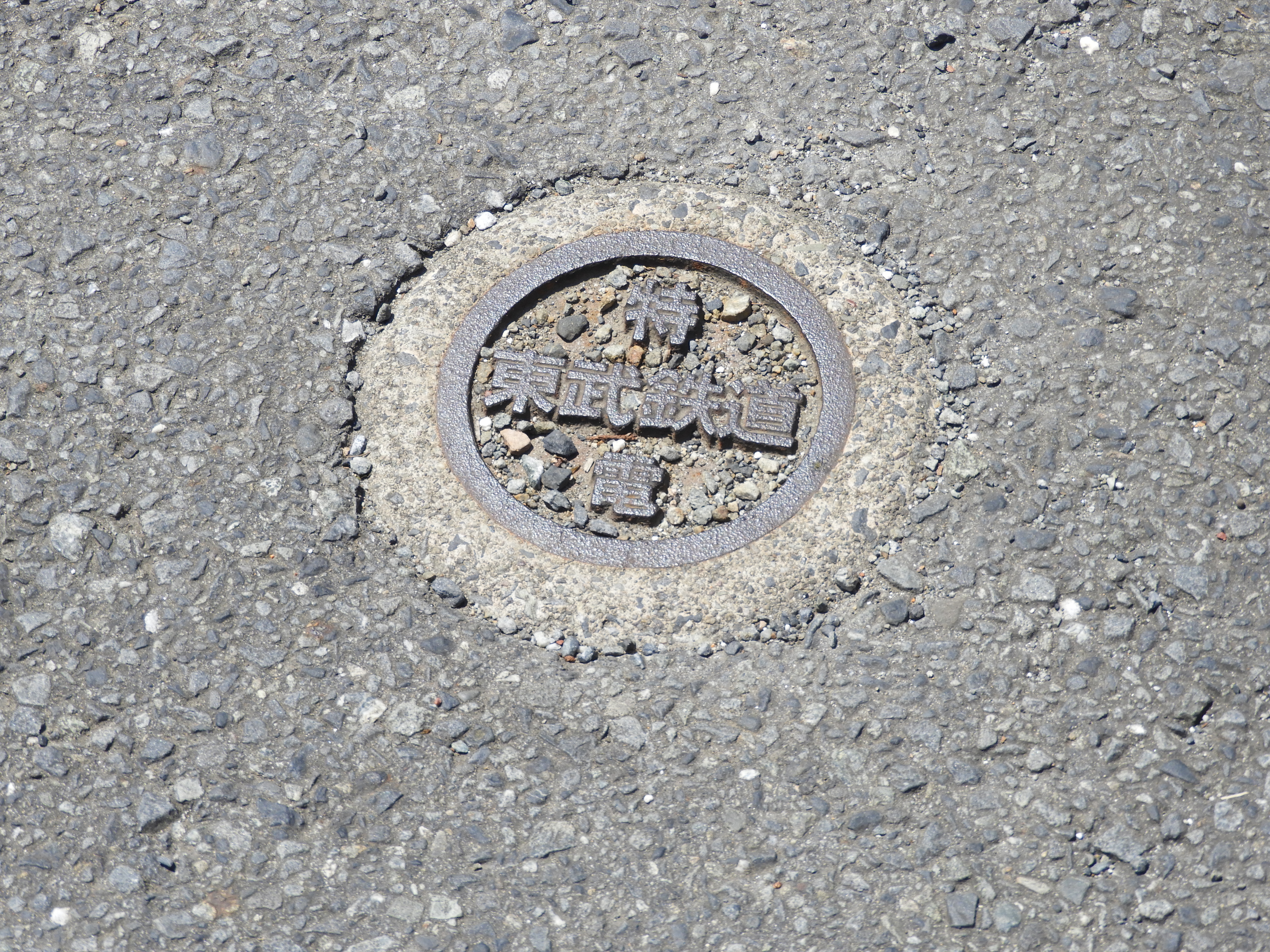

| 地中送電ケーブル埋設標 |
 |
| 拡大 |
 |
| この脇の空地地下に地中送電ケーブル埋設 |
 |
| JR特電の埋設標は、多く見たが東武鉄道の埋設標は初見参 |
 |
| 森林公園駅構内は、上下線とも同一き電でまとめられている |
 |
| 左下のき電線が構内同一き電のき電線 |
 |
Wクロスポイント上には、電車線区分標が無い
即ち構内同一き電 |
 |
| 本線から側線に向かう部分には、上部に電車線区分標がある |
 |
つきのは方は、き電線が3条1回線
ほくほく線は、すべてが3条1回線でき電線が張られていたが東武は初見参 |
 |
| 通常の上下方面別き電だと思うが 実は…反対側からみると |
 |
| つきのわ方（右）は、上下一括き電 上下き電線をジャンパ線で繋ぐ |
 |
東松山方は、Zセクション方式が採られている。
右 鉄構から上下Zセクション用き電線がひきだされている |
 |
き電線は５回線
上下き電線2回線
Zセクションき電線2回線
構内同一き電用き電線1回線
|
 |
奥のセクション標と手前のセクション標の間がZセクション部分
奥 東松山方
手前 森林公園駅構内同一き電部分 |
 |
| インピーダンスボンド中性点に繋がる帰線 |
 |
| インピーダンスボンド中性点に繋がる帰線 |
 |
| インピーダンスボンド中性点に繋がる帰線 |
 |
| つきのわ方 き電線3条1回線 |
 |
右に2回線でているのは、森林公園検修区へ向かう専用線
この専用線から構内き電用の電源が取られているはず |
 |
東武東上線の新しい電力管理システムより記載の系統監視盤
一番左が若葉変電所 Zセクション方式、次が高坂、その次が森林公園変電所高坂方がZセクション方式で、構内は独立き電 武蔵嵐山方は上下一括き電であることが判る。 |
参考資料(順不同）
鈴木 孝郎ら；東武東上線の新しい電力管理システム：鉄道と電気技術,Vol.12,No.6,pp37-41,2001
柴田 浩一郎；東武鉄道株式会社：鉄道電気協会誌,Vol.41,No.11,pp.53-57,1987
東武鉄道（株）電気部電力課；電力設備の概要:鉄道ピクトリアル,Vol.58,No.1(臨増）pp.106-109,2008
千徳 通利；現場だより 東武鉄道 杉戸電気管理所：鉄道と電気技術,Vol.21,No.7,pp.71-74,2010
