852. 秩父鉄道 秩父変電所

秩父変電所

グーグルマップで表示名がでない
アプローチ:秩父駅 駅構内に位置するため困難

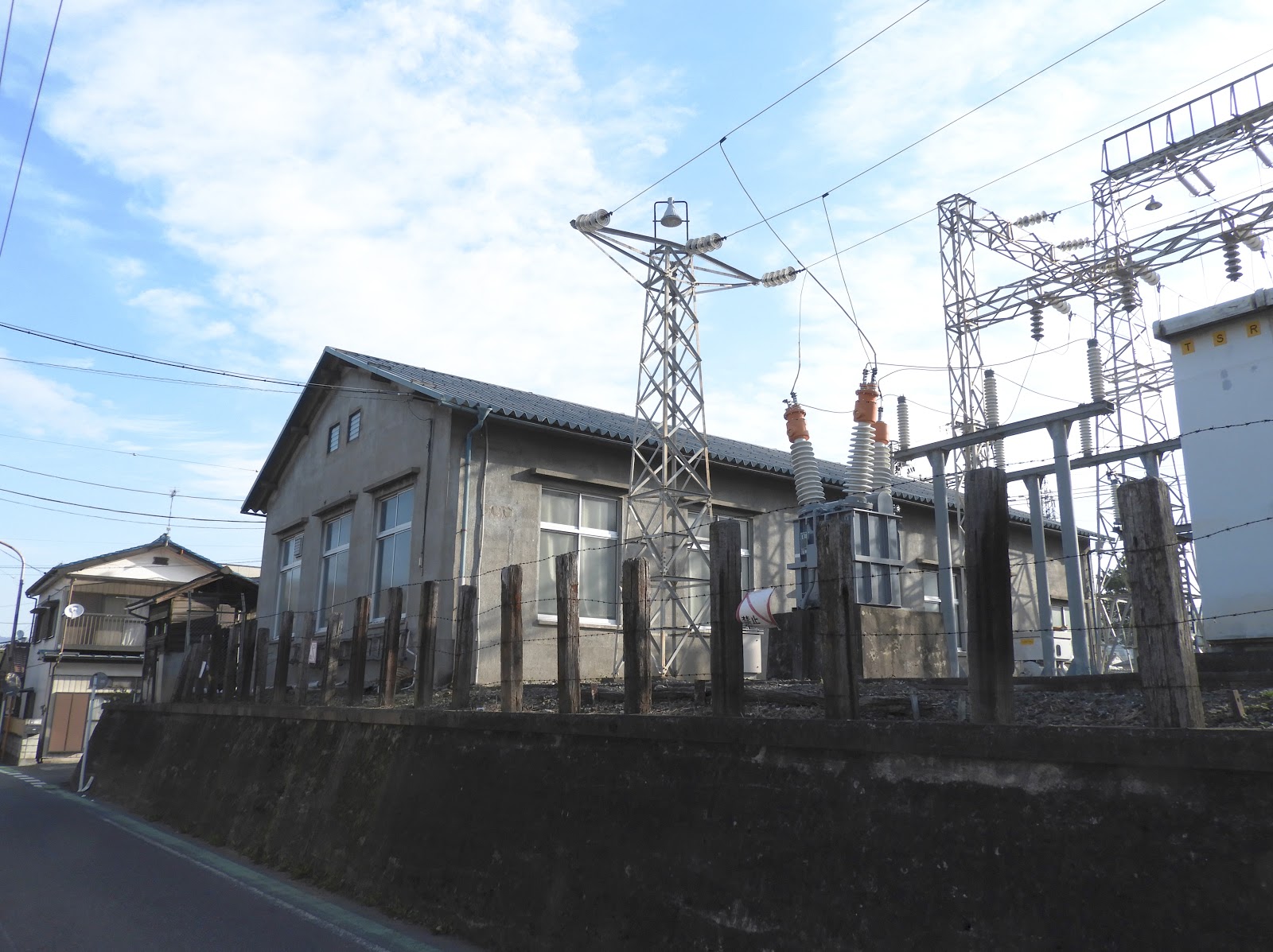

TEPCO 66kV 2回線受電

66kV 2回線受電

所内母線 右 受電口

MOF後の所内母線 建物があって見えない

手前 右 GPT 左 オレンジキャップMOF

油入りシリコン整流器 き電線引き出し口に避雷器がかましてある

整流用変圧器 右

中央変圧器は高配変圧器 66kV降圧6.6kV 上部断路器あり
右手 奥 GPT 上部に断路器あり


オレンジキャップMOF



整流用変圧器への回路は油入り遮断器
左手は、高配変圧器6.6kV側

油入り 整流用変圧器と油入り シリコン整流器 1台目
左 出力にP,Nの文字

油入り 整流用変圧器と油入り シリコン整流器 2台目
P=正極の文字が見える

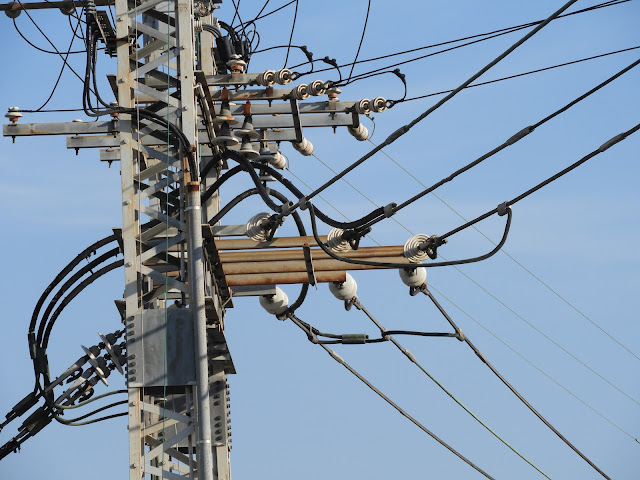

秩父変電所 き電線引き出し部
左 野上方 右 武州中川方 各変電所
真ん中 御花畑駅までの限定き電線
奥 野上変電所方 き電線 3条一括


手前側 武州中川変電所方
真ん中は、御花畑駅までの運用
真ん中き電線の特殊運用については以下参照
