2017年8月13日

590. JR東日本 西条変電所

西条変電所


グーグルマップで表示名がでない
アプローチ:西条駅 容易
受電:中電77㎸ 1回線
重負荷路線(山岳)のため次変電所 明科SS 約9.4㎞ 聖高原SS 7.8㎞上り坂と変電所間隔が短い



西条変電所 全景

77㎸ 1回線受電

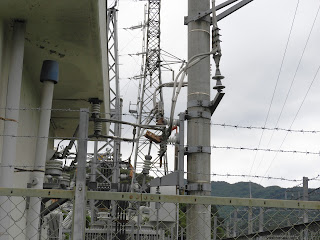

77㎸ 断路器と右 遮断器

断路器 電柱に表示 中電では、必ずこの標識がある

中電 信濃坂北線から受電

単純な直流変電所の配置
単純な直流変電所の配置

整流用変圧器

整流用変圧器銘板

真ん中所内変圧器をバスダクトで分岐 6,000kW シリコン整流器につながる
6,000kW シリコン整流器 1,500V 4,000A!!



母線断路器からのき電線が建屋内に引き込まれる
建屋内には、直流高速度遮断器が収納されている

正極・負極母線断路器

左 単線上下線にき電するき電線 右 正極母線断路器からのき電線4,000Aが最大流れる

正極・負極母線断路器から引き出される正極き電線


タイ断路器は、開極

き電線は、エアーセクション部につながる 聖高原方 左


大電力を流すためき電線が2条

エアーセクションに向かうき電線 2回路分




インピーダンスボンドの中性点ににつながる帰線
