2019年11月15日

930.  JR東日本 鹿島台変電所(BTき電) 東北本線

 鹿島台変電所
 #BTき電、#変電所、#デッドセクション、#スコット結線変圧器、#き電、#遮断器。#断路器、#直列コンデンサ

アプローチ:鹿島台駅 容易 駅構内 跨線橋から全体を俯瞰できる
東北電力66kV 1回線受電
西石巻変電所⇔松島変電所間分岐富山線4C1A分岐4C1B分岐鹿島線4C1C分岐線
BTき電の見本のような変電所 変電所付近に住宅が密集しているのでデッドセクションは離れた場所に設置

66kV 1回線受電


左 66kV受電 断路器、遮断器、MOF、所内母線

所内母線から手前 高配変圧器 66kV高圧6.6kV
奥 66kV降圧20kV スコット結線変圧器

66kV降圧20kV スコット結線変圧器
右66kV一次側
左 20kV 二次側

66kV降圧20kV スコット結線変圧器 二次側 変圧器右に位置するのは66㎸避雷器
左 M座 右 T座

直列コンデンサと保護装置

直列コンデンサと保護装置 別角度

直列コンデンサ 投入ブレード断路器

参考 福島変電所 直列コンデンサ 投入の方法

参考 直列コンデンサ(SC)ブレード操作の解説
SCを投入およびカット時の操作



直列コンデンサとM,T座の関係
直列コンデンサは投入されている

右奥 力率改善用コンデンサ、リアクトル、放電コイル(M,T座)

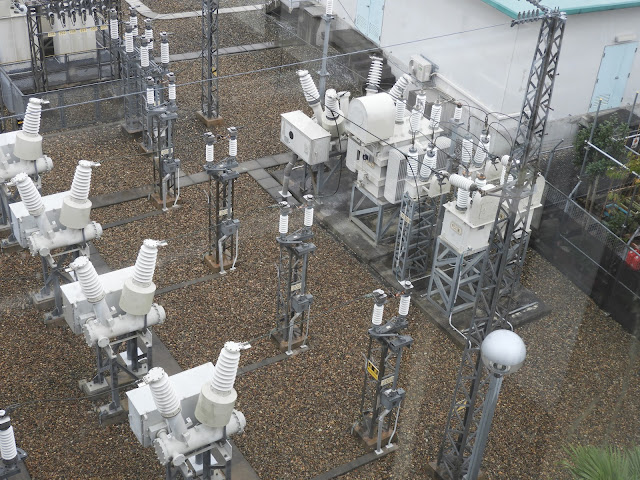

左 き電母線から引き出される上下き電線とき電用遮断器

整然と並ぶ き電用遮断器右 断路器 中央 計器用変圧器PT 左


タイき電用断路器 奥T座 手前M座

新田方T座

東仙台方M座

き電線引き出し部

き電線引き出し部

新田方上り線き電

新田方下り線き電

デッドセクション 上り方から俯瞰

デッドセクション 2本とも旧型のトロリ線引き留め方法

デッドセクション 下り方から俯瞰

アークホーンとトロリ線引き留め方法 旧型
東北本線 電化計画
仙台-盛岡間 電化計画
既存東仙台増強
鹿島台変電所新設
新田変電所新設
一ノ関変電所新設(但し建設時は山ノ目変電所)
水沢変電所新設
二枚橋変電所新設
仙北町変電所(盛岡変電所へ移動)
現在 盛岡変電所直下のデッドセクションが、仙北町にあるのは昔の変電所位置だったから

仙台-盛岡間 電化計画
既存東仙台増強
鹿島台変電所新設
新田変電所新設
一ノ関変電所新設(但し建設時は山ノ目変電所)
水沢変電所新設
二枚橋変電所新設
仙北町変電所(盛岡変電所へ移動)
現在 盛岡変電所直下のデッドセクションが、仙北町にあるのは昔の変電所位置だったから
参考文献
松久恒三;東北本線の電化について:電気鉄道,Vol.20,No.1,pp2-6,1966
筑木二郎;東北本線仙台・盛岡間電化計画の概要:交通技術,Vol.17,No.1,pp4-6,1962
